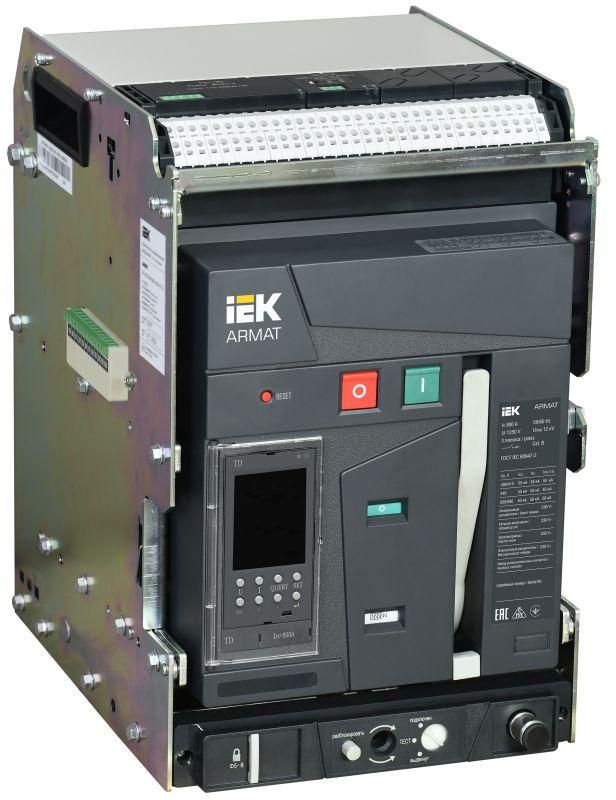

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P типоразмер A 55кА 800А расцепитель TD с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VA-055-0800A-TDCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VA-055-0800A-TDCF предназначен для защиты электрических цепей от перегрузок и коротких замыканий, обеспечивает безопасное управление нагрузкой в промышленных установках. Выключатель выполнен в выдвижном исполнении с электронным расцепителем и комплектом аксессуаров, что делает его удобным для обслуживания и ремонта без демонтажа проводов.

Назначение и область применения

Выключатель IEK (ИЭК) AR-ACB-3VA-055-0800A-TDCF используется для защиты и управления мощными электрическими цепями в промышленных и коммерческих объектах. Подходит для установки в распределительных щитах высокой мощности: на входе в здание, у крупных двигателей, трансформаторов, систем конвейеров и других оборудования с токами выше 500 А. Обеспечивает надёжную работу даже при частых операциях включения/выключения.

Технические характеристики

• Номинальный ток: 800 А - максимальный постоянный ток, который выключатель может длительно пропускать без повреждений.
• Число полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 55 кА - способен аварийно отключить цепь при токе короткого замыкания до 55 тысяч ампер.
• Рабочее напряжение: 400 В - оптимально для промышленных сетей 380–400 В переменного тока.
• Тип расцепителя: Электронный - точная настройка порогов срабатывания, возможность диагностики состояния системы.
• Защита по минимальному напряжению: Да - предотвращает запуск оборудования при недостаточном напряжении в сети.
• Диапазон настройки защиты от перегрузки: 320…800 А - можно задать порог срабатывания в этом интервале под конкретную нагрузку.
• Диапазон настройки защиты от КЗ: 800…50 000 А - гибкая настройка чувствительности к сверхтокам.
• Максимальная степень защиты IP30: Защита от доступа пальцев и твердых предметов, но не от воды - требует установки внутри закрытого шкафа.
• Количество вспомогательных контактов: 6 - позволяют передавать сигналы о состоянии выключателя (закрыт/открыт) в систему контроля.
• Привод: Электрический с моторным приводом - позволяет удалённо включать и отключать устройство через кнопки или систему автоматизации.
• Подключение силовой цепи: Болтовое - требуется затяжка болтов усилием, соответствующим нормам; не допускаются быстроразъёмные соединения.
• Гарантия: 60 месяцев - один из самых длинных сроков среди аналогичных изделий.

Совместимость и монтаж

Выключатель IEK (ИЭК) AR-ACB-3VA-055-0800A-TDCF монтируется на специальные направляющие (монтажные элементы) в сборных ячейках или щитах. Для работы необходима установка в металлическом корпусе с достаточным свободным пространством вокруг - минимум 100 мм с каждой стороны для теплоотвода. Моторный привод работает от напряжения 220 В, совместим с большинством систем управления. Удобно тем, что весь механизм выдвигается на рампе - при необходимости осмотра или замены контактной группы достаточно просто потянуть ручку, не отсоединяя провода.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным нормам безопасности для воздушных автоматических выключателей. Наличие электронного расцепителя с функцией защиты по минимальному напряжению снижает риск повреждения оборудования при проседании сети. Все материалы и конструктивные решения прошли проверку на термическую и электромагнитную стойкость.

Преимущества

• Универсальная настройка расцепителей - можно точно адаптировать защиту под реальную нагрузку, исключая ложные срабатывания.
• Выдвижная конструкция - экономит время на техобслуживание, не требует отключения всей системы.
• Моторный привод - позволяет интегрировать выключатель в SCADA-системы и реализовать дистанционное управление.
• Широкий диапазон настроек КЗ - подходит как для слаботочных, так и для очень мощных потребителей.
• Длинная гарантия - 5 лет указывает на уверенность производителя в долговечности устройства.

Ограничения применения

• Не предназначен для открытой установки - IP30 не защищает от влаги, пыли и внешних воздействий, нужен герметичный шкаф класса IP54+.
• Требуется профессиональный монтаж - болтовые соединения должны затягиваться с соблюдением момента, указанного в руководстве, иначе возникнет нагрев и выход из строя.
• Не рекомендован для частых циклов включения/выключения более 10 раз в час - это сокращает срок службы механических деталей.
• Электронный расцепитель требует стабильного питания 220 В - при отказе сети он временно теряет часть функций (защита сохраняется, но диагностика и связь прекращаются).

Примеры использования

• Главный ввод в промышленный цех с несколькими трансформаторами 630–1000 кВА.
• Щит управления насосной станцией с двигателями мощностью >100 кВт.
• Линии питания конвейеров на заводе по переработке пищевых продуктов.
• Распределительный пункт жилого комплекса с высокой плотностью нагрузки.

Практические советы

• Перед первым включением обязательно проверьте правильность подключения всех вспомогательных контактов - они используются для сигнализации и автоматического управления.
• При настройке расцепителя начинайте с нижнего значения диапазона (например, 320 А для перегрузки), затем увеличивайте до фактической нагрузки - так легче найти баланс между надёжностью и работоспособностью.
• Обязательно используйте защитные колпачки на болтовых соединениях после монтажа - это предотвратит случайное прикосновение и окисление контактов.
• Проверяйте состояние механизма выдвижения каждые 6–12 месяцев - смазывайте направляющие согласно инструкции производителя.
• Для интеграции в АСУ ТП убедитесь, что ваш контроллер поддерживает Modbus RTU/TCP - этот выключатель имеет готовый интерфейс связи.
