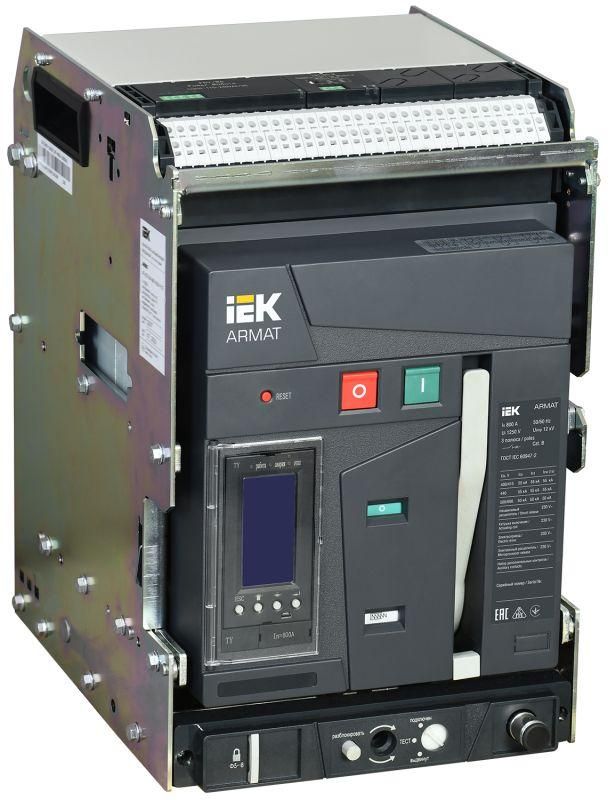

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P типоразмер A 55кА 800А расцепитель TY с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VA-055-0800A-TYCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VA-055-0800A-TYCF предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Выключатель с выдвижной конструкцией и электронным расцепителем подходит для установки в распределительных щитах промышленных объектов, энергообъектов и крупных коммерческих зданий.

Назначение и область применения

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VA-055-0800A-TYCF используется для защиты силовых цепей переменного тока с номинальным напряжением до 400 В. Он обеспечивает надёжную работу в системах с высокими токами короткого замыкания - до 55 кА. Применяется в качестве главного вводного автомата или секционного выключателя в распределительных устройствах средней и большой мощности. Подходит для объектов с постоянной необходимостью в удалённом управлении: заводские линии, насосные станции, системы HVAC, ТЭЦ, жилые комплексы с централизованной системой управления энергией.

Технические характеристики

• Номинальный ток: 800 А
• Количество полюсов: 3
• Номинальная отключающая способность: 55 кА
• Номинальное напряжение: 400 В
• Тип расцепителя: Электронный, с возможностью точной настройки
• Диапазон защиты от перегрузки: 320–800 А (настраивается в пределах номинала)
• Диапазон защиты от КЗ: 800–50 000 А (регулируемый порог срабатывания)
• Максимальное рабочее напряжение: 690 В (по серийной спецификации ARMAT)
• Исполнение: Выдвижное - позволяет извлекать устройство из корпуса без демонтажа проводов
• Привод: Электрический с моторным приводом для дистанционного управления
• Защита по минимальному напряжению: Да - отключение при просадке ниже допустимого уровня
• Подключение силовой цепи: Болтовое - требует фиксации к шинам или клеммникам
• Степень защиты IP: IP30 - защищает от доступа инструментов и частиц >2,5 мм, не герметичен
• Вспомогательные контакты: 6 шт. - для сигнализации состояния (включен/отключен) и внешнего управления
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Выключатель IEK (ИЭК) AR-ACB-3VA-055-0800A-TYCF устанавливается на монтажные элементы (рейки или рамы) в сборных ячейках типа KSE, RMU или аналогичных. Для работы требуется наличие направляющих, соответствующих типоразмеру A. Монтаж выполняется с соблюдением требований к зазорам между фазами и открытым доступом к механизму выдвижения. Болтовое подключение требует проверки момента затяжки согласно документации производителя - переусердствовать нельзя, чтобы не повредить контактные поверхности. Устройство совместимо с системами SCADA через вспомогательные контакты; для передачи данных по Modbus необходимо дополнительно подключить модуль связи (не входит в базовый комплект).

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие европейским нормам IEC 60947-2. Конструкция исключает самопроизвольное включение при отключении питания. Наличие защиты по минимальному напряжению предотвращает автономный запуск оборудования после восстановления сети. Все внутренние детали выполнены из материалов, устойчивых к дуговым воздействиям. IP30 не обеспечивает защиту от воды - установка допускается только внутри закрытых помещений с контролируемой влажностью.

Преимущества

• Выдвижная конструкция позволяет обслуживать и менять выключатель без отключения всей системы - снижает простои при ремонте.
• Электронный расцепитель даёт гибкую настройку защитных характеристик под конкретную нагрузку - важнее механических аналогов.
• Моторный привод и катушки включения/отключения обеспечивают дистанционное управление - удобно для автоматизированных систем.
• Широкий диапазон настройки тока КЗ (до 50 кА) покрывает большинство промышленных сценариев.
• 6 вспомогательных контактов позволяют легко интегрировать устройство в системы контроля и сигнализации.

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP30 не защищает от влаги и пыли.
• Требуется стационарная система монтажа с жесткими направляющими - нельзя использовать в мобильных или временных установках.
• Работает только при наличии постоянного напряжения для питания катушек и мотора - при отключении питания отключится и возможность дистанционного управления.
• Не имеет встроенного интерфейса Modbus - для передачи данных нужен внешний модуль.
• Установка требует профессионального монтажа - самостоятельное подключение без опыта может привести к выходу из строя контактов или некорректной работе расцепителя.

Примеры использования

• Главный ввод в распределительном пункте промышленного цеха с нагрузкой около 600 кВт.
• Секционный автомат в двухтрансформаторной подстанции для переключения между источниками питания.
• Щит управления насосной станцией, где требуется автоматическое отключение при падении напряжения ниже 320 В.
• Центральный пункт управления освещением и вентиляцией в торговом центре с централизованной системой учета энергопотребления.

Практические советы

• Перед первым включением обязательно проверьте настройки расцепителя - они могут отличаться от ваших требований даже при одинаковом номинале.
• При использовании моторного привода убедитесь, что питание катушек и привода подано от стабильного источника - скачки напряжения вызывают отказы.
• При плановом обслуживании используйте только рекомендованные средства смазки для механизмов выдвижения - обычные масла могут повредить изоляцию.
• Обязательно учитывайте посадочные размеры типоразмера A - не все шкафы подходят, особенно старые модели.
• Для долгой службы периодически проверяйте момент затяжки болтов силового подключения - ослабление контакта увеличивает нагрев.
