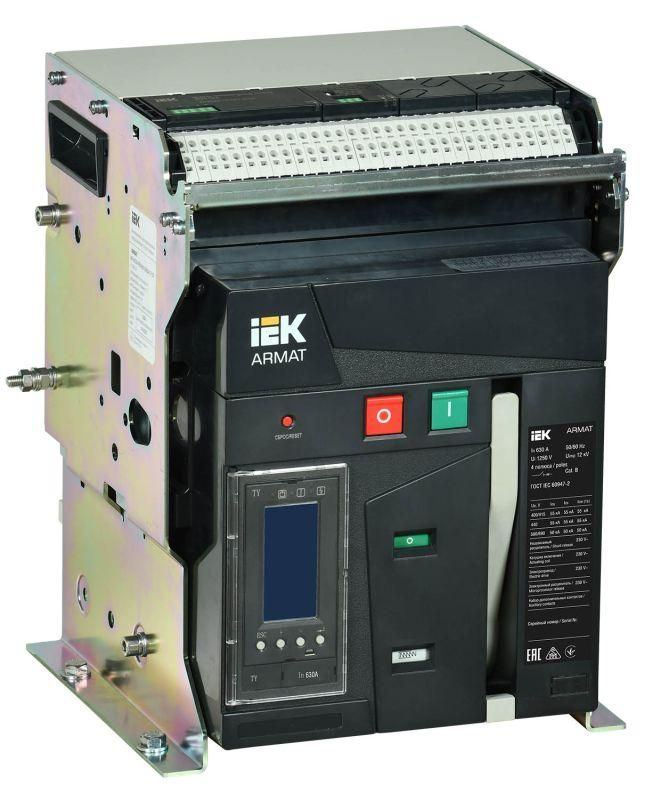

Выключатель автоматический воздушный 3п A 630А 55кА TY стац. с комплектом аксессуаров ARMAT IEK AR-ACB-3FA-055-0630A-TYCF

Автоматический выключатель воздушный стационарного исполнения 3P A 55кА 630А TY с комплектом аксессуаров (мотор привод катушка включения катушка отключения) от бренда IEK (ИЭК) предназначен для надёжной защиты и управления мощными электрическими цепями в промышленных установках. Артикул ar-acb-3fa-055-0630a-tycf включает все необходимые аксессуары для автономной работы: моторный привод, катушки включения и отключения.

Назначение и область применения

Автоматический выключатель воздушный стационарного исполнения 3P A 55кА 630А TY используется для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Подходит для установки в распределительных щитах крупных объектов: заводов, энергоузлов, жилых комплексов, торговых центров. Применяется там, где требуется высокая надёжность и возможность удалённого управления.

Технические характеристики

• Номинальный ток: 630 А
• Количество полюсов: 3
• Номинальная отключающая способность: 55 кА
• Номинальное напряжение: 400 В (работает до 690 В согласно серии ARMAT)
• Тип расцепителя: электронный, с настраиваемой защитой
• Диапазон защиты от перегрузки: 252–630 А
• Диапазон срабатывания при КЗ: 630–50 000 А
• Моторный привод: встроенный, электрический
• Защита по минимальному напряжению: да
• Способ монтажа: на монтажные элементы (фиксация на раме или DIN-рейке)
• Подключение силовых проводов: болтовое
• Количество вспомогательных контактов: 6 шт. (для сигнализации состояния и управления)
• Степень защиты IP: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Устройство устанавливается исключительно в стационарном исполнении - на специальные монтажные элементы внутри распределительного щита. Болтовое подключение требует точного затягивания контактных зажимов с соблюдением момента, указанного в руководстве. Моторный привод обеспечивает дистанционное управление, поэтому необходимо подвести управляющее напряжение (обычно 24 В постоянного или переменного тока). Шесть вспомогательных контактов позволяют интегрировать устройство в системы АСУ ТП, передавая сигналы “включено”, “отключено” и “неисправность”. Убедитесь, что габариты щита соответствуют размерам выключателя - он занимает значительную площадь из-за массивной конструкции.

Безопасность и стандарты

Автоматический выключатель воздушный стационарного исполнения 3P A 55кА 630А TY соответствует требованиям ГОСТ Р 50030.2. Электронный расцепитель обеспечивает точную и быструю реакцию на аварийные режимы, снижая риск повреждения оборудования. Защита по минимальному напряжению предотвращает самопроизвольное включение при восстановлении питания после отключения - важная функция для безопасности технологических процессов.

Преимущества

• Встроенная система управления: моторный привод и катушки включения/отключения исключают необходимость внешних механизмов.
• Широкий диапазон настройки расцепителей: можно точно адаптировать защиту под конкретную нагрузку, от 252 А до 630 А.
• Высокая отключающая способность (55 кА): обеспечивает безопасность даже при серьёзных КЗ в системах с большими источниками питания.
• 6 вспомогательных контактов: удобны для интеграции в автоматизированные системы контроля.
• Долгий гарантийный срок (5 лет): свидетельствует о прочности конструкции и качестве сборки.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли.
• Требует фиксированной установки; не подлежит перемещению или использованию в мобильных установках.
• Работает только при наличии управляющего напряжения для привода и катушек - без него невозможно дистанционное управление.
• Не имеет интерфейса Modbus в данной модификации - хотя серия ARMAT поддерживает связь, эта модель не указана как совместимая с протоколом.
• Не рекомендован для маломощных объектов - избыточен для нагрузок ниже 250 А.

Примеры использования

• Главный входной автомат в распределительном щите производственного цеха.
• Защита главного питателя для группы станков с суммарной мощностью около 250 кВт.
• Управляемый выключатель в системе бесперебойного питания (UPS) средней мощности.
• Контрольный аппарат в системе освещения крупного торгового комплекса с дистанционным отключением по расписанию.

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров и шага крепления - устройство требует жёсткой фиксации для предотвращения вибраций.
• При подключении вспомогательных контактов используйте экранированные провода, чтобы избежать помех в системах автоматизации.
• Настройку расцепителя выполняйте только после запуска нагрузки - начинайте с нижнего порога (252 А) и увеличивайте постепенно.
• Обязательно проведите тестирование привода и катушек перед первым вводом в эксплуатацию - убедитесь, что они реагируют на команды управления.
• Не забудьте про обслуживание: каждые 2 года проверяйте состояние болтовых соединений и механической части механизма.
