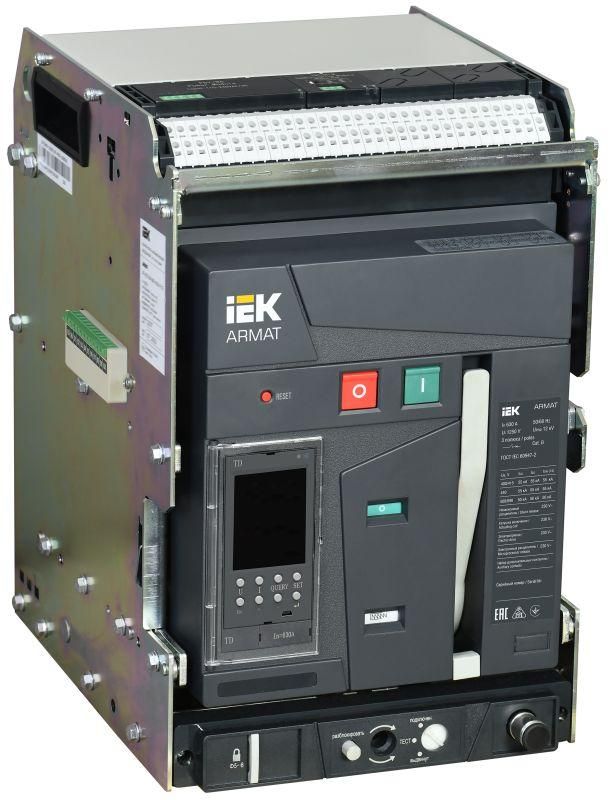

Выключатель автоматический воздушный 3п A 630А 55кА TD выдвижн. с комплектом аксессуаров ARMAT IEK AR-ACB-3VA-055-0630A-TDCF

Автоматический выключатель воздушный выдвижного исполнения 3P A 55кА 630А расцепитель TD с комплектом аксессуаров (мотор привод катушка включения катушка отключения) от бренда IEK - это надежное устройство для защиты и управления мощными электрическими цепями в промышленных установках. Модель из серии ARMAT оснащена встроенным моторным приводом и электронным расцепителем, обеспечивает высокую отключающую способность и удобную эксплуатацию через удалённое управление.

Назначение и область применения

Автоматический выключатель воздушный выдвижного исполнения 3P A 55кА 630А расцепитель TD предназначен для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Подходит для использования в распределительных щитах промышленных предприятий, энергообъектах, ЖКХ, водоканалах и других местах с высокой потребляемой мощностью. Устройство применяется там, где требуется надёжная защита и возможность оперативного обслуживания без демонтажа оборудования.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить длительно без повреждений.
• Количество полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 55 кА - способность безопасно отключить ток короткого замыкания до этого значения.
• Номинальное напряжение: 400 В - оптимальное рабочее напряжение для трёхфазной системы 400/230 В.
• Тип расцепителя: Электронный - точная настройка порогов срабатывания, диагностика состояния сети, возможность интеграции в системы управления.
• Диапазон защиты от перегрузки: 252–630 А - можно настраивать чувствительность защиты под конкретную нагрузку.
• Диапазон защиты от КЗ: 630–50 000 А - быстрое отключение при аварийных токах, начиная с 630 А.
• Моторный привод: Встроенный - позволяет выполнять дистанционное включение и отключение без ручного воздействия.
• Катушки включения и отключения: Есть - обеспечивают командное управление через внешние сигналы (например, от PLC).
• Защита по минимальному напряжению: Да - автоматически отключается при снижении напряжения ниже установленного уровня, предотвращая повреждение оборудования.
• Степень защиты IP30: Защита от доступа к опасным частям и твердыми предметами (>2,5 мм), но не от воды - требует установки в закрытые шкафы.
• Вспомогательные контакты: 6 шт. - используются для сигнализации положения (включен/отключен), контроля работы и связи с системами автоматизации.
• Гарантийный срок: 60 месяцев - подтверждает долговечность и качество сборки.

Совместимость и монтаж

Устройство устанавливается на специальные монтажные направляющие (каретки) внутри распределительных ячеек. Выдвижное исполнение позволяет выводить аппарат из корпуса для обслуживания без отключения всей сети - достаточно откатить его назад. Для подключения силовых кабелей используется болтовое соединение - необходимо соблюдать момент затяжки согласно руководству производителя. Комплекс аксессуаров (мотор, катушки) совместим с системами управления на базе PLC и SCADA. Протокол Modbus не реализован в данной модификации - для передачи данных нужны внешние интерфейсы.

Безопасность и стандарты

Автоматический выключатель воздушный выдвижного исполнения 3P A 55кА 630А соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным нормам безопасности для воздушных выключателей. Конструкция исключает случайное прикосновение к токоведущим частям благодаря классу защиты IP30 и механической блокировке при открытых дверях шкафа. Все компоненты сертифицированы для эксплуатации в условиях промышленных помещений с контролируемой температурой и влажностью.

Преимущества

• Встроенная система дистанционного управления - минимизирует необходимость физического доступа к оборудованию.
• Электронный расцепитель обеспечивает гибкую настройку защитных характеристик под реальную нагрузку.
• Выдвижная конструкция ускоряет сервисное обслуживание и замену без отключения питания всей системы.
• Широкий диапазон настройки токов срабатывания - адаптивность к изменяющимся условиям эксплуатации.
• Наличие защиты по минимальному напряжению - предотвращает запуск оборудования при недостаточном питании.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP30 не защищает от влаги и пыли.
• Работает только при номинальном напряжении до 400 В - нельзя использовать в сетях выше 690 В без проверки совместимости модели.
• Не имеет встроенной коммуникации Modbus - для удалённого мониторинга требуется внешний интерфейс или преобразователь.
• Требуется наличие свободного места для выдвижения - не подходит для плотно укомплектованных шкафов без зазора спереди.

Примеры использования

• Главный входной автомат в распределительном пункте промышленного цеха.
• Щит питания крупного насосного узла на водоочистных сооружениях.
• Линия питания конвейера с высокой стартовой нагрузкой в пищевой промышленности.
• Резервный автомат в системе бесперебойного питания (АВР) для критических объектов.

Практические советы

• Перед монтажом проверьте посадочные размеры каретки - они должны точно соответствовать габаритам выключателя (не все производители используют одинаковые стандарты).
• При настройке расцепителя используйте только заводские программы или прошивки, рекомендованные IEK - некорректные параметры могут привести к ложным срабатываниям.
• Обязательно проведите тестирование моторного привода после установки - убедитесь, что он полностью выдвигает и возвращает аппарат.
• Подключайте вспомогательные контакты к контроллеру до ввода в эксплуатацию - это позволит получать сигналы о состоянии аппарата в режиме реального времени.
• Не допускайте попадания влаги внутрь шкафа - даже при IP30 повышенная влажность снижает срок службы контактных групп.
