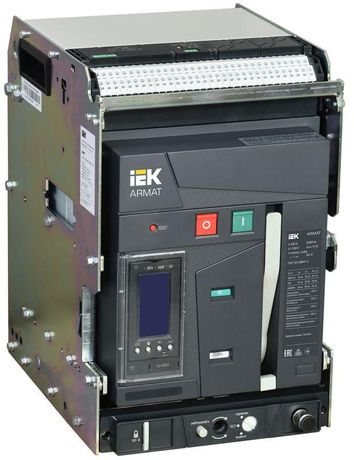

Выключатель автоматический воздушный 3п A 630А 55кА TY выдвижн. с комплектом аксессуаров ARMAT IEK AR-ACB-3VA-055-0630A-TYCF

Автоматический выключатель воздушный выдвижного исполнения 3P A 55кА 630А TY с комплектом аксессуаров (мотор привод катушка включения катушка отключения) от бренда IEK - устройство для защиты и управления мощными электрическими цепями в промышленных установках. Модель из серии ARMAT оснащена встроенным моторным приводом и электронным расцепителем, обеспечивает надёжную работу при высоких токах короткого замыкания и удобное удалённое управление.

Назначение и область применения

Автоматический выключатель воздушный выдвижного исполнения 3P A 55кА 630А TY предназначен для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Подходит для использования в распределительных щитах крупных предприятий, заводов, энергообъектов и жилых комплексов с высокой потребляемой мощностью. Удобен там, где требуется быстрая замена или обслуживание без отключения всей системы - благодаря выдвижной конструкции.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 630 А
• Количество полюсов: 3
• Номинальная отключающая способность: 55 кА
• Исполнение: выдвижное - позволяет выводить аппарат из корпуса для обслуживания без демонтажа проводов
• Привод: электрический, с встроенным мотором - обеспечивает автоматическое включение и отключение
• Тип расцепителя: электронный - точная настройка порогов срабатывания, возможность диагностики состояния сети
• Диапазон защиты от перегрузки: 252–630 А - можно настроить под конкретную нагрузку
• Диапазон срабатывания при КЗ: 630–50 000 А - адаптивная защита против больших токов короткого замыкания
• Защита по минимальному напряжению: да - предотвращает запуск оборудования при аварийном снижении напряжения
• Степень защиты IP30 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Количество вспомогательных контактов: 6 - используются для сигнализации, управления и связи с системами АСУ ТП
• Подключение силовых цепей: болтовое - надёжное и долговечное соединение
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Автоматический выключатель воздушный выдвижного исполнения 3P A 55кА 630А TY устанавливается на специальные монтажные направляющие (каретки) внутри шкафа. Выдвижная рампа позволяет легко выдвигать устройство на 80–100 см для проверки, тестирования или замены. Для работы требует наличие внешнего источника питания для моторного привода - обычно 220 В переменного тока. Болтовые зажимы подходят для медных шин или кабелей сечением до 2×240 мм2. Все вспомогательные контакты уже установлены - дополнительные модули не нужны.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и прошёл сертификацию на соответствие нормам безопасности для электроустановок до 1000 В. Электронный расцепитель обеспечивает селективную защиту - минимизирует риск массового отключения при локальных авариях. Защита по минимальному напряжению исключает самопроизвольный запуск механизмов после восстановления питания.

Преимущества

• Выдвижная конструкция - безопасное обслуживание без отключения всего щита
• Встроенный моторный привод - позволяет реализовать автоматизацию и дистанционное управление через SCADA или PLC
• Электронный расцепитель - гибкая настройка, точность срабатывания, возможность фиксации событий
• Широкий диапазон настройки тока КЗ - подходит для сложных сетей с высокой начальной индуктивностью
• 6 вспомогательных контактов - достаточное количество для интеграции в системы контроля и сигнализации

Ограничения применения

• Не предназначен для использования во взрывоопасных средах - степень защиты IP30 не обеспечивает герметичность
• Требуется источник питания для моторного привода - без него автоматическое управление невозможно
• Работает только при температуре окружающей среды +5…+40 C - не рекомендован для холодных помещений без отопления
• Не имеет интерфейса Modbus - хотя серия ARMAT поддерживает связь, данная модель не включает коммуникационный модуль
• Не допускается установка в условиях повышенной влажности или постоянного воздействия воды - IP30 не защищает от брызг и конденсата

Примеры использования

• Главный входной автомат в распределительном щите производственного цеха
• Щит питания крупного насосного узла или компрессора
• Центральный выключатель для группы станков на сборочной линии
• Резервный автомат в системе бесперебойного питания (UPS) с двумя источниками

Практические советы

• Перед монтажом проверьте совпадение посадочных размеров с существующими направляющими - выдвижные модели имеют стандартизованные крепления, но отличаются между производителями
• Для длительной службы контролируйте затяжку болтов силовых соединений - периодически проверяйте момент затяжки согласно руководству
• Настройте расцепитель под реальную нагрузку: не используйте максимальный порог 630 А, если средний ток составляет 400 А - это снижает чувствительность к перегрузкам
• Обязательно подключите питание к моторному приводу перед первым включением - иначе кнопки “вкл/выкл” будут работать только вручную
• Используйте вспомогательные контакты для формирования сигналов “отключен”, “неисправен”, “в работе” - это ускоряет диагностику в режиме онлайн
