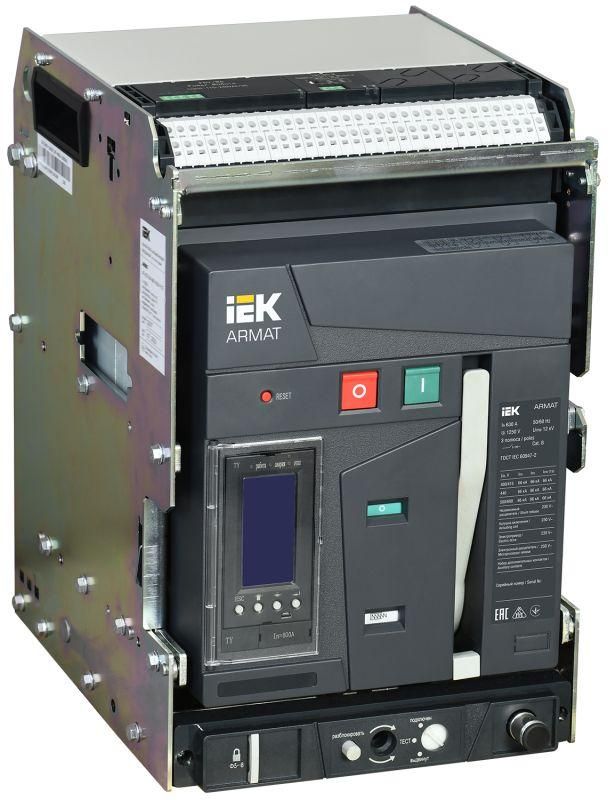

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P типоразмер A 66кА 630А расцепитель TY с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VA-066-0630A-TYCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VA-066-0630A-TYCF предназначен для защиты электрических цепей от перегрузок и коротких замыканий, обеспечивает дистанционное управление и надёжное отключение при аварийных ситуациях. Выключатель с выдвижным исполнением и электронным расцепителем подходит для установки в распределительных щитах промышленных объектов, энергообъектов и крупных коммерческих зданий.

Назначение и область применения

Выключатель IEK (ИЭК) AR-ACB-3VA-066-0630A-TYCF используется для защиты и управления высокотоковыми электрическими цепями с номинальным напряжением до 400 В. Он применяется в качестве главного вводного автомата или секционного выключателя в распределительных устройствах. Подходит для объектов с высокой нагрузкой: заводские линии, насосные станции, системы кондиционирования, ТЭЦ, жилые комплексы с централизованной подачей энергии. Благодаря выдвижному исполнению, устройство можно легко извлекать для обслуживания без демонтажа проводов.

Технические характеристики

• Номинальный ток: 630 А
• Количество полюсов: 3
• Номинальная отключающая способность: 66 кА - способен безопасно отключить сверхтоки при серьёзных КЗ
• Номинальное напряжение: 400 В
• Тип расцепителя: электронный - точная настройка порогов срабатывания, возможность диагностики состояния сети
• Диапазон защиты от перегрузки: 252–630 А - можно настраивать под конкретную нагрузку
• Диапазон срабатывания при КЗ: 630–50 000 А - быстрое отключение даже при экстремальных токах
• Моторный привод: встроенный - обеспечивает дистанционное включение/выключение без ручного воздействия
• Катушки включения и отключения: в комплекте - позволяют управлять выключателем через внешние сигналы (например, от PLC)
• Защита по минимальному напряжению: да - предотвращает самовключение при восстановлении питания, если напряжение ниже допустимого уровня
• Степень защиты IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Количество вспомогательных контактов: 6 - используются для сигнализации положения (включен/выключен), контроля работы, передачи информации в систему автоматизации
• Способ подключения: болтовое - требует качественного затягивания контактных зажимов
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Выключатель IEK (ИЭК) AR-ACB-3VA-066-0630A-TYCF монтируется на специальные направляющие монтажные элементы, предусмотренные в шкафах серии ARMAT. Для установки требуется свободное пространство вокруг корпуса для обеспечения теплоотвода и возможности выдвижения. Монтаж выполняется только при отключённом питании. Соединение силовых кабелей - исключительно болтовое; рекомендуется использовать наконечники типа НШВИ и соблюдать момент затяжки, указанный в руководстве. Управление осуществляется через кнопки на лицевой панели, а также дистанционно - с помощью катушек включения/отключения и вспомогательных контактов.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным нормам безопасности для воздушных автоматических выключателей. Электронный расцепитель обеспечивает селективность и координированную работу с другими защитными устройствами. Защита по минимальному напряжению снижает риск неконтролируемого запуска оборудования после аварийного отключения. Применение в условиях с повышенной влажностью или пылью не рекомендуется из-за степени защиты IP30.

Преимущества

• Выдвижное исполнение - позволяет проводить техническое обслуживание без отключения всей системы
• Встроенный моторный привод - исключает необходимость ручного управления, повышает удобство и безопасность
• Электронный расцепитель с широким диапазоном настройки - адаптация под различные режимы нагрузки, минимизация ложных срабатываний
• Наличие катушек включения и отключения - совместимость с системами АСУ ТП и удалённого управления
• 6 вспомогательных контактов - обеспечивают гибкую интеграцию в системы контроля и сигнализации
• Длительная гарантия - 5 лет подтверждают надёжность конструкции

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли
• Работает только при температуре окружающей среды, указанной в документации (обычно +5…+40 C); при более низких или высоких температурах возможны отказы
• Не имеет интерфейса Modbus - хотя серия ARMAT поддерживает эту функцию, данная модификация не оснащена коммуникационным модулем
• Требует профессионального монтажа - неправильная затяжка болтов или неверная настройка расцепителя могут привести к выходу из строя
• Подходит только для трёхфазных сетей - не может использоваться в однофазных цепях

Примеры использования

• Главный ввод в распределительном щите производственного цеха с мощностью до 400 кВт
• Секционный выключатель в системе бесперебойного питания (UPS) крупного офисного здания
• Защита основного двигателя насосной станции водоснабжения
• Контроль и отключение линии питания холодильного комплекса в торговом центре

Практические советы

• Перед первым включением проверьте настройки расцепителя - они должны соответствовать реальной нагрузке (не выше 630 А, не ниже 252 А)
• Обязательно используйте болты с правильным классом прочности и наконечники для медных кабелей - плохой контакт вызывает нагрев и выход из строя
• Проверяйте состояние вспомогательных контактов при каждом плановом обслуживании - они часто становятся причиной сбоев в системах автоматики
• При работе с моторным приводом убедитесь, что источник управления (например, реле или контроллер) имеет достаточную мощность для срабатывания катушек
• Не забудьте закрепить выключатель на направляющих - он должен плотно фиксироваться, чтобы при выдвижении не происходило перекоса
• Документацию по настройке расцепителя храните рядом с оборудованием - она нужна при диагностике и ремонте
