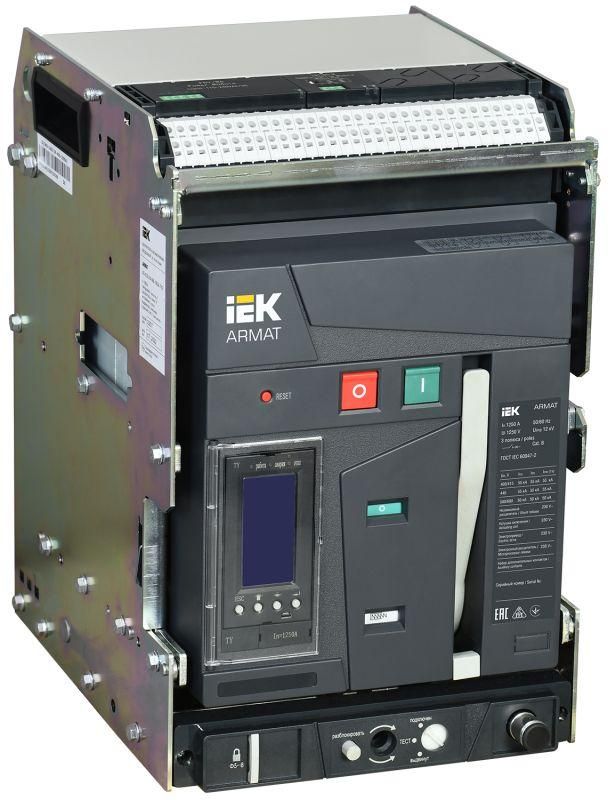

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P типоразмер A 55кА 1250А расцепитель TY с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VA-055-1250A-TYCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VA-055-1250A-TYCF - устройство для защиты и управления высокотоковыми электрическими цепями до 1250 А, оснащённое встроенным моторным приводом и электронным расцепителем. Подходит для установки в распределительных щитах промышленных объектов, где требуется надёжное отключение при КЗ и перегрузке, а также возможность удалённого управления.

Назначение и область применения

Выключатель IEK (ИЭК) AR-ACB-3VA-055-1250A-TYCF предназначен для защиты электрических сетей от коротких замыканий и длительных перегрузок. Также используется для частого ручного или дистанционного включения/выключения нагрузки. Применяется в распределительных пунктах промышленных предприятий, энергообъектах, крупных жилых комплексах и инфраструктурных объектах, где требуются высокая отключающая способность и управляемость.

Технические характеристики

• Номинальный ток: 1250 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Количество полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 55 кА - способен безопасно прервать ток короткого замыкания до 55 тысяч ампер.
• Номинальное напряжение: 400 В - оптимально для сетей 400/230 В переменного тока.
• Электронный расцепитель - обеспечивает точную настройку защиты по току и времени, отличается от тепловых аналогов более гибкими параметрами.
• Диапазон настройки защиты от перегрузки: 500–1250 А - можно настраивать под реальную нагрузку, избегая ложных срабатываний.
• Диапазон срабатывания при КЗ: 1250–50 000 А - быстрое отключение при аварийных токах, начиная с 1,25×номинала.
• Встроенный моторный привод - позволяет управлять выключателем дистанционно через кнопки, PLC или систему автоматизации.
• Катушки включения и отключения - обеспечивают работу привода при подаче сигнала на них (DC/AC).
• 6 вспомогательных контактов - используются для передачи сигналов состояния (закрыт/открыт) в системы контроля и автоматики.
• Защита по минимальному напряжению - отключает оборудование при проседании напряжения ниже порогового значения, предотвращая повреждение оборудования.
• Степень защиты IP30 - защищён от доступа пальцев и твёрдых предметов >2,5 мм, но не от воды и пыли; требует установки в закрытый шкаф.
• Гарантия: 60 месяцев - один из самых длинных сроков в классе.

Совместимость и монтаж

Выключатель IEK (ИЭК) AR-ACB-3VA-055-1250A-TYCF имеет выдвижное исполнение - его можно легко выдвигать из корпуса для обслуживания без демонтажа проводов. Монтируется на специальные монтажные направляющие (рейки) внутри распределительного щита. Подключение силовых кабелей - болтовое, с зажимами для медных жил сечением до 185 мм2. Для работы с моторным приводом необходим источник питания 24…230 В AC/DC на катушки включения/отключения. Убедитесь, что ширина шкафа соответствует габаритам выключателя - он занимает значительное место из-за выдвижного механизма и встроенного привода.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что подтверждает соответствие российским нормам безопасности для воздушных автоматических выключателей. Электронный расцепитель обеспечивает селективность и координированную работу с другими защитными устройствами. Наличие защиты по минимальному напряжению снижает риск запуска оборудования при нестабильном питании.

Преимущества

• Встроенный моторный привод исключает необходимость внешних механизмов - экономит место и упрощает интеграцию в АСУ ТП.
• Электронный расцепитель с широким диапазоном настройки - позволяет точно адаптировать защиту под конкретную нагрузку, минимизируя простои.
• Выдвижная конструкция - позволяет проводить техническое обслуживание и замену без отключения всей линии.
• 6 вспомогательных контактов - дают достаточное количество сигналов для интеграции в SCADA, HMI и другие системы мониторинга.
• Длительная гарантия (5 лет) - свидетельствует о высокой надёжности сборки и использовании качественных компонентов.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP30 требует герметичного шкафа.
• Не поддерживает модульную связь Modbus - хотя серия ARMAT в целом её поддерживает, данная модель в комплекте не имеет интерфейса связи, только контакты.
• Требует наличия источника питания для катушек - без него моторный привод не будет работать.
• Подходит только для трёхфазных сетей - не применяется в однофазных системах.
• Не рекомендован для частых циклов включения/отключения выше 1000 раз в год - механическая долговечность ограничена конструкцией.

Примеры использования

• Главный входной выключатель в распределительном щите производственного цеха.
• Резервирование питания для насосных станций или компрессорных установок.
• Управление мощными нагревательными установками с высокими пусковыми токами.
• Централизованное управление группой потребителей через систему автоматизации с помощью сигналов с вспомогательных контактов.

Практические советы

• Перед монтажом проверьте совпадение посадочных размеров с рейками в вашем шкафе - выдвижные модели имеют строгую стандартизацию.
• Для работы с моторным приводом используйте стабилизированный источник питания - скачки напряжения могут вызывать отказ катушек.
• Настройте расцепитель по току перегрузки ближе к среднему значению рабочего тока, а не к максимуму - так повысится чувствительность к перегрузкам.
• Обязательно проведите тестовое включение после монтажа - проверьте работу всех катушек и контактных сигналов.
• При необходимости замены - всегда используйте оригинальные комплектующие от IEK (ИЭК): несовместимые катушки или приводы нарушают гарантию и безопасность.
