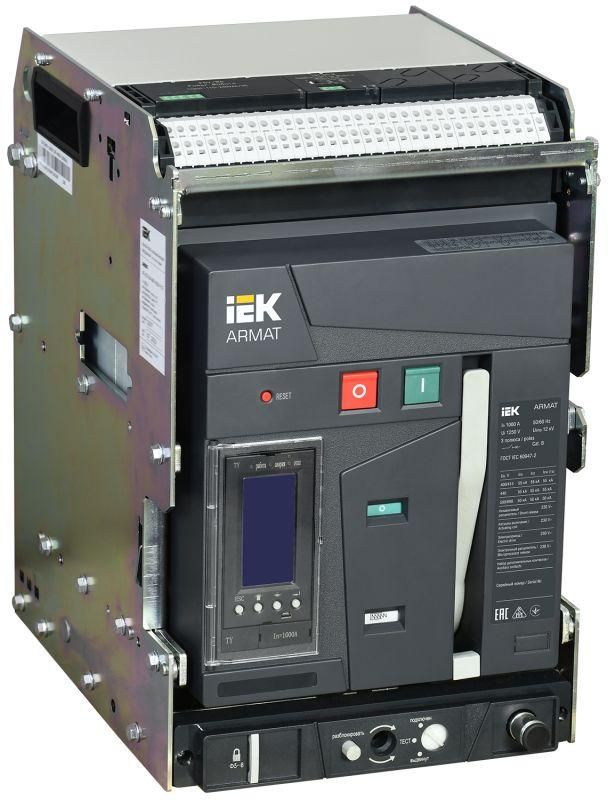

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P типоразмер A 55кА 1000А расцепитель TY с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VA-055-1000A-TYCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VA-055-1000A-TYCF - устройство для защиты и управления мощными электрическими цепями до 1000 А. Благодаря выдвижной конструкции и встроенному моторному приводу, он обеспечивает безопасную изоляцию при обслуживании и удалённое управление, что делает его идеальным решением для распределительных щитов на промышленных объектах.

Назначение и область применения

Выключатель IEK (ИЭК) AR-ACB-3VA-055-1000A-TYCF предназначен для защиты электрических сетей от коротких замыканий и перегрузок, а также для частого ручного или дистанционного включения/выключения нагрузки. Применяется в распределительных пунктах, главных вводах зданий, на производствах с высокой мощностью - например, на заводах, в ТЭЦ, крупных ЖКХ и объектах инфраструктуры. Подходит для систем с номинальным напряжением до 400 В переменного тока.

Технические характеристики

• Номинальный ток: 1000 А
• Количество полюсов: 3
• Номинальная отключающая способность: 55 кА - способен отключить аварийный ток до 55 тысяч ампер без повреждения
• Номинальное напряжение: 400 В
• Тип расцепителя: электронный - точная настройка порогов срабатывания, возможность диагностики состояния сети
• Диапазон защиты от перегрузки: 400–1000 А - можно настраивать под реальную нагрузку, даже ниже номинала
• Диапазон срабатывания при КЗ: 1000–50000 А - быстрое отключение при больших токах короткого замыкания
• Моторный привод: встроенный - позволяет управлять выключателем дистанционно через кнопки или систему автоматизации
• Тип привода: электрический - работает от сети 220 В, не требует пневматических или гидравлических систем
• Защита по минимальному напряжению: да - автоматически отключается при проседании напряжения ниже допустимого уровня
• Степень защиты IP30 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли; подходит только для установки внутри закрытых шкафов
• Количество вспомогательных контактов: 6 - используются для сигнализации положения (включен/выключен), подключения к АСУ ТП
• Способ подключения: болтовое - надёжное, но требует профессионального монтажа
• Гарантия: 60 месяцев - один из самых длинных сроков в классе

Совместимость и монтаж

Выключатель IEK (ИЭК) AR-ACB-3VA-055-1000A-TYCF устанавливается на специальные монтажные направляющие (рейки) в сборных ячейках. Выдвижная конструкция позволяет выводить аппарат из корпуса на фиксированном расстоянии - это упрощает осмотр, тестирование и замену без демонтажа проводов. Для работы моторного привода требуется источник питания 220 В. Все вспомогательные контакты и катушки (включения и отключения) подключаются к клеммной колодке, расположенной на передней панели. Убедитесь, что посадочные размеры соответствуют вашему шкафу - выключатель имеет жестко определённые габариты, совместимые с сериями ARMAT.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным нормам безопасности для воздушных выключателей. Электронный расцепитель обеспечивает селективность - отключает только аварийный участок, не затрагивая остальную сеть. Защита по минимальному напряжению предотвращает самопроизвольное включение оборудования после восстановления энергии, снижая риск травм и повреждений.

Преимущества

• Выдвижная конструкция - безопасное обслуживание без отключения всей системы
• Встроенный моторный привод - исключает необходимость внешних механизмов, экономит место
• Электронный расцепитель - точная настройка, адаптивная защита, возможность интеграции в SCADA-системы
• Шесть вспомогательных контактов - удобно для автоматизации и контроля состояния
• Длинная гарантия (5 лет) - свидетельство надёжности конструкции

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP30 требует герметичного шкафа
• Работает только при наличии напряжения 220 В для привода и катушек - при отключении питания невозможно дистанционное управление
• Номинальное напряжение 400 В - нельзя использовать в сетях выше 690 В, даже если другие параметры подходят
• Не поддерживает Modbus - хотя в описании серии указано, конкретная модель Tycf этого интерфейса не содержит

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 800 кВт
• Распределительный пункт на тепловой электростанции
• Щитовая в многоквартирном доме с собственным трансформатором
• Линия питания конвейера с частотниками и большими пусковыми токами
• Система бесперебойного питания (АВР) с автоматическим переключением

Практические советы

• Перед монтажом проверьте, чтобы посадочные рейки в шкафу были совместимы с форм-фактором AR-ACB-3VA-055-1000A-TYCF - не все модели IEK имеют одинаковые крепления
• Подключите питание 220 В для моторного привода от отдельной цепи - это сохранит работоспособность управления даже при отключении основной нагрузки
• Используйте вспомогательные контакты для сигнализации: один контакт - “включен”, второй - “отключен” - это упростит диагностику в АСУ ТП
• Настройте расцепитель по току перегрузки ближе к максимальной рабочей нагрузке, но не выше 90% от 1000 А - так продлевается срок службы аппарата
• Проверяйте состояние контактов и механики каждые 6–12 месяцев - особенно если выключатель часто используется в режиме включения/отключения
