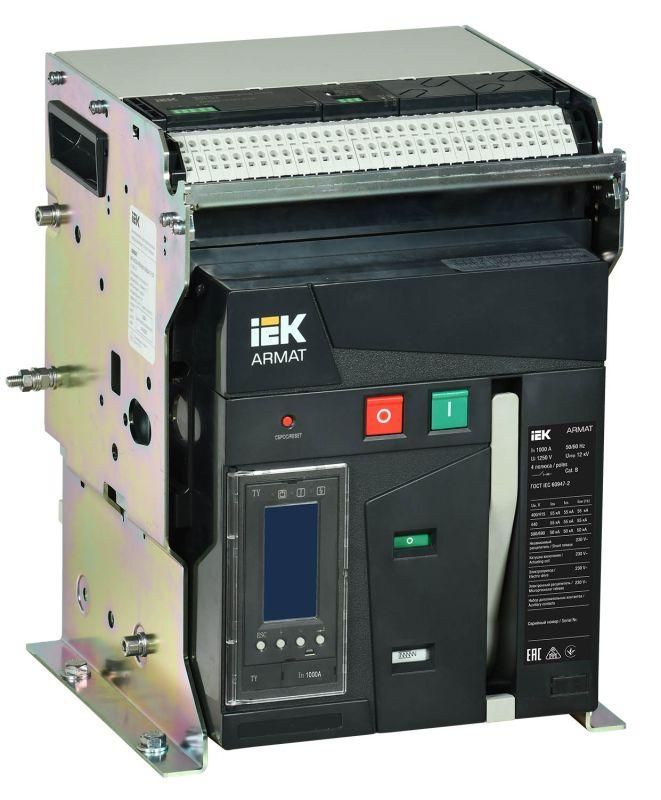

Выключатель автоматический воздушный ARMAT стационарного исполнения 3P типоразмер A 55кА 1000А расцепитель TY с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3FA-055-1000A-TYCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3FA-055-1000A-TYCF - устройство стационарного исполнения для защиты и управления мощными электрическими цепями до 1000 А. Комплектуется моторным приводом, катушками включения/отключения и шестью вспомогательными контактами, обеспечивает надёжную работу в промышленных системах с номинальным напряжением 400 В.

Назначение и область применения

Выключатель предназначен для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения и отключения нагрузки. Применяется в распределительных щитах промышленных предприятий, энергообъектах, на производствах с высокой мощностью потребления - например, на станциях преобразования, в цехах с крупной технологической аппаратурой, на конвейерах и насосных станциях.

Технические характеристики

• Номинальный ток: 1000 А
• Количество полюсов: 3
• Номинальная отключающая способность: 55 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Номинальное напряжение: 400 В (работает в пределах до 690 В согласно серии ARMAT)
• Тип расцепителя: электронный - точная настройка порогов срабатывания, возможность диагностики состояния сети
• Диапазон защиты от перегрузки: 400–1000 А - можно настраивать под реальную нагрузку
• Диапазон срабатывания при КЗ: 1000–50000 А - гибкая адаптация под условия сети
• Моторный привод: встроенный электрический - позволяет управлять выключателем дистанционно через кнопки или систему автоматизации
• Катушки включения и отключения: в комплекте - обеспечивают управление по сигналу из системы контроля
• Вспомогательные контакты: 6 шт. - используются для сигнализации положения (включен/выключен) и подключения к АСУ ТП
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня, защищает оборудование от аварийного режима
• Способ подключения: болтовое - требует фиксации проводов с помощью клеммных болтов
• Степень защиты IP30 - защита от доступа пальцев и твердых предметов, но не от воды и пыли; подходит только для установки внутри закрытых щитов
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Выключатель IEK AR-ACB-3FA-055-1000A-TYCF монтируется на DIN-рейки или специальные монтажные элементы, предусмотренные в сборочных щитах. Для подключения силовых кабелей требуется доступ к передней части корпуса - монтаж осуществляется с лицевой стороны. Болтовые зажимы рассчитаны на медные жилы сечением, соответствующее 1000 А. Убедитесь, что шины и кабельные выводы имеют достаточную механическую прочность - выключатель имеет значительную массу. Моторный привод и катушки подключаются к слаботочным цепям 24 В постоянного или переменного тока - проверьте совместимость с вашей системой управления.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным нормам безопасности для воздушных выключателей. Электронный расцепитель обеспечивает селективность и координированную работу с другими защитными устройствами. Наличие защиты по минимальному напряжению исключает самопроизвольное включение после восстановления питания - повышает безопасность обслуживания.

Преимущества

• Встроенная система управления: моторный привод и катушки позволяют полностью отказаться от ручного управления - удобно для удалённого или автоматизированного контроля
• Широкий диапазон настройки расцепителей: можно точно подстроить защиту под конкретную нагрузку, минимизируя ложные срабатывания
• Поддержка интеграции: 6 вспомогательных контактов позволяют легко подключить выключатель к SCADA, PLC или другим системам мониторинга
• Долгий срок службы: 5 лет гарантии свидетельствуют о надёжности конструкции и качественных материалах
• Совместимость с серией ARMAT: все компоненты и аксессуары стандартизованы - упрощено сервисное обслуживание и запасание деталей

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP30 не защищает от влаги, пыли и агрессивной среды
• Требует стационарной установки в закрытом щите - нельзя использовать в мобильных или временных установках
• Не подходит для бытовых сетей - слишком большой ток и стоимость делают его экономически нецелесообразным для домашнего использования
• Для работы моторного привода необходим источник управления 24 В - если его нет, придётся дополнительно проектировать питание
• Болтовое подключение требует профессионального монтажа - неквалифицированное затягивание может вызвать нагрев и выход из строя

Примеры использования

• Главный входной выключатель в распределительном щите промышленного цеха
• Резервирование основного питания на насосной станции водоснабжения
• Управление крупным электроприводом на конвейере с дистанционным контролем
• Обеспечение селективной защиты в многоступенчатой системе электроснабжения завода

Практические советы

• Перед монтажом проверьте посадочные размеры и наличие места для открывания крышки - выключатель занимает значительное пространство
• При использовании моторного привода убедитесь, что сигнал управления (вкл./откл.) подаётся на правильные клеммы - см. схему в руководстве
• Настройте расцепители по фактической нагрузке - не используйте максимальные значения без необходимости
• Регулярно проверяйте состояние болтовых соединений - особенно после первых нескольких включений
• Для интеграции в АСУ ТП используйте вспомогательные контакты - они передают информацию о состоянии выключателя без внешних датчиков
• Храните и транспортируйте устройство в оригинальной упаковке - удары и вибрации могут повредить чувствительные элементы электронного расцепителя
