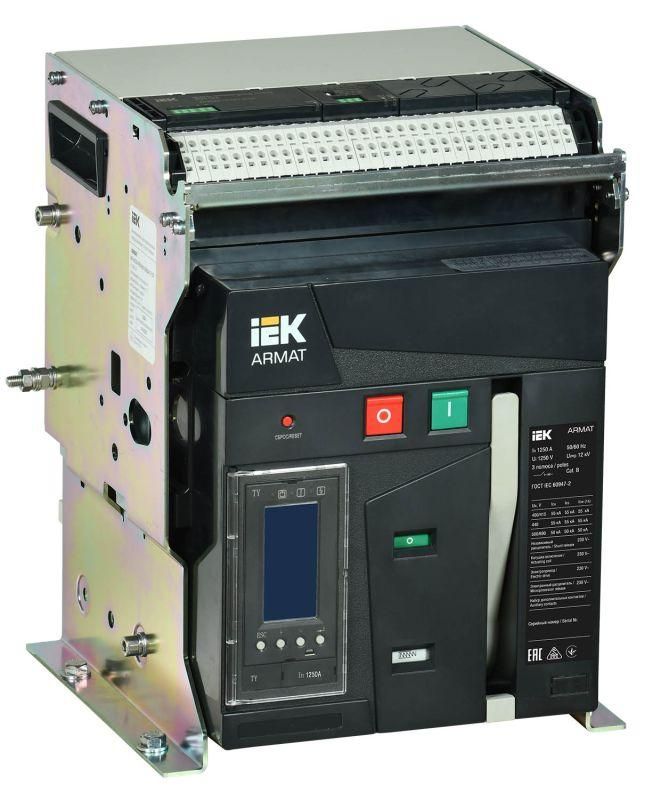

Выключатель автоматический воздушный ARMAT стационарного исполнения 3P типоразмер A 55кА 1250А расцепитель TY с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3FA-055-1250A-TYCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3FA-055-1250A-TYCF - устройство стационарного исполнения для защиты и управления мощными электрическими цепями до 1250 А. Комплектуется моторным приводом, катушками включения/отключения и шестью вспомогательными контактами, обеспечивает надёжную работу в промышленных распределительных щитах.

Назначение и область применения

Выключатель предназначен для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения и отключения нагрузки. Применяется в распределительных устройствах промышленных предприятий, энергообъектов, ЖКХ и крупных коммерческих зданий. Подходит для установки в главных вводах, секционных связях и на ответвлениях высокой мощности.

Технические характеристики

• Номинальный ток: 1250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 55 кА
• Номинальное напряжение: 400 В (работает до 690 В согласно серии ARMAT)
• Тип расцепителя: электронный, с настраиваемыми параметрами
• Диапазон защиты от перегрузки: 500–1250 А
• Диапазон срабатывания при КЗ: 1250–50 000 А
• Моторный привод: встроенный, электрический
• Защита по минимальному напряжению: да
• Степень защиты IP: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Количество вспомогательных контактов: 6 (для сигнализации состояния и удалённого управления)
• Способ подключения: болтовое соединение
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Устройство устанавливается на монтажные элементы (рейки или рамы) в распределительном щите. Для подключения силовых проводников используются болты - требуется соблюдать момент затяжки, указанный в руководстве. Моторный привод и катушки включения/отключения подключаются к цепям управления 24…230 В переменного или постоянного тока. Шесть вспомогательных контактов позволяют интегрировать выключатель в системы АСУ ТП, передавать сигналы “закрыт” / “открыт” / “отключение по аварии”. Установка требует свободного доступа к лицевой панели для обслуживания и проверки.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50030.2. Электронный расцепитель обеспечивает точную и ступенчатую защиту, исключая ложные срабатывания. Защита по минимальному напряжению предотвращает самопроизвольное включение при восстановлении питания после аварийного отключения. IP30 не защищает от влаги - установка допускается только в закрытых помещениях с контролируемой средой.

Преимущества

• Встроенный моторный привод позволяет выполнять дистанционное управление без ручного воздействия
• Электронный расцепитель с широким диапазоном настройки повышает гибкость адаптации под конкретную нагрузку
• Шесть вспомогательных контактов обеспечивают полноценную интеграцию в систему автоматизации
• Поддержка работы при напряжении до 690 В расширяет возможности применения в промышленных сетях
• Длительная гарантия (5 лет) подтверждает надёжность конструкции

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP30 не защищает от влаги и пыли
• Работает только в сетях с частотой 50/60 Гц; не совместим с источниками постоянного тока
• Требует наличия внешнего источника питания для управления катушками и моторным приводом
• Не имеет встроенного интерфейса Modbus - для связи с системами автоматизации нужны дополнительные модули
• Масса и габариты требуют прочной монтажной платформы - нельзя устанавливать на легкие или деформируемые конструкции

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 800 кВт
• Секционный выключатель в двухтрансформаторной подстанции
• Управляемый рубильник на входе в большой конвейерный комплекс
• Щит распределения энергии в больнице или торговом центре с централизованной системой контроля

Практические советы

• Перед первым запуском проверьте настройки расцепителя - убедитесь, что пороги перегрузки и КЗ соответствуют расчетным значениям вашей сети
• Обязательно используйте изолированные клеммы и правильный момент затяжки болтов - плохой контакт вызывает нагрев и отказ
• Для дистанционного управления подключайте катушки к стабилизированному источнику питания - скачки напряжения могут повредить электронику
• Проверяйте состояние вспомогательных контактов при плановом обслуживании - они часто выходят из строя при частых циклах включения
• Учитывайте посадочные размеры - выключатель совместим только с монтажными элементами, предусмотренными для серии ARMAT
