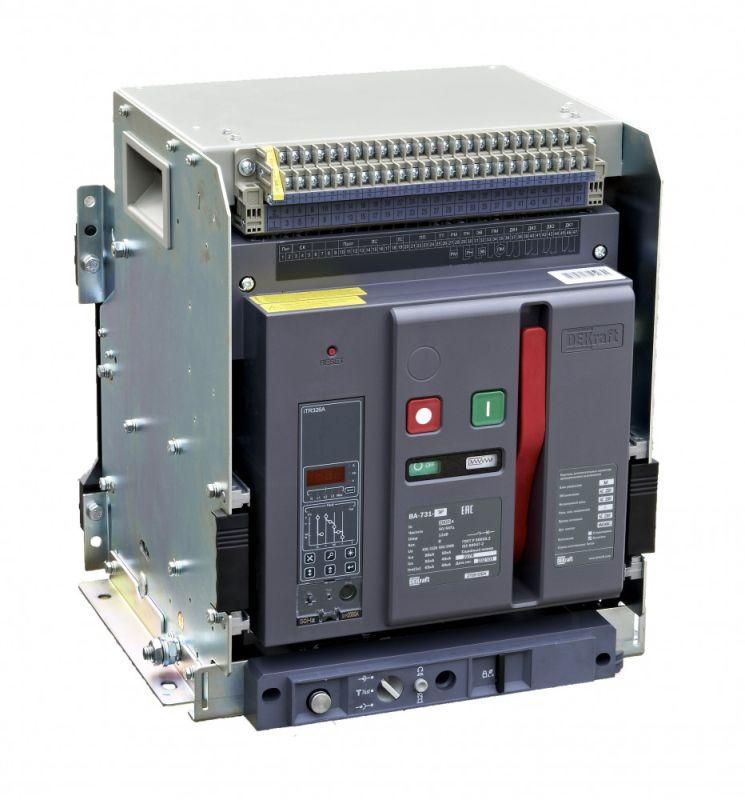

Выключатель автоматический воздушный 3п 1250А 80кА ВА-731 расцеп. М выкатн. DEKraft 27049DEK APC

Автоматический выключатель воздушный выкатной 3P 1250А 80кА расцепитель М ВА-731 от DEKraft предназначен для защиты мощных электрических сетей от перегрузок и коротких замыканий. Выкатная конструкция позволяет безопасно обслуживать аппарат без отключения всей системы - идеально для промышленных щитов и распределительных пунктов.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 1250А 80кА расцепитель М ВА-731 используется в качестве основного коммутационного и защитного устройства в распределительных устройствах среднего и высокого уровня надёжности. Применяется в промышленных объектах: на заводах, в энергообъектах, на насосных станциях, в системах конвейеров и других установках с большими токами нагрузки. Подходит для централизованного управления и автоматизации.

Технические характеристики

• Номинальный ток: 1250 А - максимальный постоянный ток, который выключатель может проводить без повреждений
• Количество полюсов: 3 - защищает три фазы трёхфазной сети
• Номинальная отключающая способность: 80 кА - способен безопасно отключить ток короткого замыкания до 80 тысяч ампер
• Номинальное напряжение: 690 В - рассчитан на работу в сетях до 690 В переменного тока
• Тип расцепителя: электронный - точная настройка порогов срабатывания, возможность диагностики
• Защита от замыканий на землю: встроенная - реагирует на утечки тока в землю, предотвращает опасность поражения
• Диапазон настройки защиты от перегрузки: 500–1250 А - можно настраивать чувствительность под конкретную нагрузку
• Диапазон регулировки расцепителя КЗ: до 2500 А - настройка срабатывания при аварийном токе
• Степень защиты IP40 - защита от предметов больше 1 мм, но не от воды; подходит для внутренних щитов
• Тип подключения: на шину - монтаж через гребёнчатые шины, исключает прямое подведение кабелей
• Конструкция: выкатная - аппарат устанавливается в специальную корзину, которую можно выдвигать для обслуживания
• Привод: электрический с встроенным моторным приводом - управление дистанционно, без ручного воздействия
• Управление: кнопка нажимная - ручное включение/отключение на лицевой панели
• Количество контактов: 4 - два для состояния “ВКЛ” / “ОТКЛ”, один сигнальный, один для положения в корзине
• Работа с напряжением управления: 230 В переменного тока - питание для моторного привода, электромагнита включения и независимого расцепителя

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 1250А 80кА расцепитель М ВА-731 требует установки в специализированную ячейку с направляющими для выкатной корзины. Подключение силовых цепей осуществляется через задние горизонтальные шины - необходимо заранее подготовить гребёнку или сборную шину соответствующего сечения. Управляющие цепи (230 В) подключаются к клеммам на корпусе. Для монтажа требуется доступ с тыльной стороны щита. Нельзя устанавливать в открытых помещениях или местах с повышенной влажностью из-за степени защиты IP40.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-2 для воздушных выключателей. Встроенная защита от замыканий на землю обеспечивает соответствие требованиям безопасности при работе с электрооборудованием. Все функциональные модули (расцепитель, привод, контакты) прошли испытания на долговечность и термическую стойкость. Элементы управления выполнены с учётом правил электробезопасности - изоляция, защита от случайного прикосновения, блокировка при вынутом аппарате.

Преимущества

• Выкатная конструкция позволяет менять или проверять выключатель без отключения питания всей системы - снижает простои
• Электронный расцепитель даёт точную настройку по току и времени срабатывания - адаптируется под сложные нагрузки
• Встроенные контакты состояния позволяют легко интегрировать устройство в SCADA и системы автоматизации
• Моторный привод + независимый расцепитель обеспечивают удалённое управление и аварийное отключение
• Готовая комплектация (без доп. закупок): мотор, привод, сигналы, электромагнит - всё уже установлено

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP40 не защищает от влаги и пыли
• Требуется жесткая фиксация в металлическом щите с выкатной конструкцией - нельзя использовать в обычных шкафах
• Напряжение управления только 230 В переменного тока - не совместимо с системами на 110 В или постоянном токе
• Максимальный ток 1250 А - не подходит для установок выше 1600 А
• Подключение только на шину - невозможно подключить кабелями напрямую

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощными двигателями
• Коммутирующее устройство на вводе в производственный комплекс с частотными преобразователями
• Щит автоматического включения резерва (АВР) в энергосистеме предприятия
• Централизованная система управления на конвейере с несколькими линиями питания

Практические советы

• Перед монтажом проверьте посадочные размеры корзины - она должна точно соответствовать габаритам ВА-731
• Настройку расцепителя выполняйте после запуска оборудования - начните с минимального значения и увеличивайте постепенно
• Обязательно используйте блокировку при выкатке - чтобы никто не включил аппарат во время обслуживания
• Проверяйте состояние контактов и механики каждые 6–12 месяцев - особенно при частых операциях включения
• Для работы с системами автоматизации подключите все четыре контакта состояния - они дают полную картину положения аппарата
• Не используйте этот выключатель в качестве секционирующего - он не имеет функции разъединения под нагрузкой
