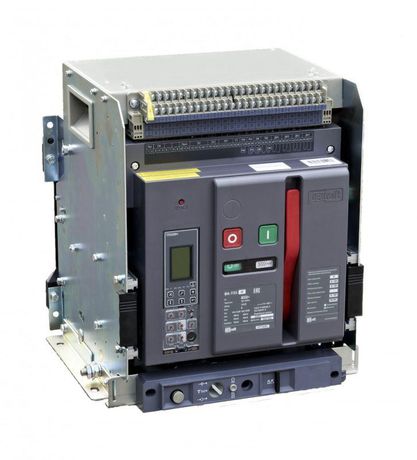

Выключатель автоматический воздушный 3P 1250А 80кА выкатной, расцепитель Н ВА-731 | 27072DEK DEKraft APC

Автоматический выключатель воздушный выкатной 3P 1250А 80кА расцепитель Н ВА-731 от DEKraft предназначен для защиты высокомощных электрических цепей в распределительных устройствах. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает точную защиту от перегрузок и коротких замыканий, а также позволяет удалённо управлять и контролировать состояние сети.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 1250А 80кА расцепитель Н ВА-731 используется в качестве основного коммутационного и защитного устройства в силовых щитах среднего и крупного масштаба. Применяется в промышленных объектах: на производствах, в энергообъектах, на транспорте, в системах водоснабжения и канализации. Подходит для защиты трансформаторов, главных вводов, больших двигателей и других мощных потребителей. Электронный расцепитель типа H позволяет интегрировать устройство в системы автоматизации и диспетчеризации.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Количество полюсов: 3
• Номинальный ток: 1250 А
• Номинальная отключающая способность: 80 кА
• Номинальное напряжение: 690 В переменного тока
• Тип расцепителя: электронный, с возможностью настройки
• Диапазон настройки защиты от перегрузки: от 500 до 1250 А
• Диапазон настройки защиты от короткого замыкания: до 2500 А
• Конструкция: выкатная - аппарат извлекается из корпуса для обслуживания без демонтажа проводов
• Степень защиты IP40: защита от доступа пальцев и твердых предметов >1 мм, но не от воды
• Способ подключения: задние горизонтальные, через шину (busbar connection)
• Количество контактов: 4 - два для состояния “ВКЛ”, два для “ОТКЛ”
• Сигнальный контакт: один для фиксации положения аппарата в корзине
• Привод: электрический, с встроенным моторным приводом (230 В перем. тока)
• Управление: кнопка нажимная на лицевой панели + внешнее управление через независимый расцепитель
• Защита от замыканий на землю: встроенная, настраивается через электронный модуль
• Монтаж: на монтажную плату (корзину) внутри распределительного устройства

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 1250А 80кА расцепитель Н ВА-731 устанавливается в специализированные ячейки с монтажной платой, соответствующие габаритам выкатной конструкции. Подключение выполняется исключительно через заднюю шину - не допускается прямое подведение кабелей. Для работы требуется наличие трёхфазной сети 690 В и контрольного напряжения 230 В для питания моторного привода, независимого расцепителя и электромагнита включения. Установка должна выполняться в закрытых помещениях с температурой от -25C до +40C и уровнем влажности до 90%. Корзина должна иметь механическую блокировку для предотвращения операций под нагрузкой.

Безопасность и стандарты

Автоматический выключатель ВА-731 соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Обладает сертификатами на безопасность и EMC. Защита от замыканий на землю реализована в соответствии с классом чувствительности, предусмотренным для промышленных установок. Отключение происходит при превышении порогов, установленных пользователем - что снижает риск ложных срабатываний. Все функциональные блоки (расцепитель, привод, контакты) имеют внутреннюю изоляцию и испытаны на пробой напряжением выше номинала.

Преимущества

• Выкатная конструкция позволяет легко заменить или проверить аппарат без отключения всей системы - экономит время на техобслуживание.
• Электронный расцепитель типа H даёт возможность детальной настройки времени и тока срабатывания - повышает надёжность защиты сложных нагрузок.
• Встроенные сигналы состояния (“ВКЛ”, “ОТКЛ”, “в корзине”) обеспечивают полноценную интеграцию в SCADA и другие системы автоматизации.
• Моторный привод и независимый расцепитель позволяют дистанционно открывать и закрывать цепь - удобно для удалённого управления.
• Интегрированная защита от замыканий на землю снижает необходимость в дополнительных устройствах.

Ограничения применения

• Не предназначена для открытых площадок - степень защиты IP40 не защищает от влаги и пыли.
• Требуется постоянное питание 230 В для работы моторного привода и расцепителей - при отключении электроэнергии дистанционное управление становится невозможным.
• Нельзя использовать в сетях с частотой ниже 50 Гц или выше 60 Гц - расцепитель рассчитан только на стандартную промышленную частоту.
• Не рекомендован для частых циклов включения/выключения более 10 раз в час - это сокращает срок службы контактов и привода.
• Не совместим с другими типами корзин - требует именно подходящую по размеру и механизму ячейку от DEKraft или аналогичную по стандарту.

Примеры использования

• Главный ввод в промышленном цехе с мощностью 800–1000 кВт - защита трансформатора 10/0,4 кВ.
• Щит питания конвейерной линии с несколькими двигателями по 200–300 кВт каждый.
• Распределительный пункт на тепловой электростанции - управление и мониторинг через SCADA-систему.
• Объекты ЖКХ: насосные станции, системы вентиляции с большими токами запуска.

Практические советы

• Перед установкой проверьте соответствие размеров корзины - посадочные размеры должны точно совпадать с габаритами ВА-731.
• Настройте пороги расцепления после монтажа - используйте тестовый режим, чтобы убедиться, что срабатывание происходит при реальных условиях нагрузки.
• Не забудьте подключить контрольное напряжение 230 В - без него моторный привод и расцепители не будут работать даже при наличии основного напряжения.
• Регулярно проверяйте состояние контактов и механизмов выкатной системы - особенно при высоких циклических нагрузках.
• Для долгой службы сохраните документацию по настройкам расцепителя - её можно восстановить только через интерфейс управления или заводские данные.
