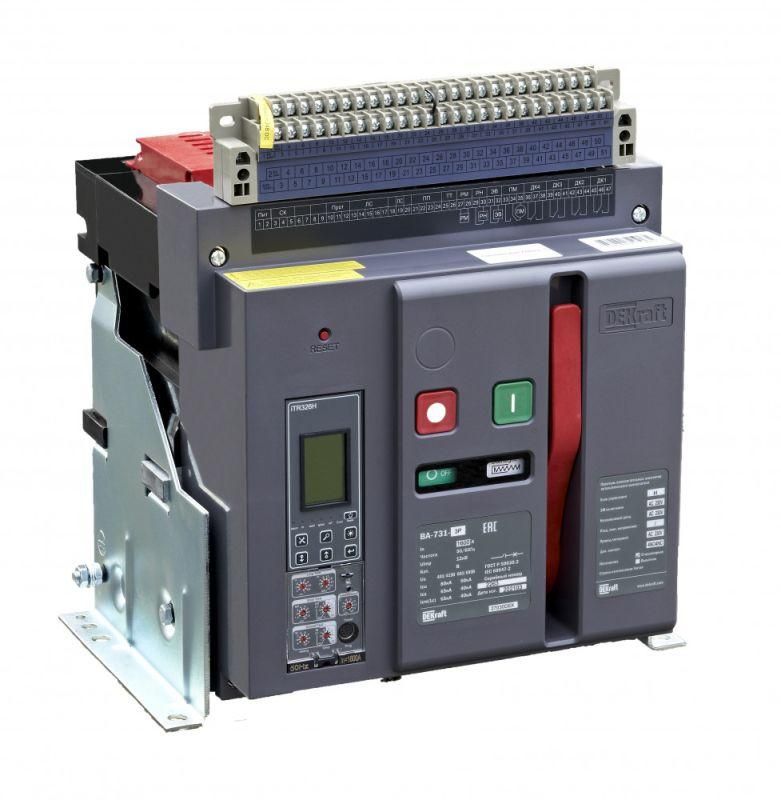

Выключатель автоматический воздушный 3P 1250А 80кА стационарный, расцепитель Н ВА-731 | 27029DEK DEKraft APC

Автоматический воздушный выключатель ВА-731 от DEKraft - стационарный трёхполюсный аппарат на 1250 А с отключающей способностью 80 кА и электронным расцепителем. Предназначен для защиты силовых цепей в распределительных устройствах высокой мощности, где требуется точная настройка и удалённый контроль. Артикул 27029dek соответствует модели с блоком управления типа H.

Назначение и область применения

Выключатель ВА-731 используется для коммутации и защиты электрических сетей в промышленных объектах: заводские линии, крупные насосные станции, системы кондиционирования, распределительные пункты. Подходит для установки в щитах с жёсткими требованиями к надёжности и управляемости. Благодаря электронному расцепителю и встроенному моторному приводу, устройство позволяет реализовать систему диспетчеризации и удалённого управления.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Число полюсов: 3
• Номинальный ток: 1250 А
• Номинальное напряжение: 690 В переменного тока
• Номинальная отключающая способность: 80 кА
• Тип расцепителя: электронный, с возможностью настройки
• Диапазон настройки перегрузки: от 500 до 1250 А
• Диапазон регулировки защиты от КЗ: до 2500 А
• Защита от замыканий на землю: встроенная
• Степень защиты IP: IP40 (защита от предметов >1 мм, но не от воды)
• Конструкция: стационарная, несъёмная
• Способ подключения: на шину (заднее горизонтальное присоединение)
• Количество контактов: 4 (два для положения “ВКЛ” / “ОТКЛ”, один сигнальный, один свободный)
• Управление: кнопка нажимная + электрический привод
• Моторный привод: встроенный, 230 В переменного тока
• Электромагнит включения: 230 В переменного тока
• Независимый расцепитель: 230 В переменного тока

Совместимость и монтаж

Выключатель ВА-731 устанавливается исключительно на монтажную плату с фиксацией через задние горизонтальные шины. Для подключения требуются медные или алюминиевые шины подходящего сечения - не менее 120 мм2 для тока 1250 А. Установка допускается только в закрытых щитах с доступом к тыльной стороне аппарата. Монтаж на DIN-рейку невозможен. Присоединение проводов - только через шину; прямые кабельные выводы не предусмотрены. Обязательно соблюдение минимального зазора между соседними аппаратами - рекомендовано не менее 100 мм.

Безопасность и стандарты

Выключатель ВА-731 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Электронный расцепитель обеспечивает селективную защиту, снижает риск ложных срабатываний. Встроенная защита от замыканий на землю работает при токе утечки от 0,1 до 1,0 кА. Все функции управления и сигнализации работают при напряжении 230 В +-10%, что совместимо со стандартными промышленными источниками питания.

Преимущества

• Электронный расцепитель позволяет точно настраивать пороги срабатывания по перегрузке и КЗ - повышает селективность защиты всей сети.
• Встроенные моторный привод и электромагнит включения обеспечивают дистанционное управление без ручного воздействия.
• 4 контакта состояния дают возможность интегрировать сигналы в SCADA-системы и контроллеры ПЛК.
• Разделители полюсов предотвращают случайное включение при обслуживании - повышают безопасность персонала.
• Интегрированный независимый расцепитель позволяет отключить аппарат по внешнему сигналу (например, от пожарной системы).

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP40 не защищает от влаги и пыли в открытых условиях.
• Требуется постоянное питание 230 В для работы моторного привода и расцепителей - при отключении электроэнергии дистанционное управление становится недоступным.
• Невозможно использовать в системах с частотным регулированием без дополнительной фильтрации - возможны ложные срабатывания из-за гармоник.
• Не рассчитан на частые операции включения/выключения - максимальная механическая износостойкость ограничена 10 000 циклов.
• Не поддерживает модульную расширяемость - нельзя добавить дополнительные блоки после сборки.

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощностью 800–1000 кВт.
• Защита главного двигателя конвейера с плавным запуском и высоким пусковым током.
• Центральный выключатель в системе бесперебойного питания (UPS) среднего класса.
• Компонент в автоматической системе управления энергоэффективностью - отключает неосновные потребители при аварийной ситуации.

Практические советы

• Перед монтажом проверьте соответствие сечения шины и токовой нагрузки - для 1250 А используйте шину минимум 120 мм2.
• Настройте расцепитель по реальной нагрузке - начните с 70% от номинала (875 А), затем скорректируйте по результатам наблюдения.
• Обеспечьте доступ к кнопкам и контактам для диагностики - даже при стационарной установке нужен сервисный проход.
• Проверьте полярность и напряжение питания моторного привода - неверное подключение 230 В может вывести из строя электромагниты.
• При использовании в системах с ПЛК - подключите все 4 контакта состояния, чтобы получить полную картину работы выключателя ВА-731.
