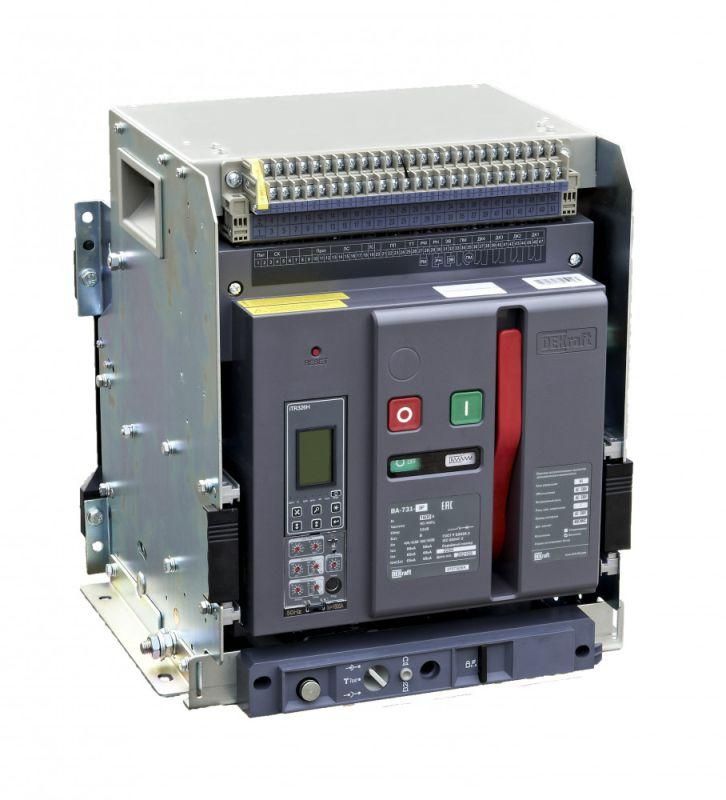

Выключатель автоматический воздушный 3P 1000А 80кА выкатной, расцепитель Н ВА-731 | 27071DEK DEKraft APC

Автоматический воздушный выкатной выключатель ВА-731 от DEKraft - устройство для защиты и коммутации мощных электрических цепей до 1000 А в распределительных устройствах высокой надежности. Артикул 27071dek предназначен для установки в ячейках среднего напряжения, где требуется управление, диагностика и быстрое обслуживание без отключения всей системы.

Назначение и область применения

Выключатель ВА-731 используется для защиты силовых цепей от сверхтоков, коротких замыканий и замыканий на землю. Применяется в промышленных энергообъектах: подстанциях, центрах распределения электроэнергии, крупных производствах с высокими нагрузками - металлургия, химическая промышленность, водоканалы, транспортные узлы. Благодаря выкатному исполнению, аппарат можно извлекать из корпуса для осмотра, ремонта или замены без демонтажа проводов и отключения остальной сети.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Номинальное напряжение: 690 В переменного тока
• Номинальная отключающая способность: 80 кА - способен безопасно отключить максимальный ток короткого замыкания в сетях с высокой мощностью
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания и фиксировать параметры аварийных событий
• Диапазон регулировки расцепителя КЗ: до 2000 А - возможность адаптировать чувствительность к токам короткого замыкания под конкретную нагрузку
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды и пыли в условиях открытых помещений
• Конструктивное исполнение: выкатное - механизм перемещается по направляющим внутри шкафа
• Способ монтажа: монтажная плата - устанавливается на специальную раму или платформу в сборном щите
• Количество вспомогательных контактов: 4 - используются для сигналов состояния (включен/выключен), контроля положения в корзине и внешних систем управления
• Привод: электрический - работает от внешнего источника питания 230 В переменного тока
• Защита от замыканий на землю: да - наличие функции защиты по току утечки на землю

Совместимость и монтаж

Выключатель ВА-731 рассчитан на установку в стандартизованные выкатные камеры с соответствующими направляющими и механическими фиксаторами. Присоединение проводов - заднее горизонтальное, что требует наличия подходящих кабельных каналов и достаточного места сзади шкафа. Монтаж выполняется только на жестко закрепленную металлическую платформу, обеспечивающую точную посадку и исключающую люфт. Для работы необходим источник питания 230 В переменного тока для моторного привода, электромагнита включения и независимого расцепителя.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для оборудования среднего напряжения. Электронный расцепитель обеспечивает селективную защиту, снижает риск ложных срабатываний и позволяет регистрировать события для анализа. Защита от замыканий на землю повышает безопасность персонала и предотвращает возгорания при утечках тока. IP40 допускает использование только в помещениях с контролируемой средой - не предназначено для улицы или сырых зон.

Преимущества

• Выкатная конструкция позволяет менять или обслуживать выключатель без отключения всего шкафа - минимизирует простои
• Электронный расцепитель с возможностью регулировки до 2000 А обеспечивает гибкую настройку под различные типы нагрузок
• Интегрированные вспомогательные контакты и модуль управления типа H поддерживают интеграцию в SCADA и другие системы диспетчеризации
• Базовая комплектация включает все необходимые элементы управления: моторный привод, независимый расцепитель, сигнальные контакты - не требуются дополнительные покупки
• Разделители полюсов и рамка передней панели обеспечивают безопасность при работе рядом с аппаратом

Ограничения применения

• Не применяется вне помещений - степень защиты IP40 не защищает от влаги и пыли
• Требуется постоянное питание 230 В переменного тока для работы всех функций - при отключении питания теряются возможности дистанционного включения и некоторых сигналов
• Подходит только для систем с расчетным током короткого замыкания до 80 кА - при более высоких значениях требуется другой класс аппарата
• Не рекомендован для частых операций включения/отключения - предназначен для основной защиты, а не для частой коммутации
• Требует профессионального монтажа и проверки после установки - неверная посадка в корзину может вызвать нагрев или отказ контактов

Примеры использования

• Главный входной выключатель в распределительном пункте завода с потребляемой мощностью выше 500 кВт
• Щит секционирования в центральной подстанции ЖКХ
• Защита главного двигателя насосной станции водоснабжения
• Коммутирующий аппарат в системе бесперебойного питания с дизель-генератором

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров вашей выкатной камеры - даже небольшое отличие может помешать фиксации
• Обязательно используйте разделители полюсов - они предотвращают пробой между фазами при повышенной влажности или загрязнении
• Настройте пороги электронного расцепителя согласно характеристикам защищаемой линии - слишком низкая настройка вызывает ложные отключения, слишком высокая - снижает безопасность
• Проверяйте состояние контактов и направляющих каждые 6–12 месяцев - особенно при частых выкатываниях
• Для удаленного доступа к данным с расцепителя убедитесь, что система диспетчеризации поддерживает протоколы, совместимые с блоком управления типа H
