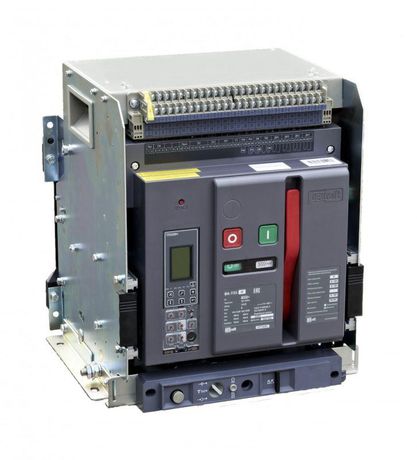

Выключатель автоматический воздушный 3п 800А 80кА ВА-731 расцеп. Н выкатн. DEKraft 27070DEK APC

Автоматический выключатель ВА-731 от DEKraft - выкатной трёхполюсный аппарат на 800 А с отключающей способностью 80 кА и электронным расцепителем типа H. Предназначен для защиты и управления высокомощными распределительными системами в промышленных объектах, где требуется дистанционный контроль и надёжное отключение при аварийных режимах.

Назначение и область применения

ВА-731 используется для коммутации и защиты электрических сетей с большими токами - в частности, в главных вводах, секционных соединениях и на выходах крупных трансформаторов. Применяется в энергообъектах, заводских распределительных пунктах, на транспорте и в инфраструктурных объектах. Благодаря выкатной конструкции и электронному расцепителю типа H, он идеально подходит для систем, требующих удалённого мониторинга, диспетчеризации и частичной автоматизации.

Технические характеристики

• Номинальный ток: 800 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 80 кА
• Тип расцепителя: Электронный, с возможностью настройки
• Настройка защиты от перегрузки: от 320 А до 800 А
• Настройка защиты от КЗ: до 1600 А
• Защита от замыканий на землю: встроенная
• Степень защиты IP: IP40 (защита от предметов >1 мм, но не от воды)
• Способ подключения: через шины (заднее горизонтальное присоединение)
• Количество вспомогательных контактов: 4 (состояние ВКЛ/ОТКЛ, сигнал положения, дополнительный контакт)
• Управление: кнопка нажимная + электрический привод
• Моторный привод: встроенный, 230 В переменного тока
• Работает с независимым расцепителем и электромагнитом включения (230 В перем. тока)

Совместимость и монтаж

ВА-731 устанавливается в ячейки распределительных устройств с соответствующей габаритной и механической совместимостью. Монтаж выполняется на монтажную плату - аппарат фиксируется в специальной корзине, которая выдвигается для обслуживания. Подключение силовых проводников происходит исключительно через шины - клеммы на корпусе отсутствуют. Для работы необходима внешняя цепь управления 230 В переменного тока для питания моторного привода, электромагнита включения и независимого расцепителя. Убедитесь, что глубина шкафа позволяет полностью выдвинуть корзину - это необходимо для доступа к контактам и проверки состояния.

Безопасность и стандарты

ВА-731 соответствует требованиям международных норм IEC 60947-2 для воздушных выключателей. Встроенная защита от замыканий на землю обеспечивает безопасность при повреждении изоляции. Наличие электронного расцепителя позволяет точно настраивать пороги срабатывания, снижая риск ложных отключений. Однако степень защиты IP40 не допускает использование в условиях повышенной влажности, пылевых средах или открытых площадках - для таких задач требуются устройства с IP54 и выше.

Преимущества

• Выкатная конструкция позволяет проводить техническое обслуживание без демонтажа всей системы - достаточно выдвинуть корзину.
• Электронный расцепитель типа H даёт точную настройку токов срабатывания и возможность интеграции в SCADA-системы.
• Встроенные моторный привод и управление обеспечивают дистанционное включение/отключение без ручного воздействия.
• Четыре вспомогательных контакта позволяют контролировать состояние аппарата в реальном времени - удобно для автоматических систем.
• Шинное подключение ускоряет установку и снижает количество соединений, повышая надёжность.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - IP40 не защищает от брызг, пыли и влаги.
• Требуется постоянное питание 230 В переменного тока для работы всех функций управления; при отключении электроэнергии включение возможно только вручную (если не установлен резервный источник).
• Нельзя использовать в системах с частотой ниже 50 Гц - расцепитель рассчитан на стандартную промышленную сеть.
• Максимальный ток защиты КЗ ограничен 1600 А - для более мощных нагрузок потребуется другой тип аппарата.

Примеры использования

• Главный входной автомат в промышленном цехе с трансформатором 1000 кВА.
• Секционный выключатель в распределительном пункте 6(10)/0,4 кВ.
• Щит управления технологической линией с частотниками и двигателями большой мощности.
• Объекты ЖКХ и метрополитена, где важна диспетчеризация и быстрое восстановление после аварии.

Практические советы

• Перед монтажом проверьте соответствие шинного присоединения - размеры и шаг должны совпадать с вашей шинной системой.
• Используйте только рекомендованное напряжение 230 В +-10% для питания моторного привода и расцепителей - завышенное напряжение может вывести из строя электронику.
• При настройке расцепителя начинайте с минимальных значений и постепенно увеличивайте - так проще найти оптимальный порог без ложных срабатываний.
• Регулярно проверяйте состояние вспомогательных контактов - они часто становятся причиной сбоев в системах автоматики.
• При использовании в составе комплексной системы учтите, что ВА-731 требует программирования или настройки через интерфейс расцепителя - убедитесь, что есть доступ к документации и диагностическому оборудованию.
