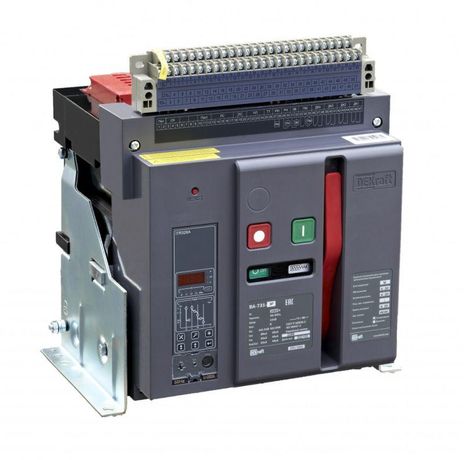

Выключатель автоматический воздушный 3P 1600А 80кА стационарный, расцепитель М ВА-731 | 27010DEK DEKraft APC

Автоматический выключатель воздушный стационарный ВА-731 от DEKraft - устройство для защиты мощных электрических цепей до 1600 А с отключающей способностью 80 кА. Подходит для установки в распределительных щитах промышленных объектов, где требуется надёжная защита от перегрузок, КЗ и замыканий на землю. Артикул 27010dek обеспечивает совместимость со стандартными системами сборки на шины.

Назначение и область применения

ВА-731 предназначен для коммутации и защиты силовых цепей переменного тока в промышленных электроустановках. Применяется в качестве главного автомата в распределительных щитах высокой мощности: на входе в цеховые трансформаторы, узлах питания крупных двигателей, конвейерных линий, сварочных комплексов и других нагрузках с токами выше 1000 А. Благодаря стационарной конструкции и монтажу на шину, идеально подходит для постоянной установки в закрытых ячейках и щитах с жесткими требованиями к безопасности.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Число полюсов: 3
• Номинальный ток: 1600 А
• Номинальное напряжение: 690 В
• Отключающая способность: 80 кА - способен безопасно отключить максимальный ток короткого замыкания в сетях с высокой потенциальной энергией
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания и диагностировать состояние сети
• Настройка защиты от перегрузки: от 640 А до 1600 А - можно адаптировать под реальную нагрузку, избегая ложных срабатываний
• Настройка защиты от КЗ: до 3200 А - защищает от импульсных токов, возникающих при авариях
• Защита от замыканий на землю: встроенная - автоматически отключает цепь при появлении тока утечки на корпус
• Степень защиты IP40 - предохраняет от доступа проводящих предметов диаметром более 1 мм, но не герметична; не предназначена для влажных сред
• Способ подключения: на шину - исключает использование кабельных выводов, повышает скорость монтажа и снижает риск плохого контакта
• Привод: электрический с встроенным моторным приводом (230 В переменного тока) - позволяет дистанционно включать/выключать устройство
• Управление: кнопка нажимная на лицевой панели + внешние команды через электромагнит и независимый расцепитель
• Вспомогательные контакты: 4 шт. - два для сигнализации положения (ВКЛ/ОТКЛ), один сигнальный, один резервный
• Конструкция: стационарная - фиксируется на монтажной плате, не снимается для обслуживания

Совместимость и монтаж

ВА-731 рассчитан на монтаж на шину с типовым шагом 50–70 мм. Для установки необходима металлическая монтажная плита с отверстиями под крепления устройства. Подключение силовых шин выполняется сзади - горизонтальное расположение контактов требует правильной ориентации при сборке щита. Устройство совместимо с шинами до 1600 А, соответствующих стандартам IEC 60947-2. В комплекте уже есть все необходимые элементы: моторный привод, электромагнит включения, независимый расцепитель - дополнительные модули не требуются. Обязательно проверьте соответствие габаритов монтажной площадки: устройство имеет жёсткие размеры, не допускающие бокового смещения.

Безопасность и стандарты

ВА-731 соответствует международному стандарту IEC 60947-2 для автоматических выключателей низкого напряжения. Электронный расцепитель обеспечивает точную классификацию токов по времени и величине, что снижает риск повреждений оборудования. Защита от замыканий на землю работает по принципу дифференциального тока, что соответствует требованиям к безопасности персонала. IP40 не гарантирует защиту от воды - применение в помещениях с повышенной влажностью или возможностью попадания жидкости запрещено.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для современных промышленных сетей с большими источниками питания
• Электронный расцепитель - позволяет гибко настраивать параметры защиты, отличается от тепловых аналогов точностью и функционалом
• Встроенные моторный привод и управление - обеспечивают возможность удалённого управления без ручного вмешательства
• Функция защиты от замыканий на землю - снижает риск поражения током и пожара при утечках
• Подключение на шину - минимизирует количество соединений, увеличивает надёжность и ускоряет сервисное обслуживание
• 4 вспомогательных контакта - позволяют легко интегрировать устройство в системы АСУ ТП и SCADA

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует сертификация Ex
• IP40 не обеспечивает защиту от влаги - нельзя использовать вне помещений или в сырых цехах без дополнительной оболочки
• Стационарная конструкция - невозможно демонтировать без отключения всей системы; ремонт требует полного отключения питания и снятия с монтажной плиты
• Работает только при наличии напряжения 230 В переменного тока для привода и расцепителей - при отключении питания отдельных цепей устройство может остаться заблокированным
• Не поддерживает механическое включение - только электрическое управление

Примеры использования

• Главный автомат на входе в цеховой распределительный пункт после трансформатора 10/0,4 кВ
• Щит питания группы станков с суммарной нагрузкой около 1500 А
• Контур защиты конвейера с частотниками и двигателями мощностью >100 кВт
• Система питания сварочного участка с высокими пусковыми токами
• Интеграция в автоматизированную систему управления с сигналами о состоянии (ВКЛ/ОТКЛ) и аварии

Практические советы

• Перед монтажом проверьте соответствие шины по току и габаритам - не используйте шины меньшего сечения, чем 1600 А
• Обеспечьте свободный доступ к лицевой панели для ручного управления и контроля индикации
• При использовании в составе АСУ ТП подключите вспомогательные контакты к контроллеру для мониторинга состояния
• Не включайте устройство без нагрузки - первое включение лучше выполнять под минимальной нагрузкой для тестирования расцепителя
• Проверяйте целостность изоляции и плотность контактов на шине каждые 6–12 месяцев - особенно при больших токах
• При необходимости замены расцепителя обращайтесь к официальному представителю DEKraft - внутренняя электроника не подлежит ремонту пользователем
