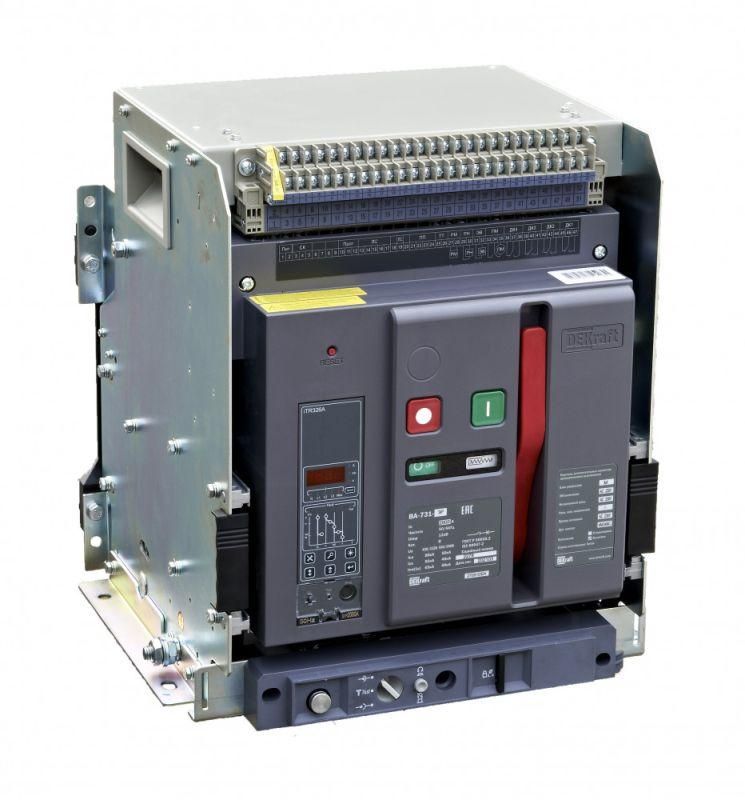

Выключатель автоматический воздушный 3P 1600А 80кА выкатной, расцепитель М ВА-731 | 27050DEK DEKraft APC

Автоматический выключатель воздушный выкатной 3P 1600А 80кА расцепитель М ВА-731 от DEKraft предназначен для защиты мощных электрических сетей до 690 В от перегрузок, коротких замыканий и замыканий на землю. Выкатная конструкция обеспечивает безопасное обслуживание без отключения питания всей системы, что делает ВА-731 идеальным решением для распределительных щитов промышленного уровня.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 1600А 80кА расцепитель М ВА-731 используется для коммутации и защиты высокомощных нагрузок в промышленных распределительных устройствах. Подходит для установки в главных вводах, секционных соединениях, питании крупных двигателей, конвейеров, сварочных установок и других систем с токами до 1600 А. Применяется в энергоемких объектах: заводы, ГЭС, метрополитены, водоканалы, химические производства.

Технические характеристики

• Тип: воздушный автоматический выключатель, выкатной
• Число полюсов: 3
• Номинальный ток: 1600 А
• Номинальное напряжение: 690 В переменного тока
• Номинальная отключающая способность: 80 кА
• Тип расцепителя: электронный, с возможностью точной настройки
• Настройка защиты от перегрузки: от 640 А до 1600 А
• Настройка защиты от КЗ: до 3200 А
• Защита от замыканий на землю: встроенная, с регулируемой чувствительностью
• Степень защиты IP40: защищён от доступа пальцев и твердых предметов >1 мм, но не от воды
• Способ подключения: заднее горизонтальное подключение на шину (busbar)
• Количество контактов: 4 (вкл/откл + сигнал положения + сигнальный контакт + независимый расцепитель)
• Привод: электрический, с встроенным моторным приводом 230 В переменного тока
• Управление: кнопка нажимная на передней панели
• Монтаж: на монтажную плату (рамку) внутри ячейки

Совместимость и монтаж

Автоматический выключатель ВА-731 устанавливается в специализированные выкатные камеры с направляющими и фиксирующими механизмами. Для работы требуется монтажная плита соответствующего габарита - устройство не крепится болтами, а вставляется в корзину. Подключение силовых проводников осуществляется исключительно через заднюю шину - предварительно подготовьте шины с нужными размерами и шагом. Учитывайте посадочные размеры: выкатной механизм требует свободного пространства спереди для извлечения. Комплектация включает все необходимые элементы: моторный привод, независимый расцепитель, сигнальные контакты - дополнительные модули не нужны для базового функционирования.

Безопасность и стандарты

ВА-731 соответствует требованиям международных норм IEC 60947-2 для воздушных выключателей. Наличие встроенной защиты от замыканий на землю повышает уровень безопасности при работе в TN-S и TT системах. IP40 обеспечивает защиту от случайного прикосновения к токоведущим частям, однако не допускается использование в условиях повышенной влажности, пыли или внешних воздействий - для таких сред рекомендуются корпуса с более высокой степенью защиты.

Преимущества

• Выкатная конструкция позволяет демонтировать аппарат без отключения питания остальной сети - снижает простои при техобслуживании
• Электронный расцепитель обеспечивает точную и гибкую настройку защитных порогов - адаптируется под конкретную нагрузку
• Встроенные моторный привод и независимый расцепитель позволяют удаленно управлять выключателем - совместим с АСУ ТП
• Четыре сигнальных контакта дают полную информацию о состоянии аппарата - удобно для интеграции в SCADA-системы
• Подключение на шину минимизирует количество кабельных соединений - снижает риск нагрева и потерь

Ограничения применения

• Не предназначена для установки вне закрытых щитов - IP40 не защищает от брызг, пыли и влаги
• Требуется жесткая механическая опора - нельзя использовать в вибрационных или подвижных конструкциях
• Работает только при наличии постоянного напряжения 230 В переменного тока для привода и расцепителей - без него управление невозможно
• Не поддерживает ручное включение/выключение при отсутствии электроэнергии - только электрический привод
• Имеет ограниченный температурный диапазон - не применяется при температурах ниже -25C и выше +60C без дополнительного обогрева/охлаждения

Примеры использования

• Главный ввод в цехе с несколькими трансформаторами - ВА-731 защищает всю линию от КЗ и перегрузок
• Щит питания конвейера на пищевом заводе - электронный расцепитель настраивается под пусковые токи двигателя
• Распределительный пункт метрополитена - возможность выкатки позволяет менять аппарат во время движения составов
• Система автономного электроснабжения с дизель-генератором - надежная защита при скачках напряжения

Практические советы

• Перед монтажом проверьте соответствие шин и размеров корзины - несоответствие вызывает деформацию механизма
• Обязательно подключите сигнальные контакты к контроллеру - они дают реальный статус аппарата, а не только команду
• При настройке расцепителя начинайте с минимальных значений - постепенно увеличивайте, чтобы избежать ложных срабатываний
• Регулярно проверяйте состояние контактов и механических деталей - даже при отключенном питании вибрации могут вызывать износ
• Для длительной эксплуатации используйте только оригинальные запчасти DEKraft - совместимость сторонних компонентов не гарантируется
