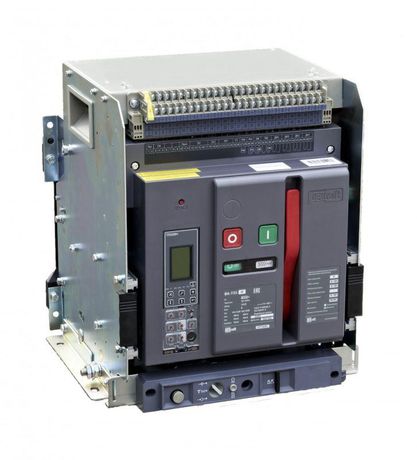

Выключатель автоматический воздушный 3P 1600А 80кА выкатной, расцепитель Н ВА-731 | 27073DEK DEKraft APC

Автоматический выключатель воздушный выкатной 3P 1600А 80кА расцепитель Н ВА-731 от DEKraft предназначен для защиты мощных электрических сетей от перегрузок, коротких замыканий и замыканий на землю. Устройство применяется в распределительных щитах промышленных объектов, где требуется высокая надежность, удалённый контроль и возможность быстрого обслуживания без отключения всей системы.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 1600А 80кА расцепитель Н ВА-731 используется для коммутации и защиты силовых цепей в системах с токами до 1600 А и напряжением до 690 В. Подходит для установки в крупных распределительных пунктах: заводские линии, насосные станции, системы кондиционирования, энергообъекты. Благодаря выкатной конструкции и электронному расцепителю типа H, устройство легко интегрируется в системы автоматизации и диспетчеризации.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Количество полюсов: 3
• Номинальный ток: 1600 А
• Номинальная отключающая способность: 80 кА
• Номинальное напряжение: 690 В
• Тип расцепителя: электронный, с возможностью точной настройки
• Настройка защиты от перегрузки: от 640 А до 1600 А
• Настройка защиты от КЗ: до 3200 А
• Защита от замыканий на землю: встроенная, с регулировкой порога
• Привод: электрический, с встроенным моторным приводом (230 В переменного тока)
• Способ подключения: заднее горизонтальное подключение на шину
• Степень защиты IP: IP40 (защита от предметов >1 мм, но не от воды)
• Управление: кнопка нажимная на передней панели
• Количество вспомогательных контактов: 4 (ВКЛ/ОТКЛ + сигнал положения в корзине + сигнальный контакт)
• Конструкция: выкатное устройство на направляющих
• Монтаж: фиксация на монтажную плату внутри ячейки

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 1600А 80кА расцепитель Н ВА-731 устанавливается в специализированные ячейки с соответствующими направляющими. Монтаж выполняется на монтажную плиту - устройство не требует болтовых соединений с шинами, так как подключение выполнено через заднюю горизонтальную шину. Для работы необходим доступ к тыльной стороне щита. Встроенные моторный привод и электромагнит включения работают от 230 В переменного тока - необходимо обеспечить питание для этих цепей. Все вспомогательные контакты (4 шт.) предназначены для подключения к системам АСУ ТП и сигнализации.

Безопасность и стандарты

Автоматический выключатель ВА-731 соответствует требованиям международных норм IEC 60947-2. Электронный расцепитель обеспечивает селективную защиту, снижает риск ложных срабатываний. Защита от замыканий на землю предотвращает опасные потенциалы на корпусах оборудования. IP40 позволяет использовать устройство в закрытых помещениях с контролируемой средой - не рекомендовано для улицы или сырых зон.

Преимущества

• Выкатная конструкция позволяет извлекать аппарат для обслуживания без отключения питания остальной части щита
• Электронный расцепитель типа H даёт гибкую настройку всех защитных функций, включая время срабатывания
• Встроенный моторный привод и электромагнит включения обеспечивают дистанционное управление
• Четыре вспомогательных контакта позволяют полностью интегрировать устройство в SCADA-системы
• Разделители полюсов повышают безопасность при работе рядом с активными частями

Ограничения применения

• Не предназначен для открытых площадок - степень защиты IP40 исключает использование во влажной или запылённой среде без дополнительной оболочки
• Требуется наличие монтажной платы и подходящей ячейки; нельзя установить в обычный щит без специальных направляющих
• Питание моторного привода и расцепителей - только 230 В переменного тока; не совместим с постоянным током или другими напряжениями
• Нельзя использовать в качестве главного рубильника - только для защиты и коммутации в рамках проекта

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощностью более 1 МВт
• Щит питания конвейерной линии с несколькими двигателями 400–500 кВт
• Центральный выключатель в системе бесперебойного питания (UPS) промышленного масштаба
• Участок ввода в распределительную подстанцию 6(10)/0,4 кВ

Практические советы

• Перед монтажом проверьте соответствие посадочного места - выкатной механизм требует точного зазора по бокам
• Используйте только 230 В переменного тока для питания моторного привода и расцепителей - неверное напряжение выведет из строя электронику
• При настройке расцепителя начинайте с минимальных значений и постепенно увеличивайте - это минимизирует риски ложных отключений
• Обязательно подключите все четыре вспомогательных контакта к системе учёта - они дают реальное состояние аппарата, а не просто команду
• При плановом обслуживании всегда используйте блокировку и отключайте питание управления - даже при выключенном основном токе есть напряжение на катушках
