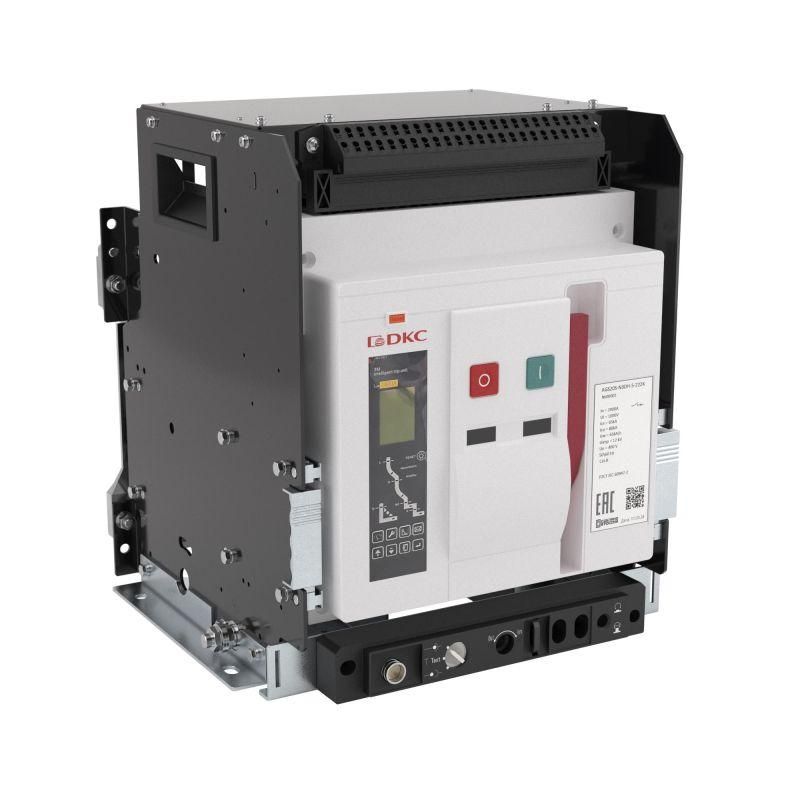

Выключатель автоматический воздушный AGS16S 3Р 1600А 80кА расцепитель 3H выкатн. управление 220В AC горизонт. подключение YON AGS16S-N3DH-6-222K ДКС

Автоматический выключатель воздушный AGS16S от бренда DKC (серии YON MAX AGS) - это надёжное устройство для защиты и управления мощными электрическими цепями до 415 В. Выкатная конструкция, высокая отключающая способность 80 кА и управление от сети 220 В AC делают AGS16S удобным решением для крупных объектов, где требуется частое обслуживание и безопасная работа при аварийных ситуациях.

Назначение и область применения

Автоматический выключатель воздушный AGS16S используется для коммутации и защиты электроустановок в сетях низкого напряжения до 415 В. Он обеспечивает:

• Рабочие включения и отключения нагрузки;
• Защиту от перегрузок;
• Защиту от коротких замыканий;
• Защиту от замыканий на землю (через расцепитель 3H).

Подходит для установки в распределительных щитах промышленных предприятий, энергообъектов, заводских линий, систем водоснабжения и насосных станций, где требуются большие токи и высокая надёжность.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Серия: YON MAX AGS
• Число полюсов: 3
• Номинальный ток: 1600 А
• Отключающая способность: 80 кА
• Тип расцепителя: 3H - трёхступенчатый, с защитой от перегрузок, короткого замыкания и замыкания на землю
• Управление: 220 В AC - катушка отключения/включения питается от переменного тока 220 В
• Исполнение: выкатное - позволяет извлекать аппарат из корпуса для обслуживания без демонтажа проводов
• Подключение: горизонтальное - входные и выходные шины расположены по бокам, что упрощает сборку в щитах с вертикальной компоновкой
• Максимальное напряжение: 415 В

Совместимость и монтаж

AGS16S рассчитан на установку в специализированные ячейки или рамы, совместимые с выкатной конструкцией серии YON MAX AGS. Для монтажа необходимо:

• Обеспечить свободный доступ к передней части аппарата для выдвижения;
• Соблюдать посадочные габариты и шаг крепления, соответствующие стандартам серии;
• Подключить силовые шины согласно схеме горизонтального подключения - фазы слева направо;
• Запитать катушку управления от сети 220 В AC через отдельную защиту (например, автомат 10–16 А);
• Не допускать механических усилий на выводы при подключении - они не предназначены для восприятия нагрузки от жил кабеля.

Выкатная система позволяет менять расцепители или выполнять профилактику без отключения всей системы - достаточно выдвинуть AGS16S на 30–50 см.

Безопасность и стандарты

Автоматический выключатель AGS16S соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Устройство имеет сертификаты на применение в промышленных электроустановках. Расцепитель 3H обеспечивает селективную защиту, снижая риск массового отключения оборудования при локальных авариях.

Преимущества

• Выкатная конструкция - минимизация простоев при техобслуживании;
• Высокая отключающая способность 80 кА - надёжная защита даже при серьёзных КЗ;
• Горизонтальное подключение - оптимально для компактных щитов с вертикальной планировкой;
• Управление 220 В AC - совместимо со стандартными системами автоматизации и кнопочными пунктами;
• Трёхступенчатый расцепитель 3H - точная адаптация под реальные условия нагрузки и типичные аварии в промышленности.

Ограничения применения

• Не предназначен для работы в условиях постоянной вибрации выше класса 1B по GOST 17516;
• Не рекомендован для установки вне помещений без дополнительной герметизации - IP-защита не указана и предполагается только внутренняя установка;
• Требует стационарной рамы или ячейки; самостоятельная установка на стену невозможна;
• Не поддерживает модульные расцепители других серий - только оригинальные 3H от YON MAX AGS;
• Нельзя использовать в сетях с напряжением выше 415 В - превышение вызывает повреждение изоляции и отказ расцепителей.

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 1 МВт;
• Щит питания конвейерной линии с несколькими двигателями по 400 А каждый;
• Распределительный пункт на заводе по переработке металла - там, где возможны импульсы тока при сварочных работах;
• Система бесперебойного питания (АВР) с двумя источниками - AGS16S служит переключателем и защитой.

Практические советы

• Перед первым запуском проверьте правильность подключения катушки управления - неверное напряжение (например, 380 В вместо 220 В) приведёт к её выходу из строя;
• При использовании в условиях повышенной запылённости регулярно осматривайте контакты - пыль может вызвать нагрев и окисление;
• Для долгой службы используйте только оригинальные расцепители 3H - аналоги могут не обеспечивать нужную чувствительность;
• При замене AGS16S сохраните положение выкатного механизма - он точно совпадает с другими аппаратами этой же серии;
• Не закрывайте выкатной механизм полностью во время работы - это затрудняет быстрое отключение в экстренной ситуации.
