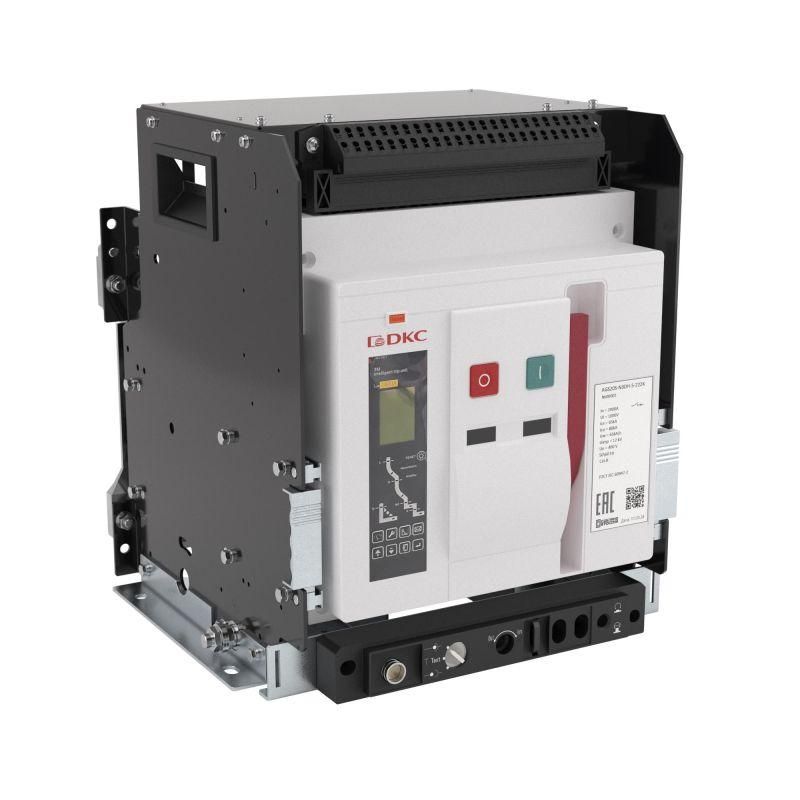

Выключатель автоматический воздушный AGS10S 3Р 1000А 80кА расцепитель 3H выкатн. управление 220В AC горизонт. подключение YON AGS10S-N3DH-6-222K ДКС

Автоматический выключатель воздушный AGS10S от DKC (ДКС) - это надёжное устройство для защиты и управления мощными электрическими цепями до 1000 А. Выкатная конструкция и горизонтальное подключение делают его удобным для установки в распределительных щитах промышленного типа.

Назначение и область применения

AGS10S используется для коммутации и защиты электроустановок в сетях переменного тока до 415 В. Устройство обеспечивает безопасную работу при рабочих включениях и отключениях, а также защищает от перегрузок, коротких замыканий и замыканий на землю. Подходит для крупных объектов: заводские линии, подстанции, системы бесперебойного питания, насосные станции, конвейеры и другие высокотоковые потребители.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 1000 А
• Отключающая способность: 80 кА
• Тип расцепителя: 3H (трёхступенчатый - длинная задержка, короткая задержка, мгновенный отсечка + защита от замыкания на землю)
• Управление: 220 В AC (электромагнитный привод для дистанционного включения/отключения)
• Исполнение: выкатное - позволяет извлекать аппарат из корпуса без демонтажа проводов
• Подключение: горизонтальное - входные и выходные шины расположены по бокам устройства
• Рабочее напряжение: до 415 В AC

Совместимость и монтаж

AGS10S устанавливается в специализированные ячейки или шкафы, соответствующие требованиям выкатного исполнения. Для монтажа требуется свободное пространство для выдвижения аппарата - минимум 800–1000 мм глубины перед шкафом. Горизонтальное подключение требует точного совпадения положения шин в распределительном устройстве. Кабельные соединения выполняются через верхние и нижние клеммы, доступные при полностью выдвинутом положении. Не рекомендуется использовать с вертикальным подключением - это нарушит механическую и электрическую целостность контактов.

Безопасность и стандарты

AGS10S соответствует международным нормам IEC 60947-2 и ГОСТ Р 50030.2. Расцепитель 3H обеспечивает селективную защиту, снижая риск ложных срабатываний. Конструкция исключает случайное прикосновение к токоведущим частям при закрытых дверцах шкафа. Электромагнитное управление 220 В AC работает в рамках допустимых колебаний напряжения +-15%, что повышает отказоустойчивость в условиях нестабильной сети.

Преимущества

• Выкатная система ускоряет обслуживание - замена или диагностика возможны без отключения всей линии
• Расцепитель 3H сочетает три уровня защиты в одном модуле, уменьшая необходимость в дополнительных устройствах
• Горизонтальное подключение упрощает компоновку в многоячеичных шкафах, особенно при плотной укладке оборудования
• Максимальная отключающая способность 80 кА обеспечивает надёжность даже в системах с высоким уровнем короткого замыкания
• Электромагнитное управление 220 В AC совместимо с большинством промышленных систем автоматизации

Ограничения применения

• Не предназначено для работы в средах с температурой ниже -25 C или выше +60 C
• Запрещён монтаж в местах с постоянной вибрацией без амортизирующих креплений
• Не поддерживает ручное управление - только электромагнитное (220 В AC); при отсутствии напряжения в цепи управления выключатель нельзя включить вручную
• Требует регулярной проверки состояния контактов и механизма выкатывания - не менее одного раза в год
• Не совместим с системами постоянного тока - только переменный ток до 415 В

Примеры использования

• Главный ввод в промышленном цехе с нагрузкой около 800–1000 А
• Защита преобразователя частоты на конвейерной линии
• Распределительный пункт на нефтеперерабатывающем заводе
• Щитовая автоматики в системе водоснабжения с мощными насосами
• Централизованное отключение группы двигателей при аварийной ситуации

Практические советы

• Перед установкой проверьте соответствие габаритов AGS10S и посадочного места - выкатной механизм требует точного зазора по ширине и глубине
• При использовании нескольких AGS10S в одном шкафу соблюдайте интервалы между аппаратами для теплоотвода - минимально 50 мм
• Настройте параметры расцепителя 3H согласно нагрузкам вашей сети; типовая настройка по умолчанию может не подходить для всех режимов
• Обязательно используйте блокировки безопасности при работе с выкатным механизмом - даже при отключенном питании внутри могут сохраняться заряды
• Запасные части (расцепители, пружины, контакты) лучше заказывать сразу после установки - срок поставки может достигать 4–6 недель
