Выключатель автоматический ВА-450 1600/1600А 3P 65кА выкатной v2 | mccb450-1600-1600v-v2 EKF

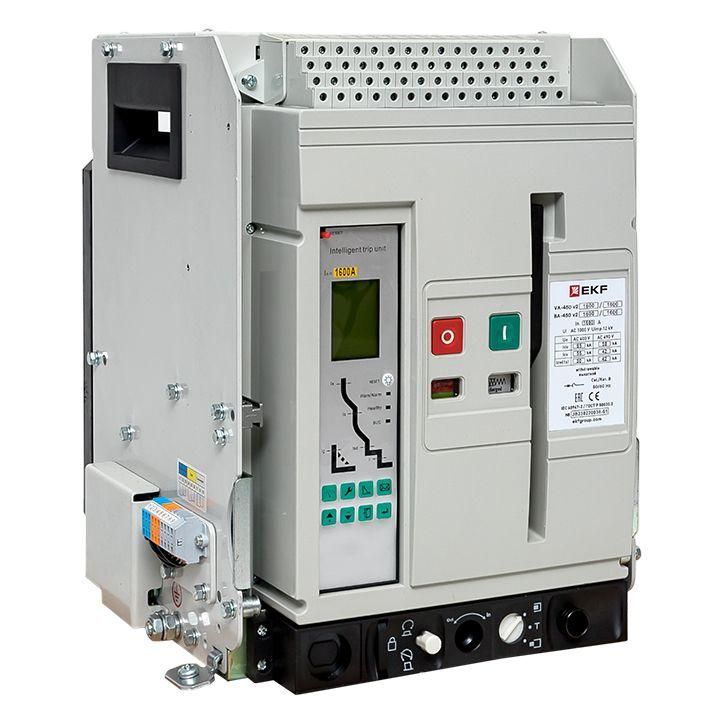

Автоматический выключатель ВА-450 1600/1600А 3P 65кА выкатной от EKF предназначен для защиты мощных трёхфазных сетей от перегрузок и коротких замыканий. Выкатная конструкция упрощает обслуживание и замену устройства без отключения всей системы. Артикул mccb450-1600-1600v-v2 соответствует серии ВА-45 v2 EKF и рассчитан на использование в промышленных распределительных щитах.

Назначение и область применения

Выключатель ВА-450 1600/1600А 3P 65кА выкатной используется как вводное устройство в ГРЩ, ЩС и на низкой стороне трансформаторных подстанций 10/0,4 кВ. Он защищает силовые линии, электродвигатели и отходящие цепи от аварийных токов - как при трёхфазных, так и при однофазных замыканиях на землю. Подходит для систем с автоматическим включением резерва (АВР), включая схемы с секционированием на трёх выключателях.

Технические характеристики

• Количество полюсов: 3 - обеспечивает защиту всех фаз трёхфазной сети;
• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Отключающая способность: 65 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400–690 В - работает в сетях переменного тока до 690 В, 50 Гц;
• Диапазон регулировки перегрузки: 640–1600 А - можно настроить порог срабатывания по перегрузке в этом пределе;
• Диапазон регулировки КЗ: 1600–25000 А - позволяет задать чувствительность к короткому замыканию;
• Тип элемента управления: рычажковый - удобное механическое управление вручную;
• Защита от замыканий на землю: да - встроенная функция для обнаружения утечек тока на корпус;
• Степень защиты: IP30 - защита от доступа инструментов и крупных частиц, но не от воды и пыли;
• Тип подключения: болтовое - кабельные жилы закрепляются болтами на клеммах;
• Количество НО контактов: 2 - два вспомогательных контакта для сигнализации состояния (например, “включен” / “отключен”).

Совместимость и монтаж

Выкатной механизм ВА-450 1600/1600А 3P 65кА позволяет выводить аппарат из шкафа на направляющие для осмотра, тестирования или замены - без демонтажа проводов. Для установки требуется шкаф с соответствующими направляющими и достаточным свободным местом для выдвижения. Болтовое подключение требует точного момента затяжки - используйте динамометрический ключ. Убедитесь, что сечение кабелей соответствует допустимому для 1600 А (обычно 2×(240–300) мм2 медных жил). Монтаж возможен только в вертикальном положении, как указано в документации EKF.

Безопасность и стандарты

Выключатель ВА-450 1600/1600А 3P 65кА соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей. Защита от замыканий на землю реализована через дифференциальный модуль, обеспечивающий соответствие требованиям безопасности при утечках. IP30 не гарантирует защиту от брызг или пыли - не устанавливайте в сырых или запылённых помещениях без дополнительной оболочки.

Преимущества

• Выкатная конструкция снижает время техобслуживания и исключает необходимость отключения всего щита;
• Широкий диапазон регулировки перегрузки и КЗ позволяет точно адаптировать защиту под конкретную нагрузку;
• Встроенная защита от замыканий на землю повышает безопасность в сетях TN-S и TT;
• Наличие двух НО контактов упрощает интеграцию в системы контроля и АВР;
• Максимальная отключающая способность 65 кА делает устройство подходящим для высоких токов КЗ в промышленных сетях.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP30 недостаточна;
• Требует специализированного шкафа с выкатными направляющими - нельзя установить в обычный щит без доработки;
• Не имеет встроенной дуговой защиты - при работе вблизи взрывоопасных зон необходимо применять дополнительные меры;
• Не рекомендован для частых операций включения/выключения - предназначен для редкого ручного управления, не для частого коммутирования;
• Подключение только болтовое - невозможно использовать с быстроразъёмными клеммами или шинами типа Busbar без переходных решений.

Примеры использования

• Вводной автомат в ГРЩ промышленного предприятия с питанием от трансформатора 10/0,4 кВ;
• Защита главного двигателя насосной станции мощностью более 500 кВт;
• Участок распределительной сети в цехе с несколькими отходящими линиями и АВР;
• Щиты собственных нужд (СН) на энергообъектах, где важна надёжность и возможность быстрой замены.

Практические советы

• Перед первым включением проверьте настройки токов перегрузки и КЗ - они должны соответствовать расчетным нагрузкам вашей сети;
• Используйте только сертифицированные болты и гайки с указанным моментом затяжки - некорректное подключение вызывает нагрев и отказ;
• При использовании в АВР убедитесь, что сигналы с НО контактов правильно подключены к контроллеру;
• Проверяйте состояние контактов и механизма каждый год - особенно после нескольких срабатываний по КЗ;
• Для замены выключателя ВА-450 1600/1600А 3P 65кА выкатной всегда отключите питание и заблокируйте шкаф - даже при выведенном состоянии есть опасность напряжения на входных клеммах.
