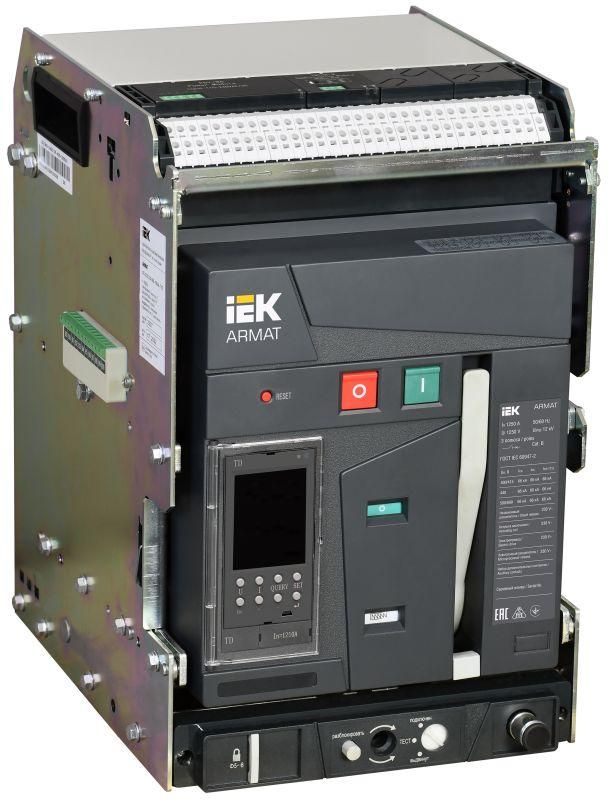

Выключатель автоматический воздушный 3п A 1250А 66кА TD выдвижн. с комплектом аксессуаров ARMAT IEK AR-ACB-3VA-066-1250A-TDCF

Автоматический выключатель воздушный выдвижного исполнения 3P A 66кА 1250А расцепитель TD с комплектом аксессуаров (мотор привод катушка включения катушка отключения) от бренда IEK (ИЭК) - это надёжное устройство для защиты и управления мощными электрическими цепями в промышленных установках. Артикул ar-acb-3va-066-1250a-tdcf обеспечивает высокую отключающую способность, встроенную автоматизацию и совместимость с системами контроля.

Назначение и область применения

Устройство применяется для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Подходит для использования в распределительных щитах промышленных предприятий, энергообъектах, водоканалах, метрополитенах и других объектах с высокой потребляемой мощностью. Устанавливается в качестве основного или секционного выключателя в цепях с номинальным напряжением до 400 В.

Технические характеристики

• Номинальный ток: 1250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 66 кА
• Номинальное напряжение: 400 В
• Тип расцепителя: Электронный (TD), с настраиваемыми параметрами
• Диапазон защиты от перегрузки: 500–1250 А
• Диапазон срабатывания при КЗ: 1250–50 000 А
• Встроенный моторный привод: Да - обеспечивает дистанционное управление
• Катушки включения и отключения: В комплекте - позволяют управлять выключателем через внешние сигналы
• Защита по минимальному напряжению: Да - предотвращает самовключение при восстановлении питания
• Степень защиты IP: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Вспомогательные контакты: 6 шт. - для сигнализации состояния (включен/отключен) и подключения к АСУ
• Способ монтажа: На монтажные элементы (выдвижной механизм)
• Подключение силовых цепей: Болтовое
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Автоматический выключатель воздушный выдвижного исполнения 3P A 66кА 1250А расцепитель TD с комплектом аксессуаров (мотор привод катушка включения катушка отключения) устанавливается в ячейки с соответствующим выдвижным механизмом. Для работы требуется наличие направляющих и фиксирующих элементов, совместимых с конструкцией серии ARMAT. Монтаж выполняется только при отключённом питании. Болтовые зажимы требуют точного момента затяжки - используйте динамометрический ключ. Выдвижная конструкция позволяет безопасно извлекать устройство для обслуживания без демонтажа проводов.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50030.2. Расцепитель обеспечивает селективную защиту, снижая риск ложных срабатываний. Защита по минимальному напряжению исключает автономное включение после отключения, что повышает безопасность персонала. IP30 не предусматривает защиту от влаги - установка допускается только внутри закрытых щитовых помещений.

Преимущества

• Встроенные моторный привод, катушки включения и отключения - обеспечивают полную автоматизацию без внешних модулей
• Электронный расцепитель TD - гибкая настройка порогов срабатывания, возможность интеграции с системами SCADA
• 6 вспомогательных контактов - удобны для сборки схем сигнализации и удалённого контроля
• Выдвижное исполнение - ускоряет сервисное обслуживание и замену
• Гарантия 5 лет - подтверждает надёжность конструкции

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP30 не защищает от влаги и пыли
• Работает только при температуре окружающей среды, указанной в документации производителя (обычно –25…+40 C)
• Требует стабильного напряжения питания для катушек и привода - колебания более +-15% могут вызвать отказ
• Не поддерживает протокол Modbus - связь с системами управления осуществляется только через вспомогательные контакты

Примеры использования

• Главный входной выключатель в распределительном пункте промышленного цеха
• Секционный выключатель между двумя источниками питания (резервирование)
• Управление крупными насосными станциями или вентиляторами с частым запуском
• Цепи питания конвейерных линий с высокой пусковой нагрузкой

Практические советы

• Перед первым включением проверьте настройки расцепителя - убедитесь, что ток перегрузки установлен в пределах реальной нагрузки (не выше 80% от 1250 А)
• При использовании моторного привода убедитесь, что напряжение на катушках соответствует заявленному (обычно 220 В переменного тока)
• Для долговечности механизма - не чаще одного раза в месяц проводите механическое перемещение выкатного блока без нагрузки
• При замене устройства сохраняйте положение болтовых соединений - они имеют специфическую последовательность затяжки
• Обязательно используйте изолирующие средства при работе рядом с контактами - даже при отключении может сохраняться остаточное напряжение
