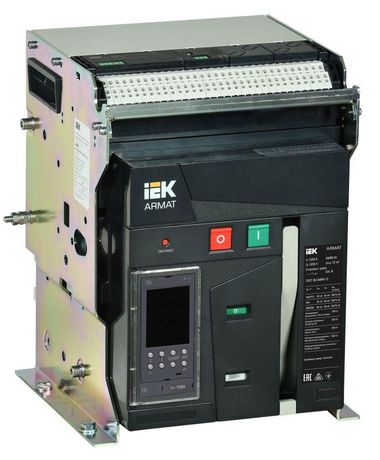

Выключатель автоматический воздушный ARMAT стационарного исполнения 3P типоразмер B 85кА 1250А расцепитель TD с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3FB-085-1250A-TDCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3FB-085-1250A-TDCF - устройство стационарного исполнения для защиты и управления мощными электрическими цепями до 1250 А. Комплектуется моторным приводом, катушками включения и отключения, а также шестью вспомогательными контактами, что делает его подходящим для автоматизированных систем и промышленных объектов.

Назначение и область применения

Выключатель предназначен для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Применяется в распределительных щитах промышленных предприятий, энергообъектах, на заводах, в крупных жилых комплексах и других местах, где требуется надёжная защита цепей с высокой токовой нагрузкой. Подходит для установки в основной вводной ячейке, на секционных разъединителях и между шинами распределительных устройств.

Технические характеристики

• Номинальный ток: 1250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Номинальное напряжение: 400 В (работает в сетях до 690 В согласно серии ARMAT)
• Тип расцепителя: электронный - обеспечивает точную настройку и гибкую защиту
• Диапазон защиты от перегрузки: 500–1250 А - можно настраивать под реальную нагрузку
• Диапазон срабатывания при КЗ: 1250–50 000 А - адаптивная защита от больших токов аварийного режима
• Защита по минимальному напряжению: да - предотвращает самовключение при восстановлении питания после провала
• Степень защиты IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Количество вспомогательных контактов: 6 шт. - используются для сигнализации состояния (включен/отключен) и подключения к системам АСУ ТП
• Моторный привод: встроенный, электрический - позволяет управлять выключателем дистанционно через кнопки или PLC
• Способ монтажа: на монтажные элементы - фиксируется на раме или направляющих внутри распределительного устройства
• Подключение силовых цепей: болтовое - требует качественного затягивания клемм
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Выключатель IEK AR-ACB-3FB-085-1250A-TDCF совместим с монтажными элементами стандарта для стационарных воздушных выключателей. Устанавливается в сборные распределительные устройства типа ЯК, ЩРН, либо в собственные каркасы с достаточным свободным пространством. Болтовое подключение требует использования медных шин или кабелей сечением, соответствующим 1250 А. Для правильного монтажа необходимо соблюдать зазоры между фазами и корпусом, указанные в руководстве по эксплуатации. Моторный привод и катушки включения/отключения подключаются к слаботочным цепям 24…230 В постоянного или переменного тока - проверьте соответствие напряжения управления перед подключением.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что гарантирует его соответствие европейским нормам IEC 60947-2. Электронный расцепитель обеспечивает селективность и точность срабатывания, снижая риск ложных отключений. Наличие защиты по минимальному напряжению исключает опасное самовключение оборудования при восстановлении сети после аварии. IP30 не обеспечивает защиту от влаги - не применяйте в сырых помещениях без дополнительной герметизации.

Преимущества

• Встроенная система дистанционного управления - не нужен ручной рычаг, управление возможно из удалённого пункта
• Широкий диапазон настройки расцепителей - легко адаптировать под конкретную нагрузку без замены аппарата
• 6 вспомогательных контактов - позволяют интегрировать выключатель в системы контроля и автоматизации
• Высокая отключающая способность (85 кА) - подходит для сетей с большими источниками КЗ, таких как трансформаторные подстанции
• Долгий срок службы и 5 лет гарантии - снижают затраты на обслуживание

Ограничения применения

• Не предназначен для установки в условиях повышенной влажности, запылённости или агрессивной среды - степень защиты IP30 недостаточна
• Требует стационарной установки - нельзя использовать как переносной или мобильный аппарат
• Не имеет интерфейса Modbus в базовой комплектации - для связи с SCADA необходима доп. опция
• Большой вес и габариты - требуют прочной монтажной платформы и доступа для обслуживания
• Не рекомендован для бытовых или малых коммерческих объектов - избыточен по мощности и стоимости

Примеры использования

• Основной ввод в промышленном цехе с питанием от трансформатора 10/0,4 кВ
• Разделение секций в распределительном устройстве 0,4 кВ
• Управление крупными двигателями (более 500 кВт) через PLC и дистанционные команды
• Щиты автоматического ввода резерва (АВР) - благодаря катушкам включения/отключения и сигналам контактов
• Объекты с высокой плотностью потребления: торговые центры, больницы, метрополитены

Практические советы

• Перед первым включением проверьте настройки расцепителя - они могут отличаться от заводской установки
• При использовании моторного привода убедитесь, что напряжение управления совпадает с заявленным (обычно 24 В DC / 230 В AC)
• Затягивайте болты силовых соединений с моментом, указанным в документации - недостаточное усилие вызывает нагрев, избыточное - повреждает контакты
• Регулярно осматривайте контакты и механизмы - особенно при частых операциях включения/отключения
• Для интеграции в АСУ ТП используйте вспомогательные контакты: один для сигнала “включено”, другой - “отключено”
• Не устанавливайте рядом с источниками тепла выше +40 C - температурный коэффициент влияет на работу электронного расцепителя
