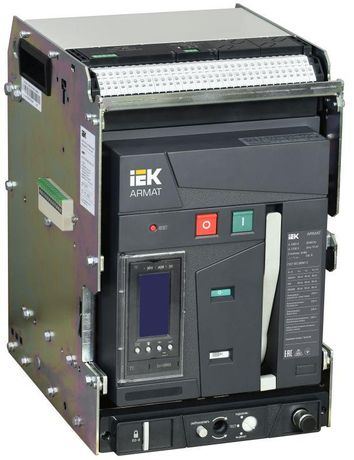

Выключатель автоматический воздушный 3п A 1000А 66кА выдвижной TY с акс. ARMAT IEK AR-ACB-3VA-066-1000A-TYCF

Автоматический выключатель воздушный выдвижного исполнения 3P 66кА 1000А TY с аксессуарами (мотор привод катушка включения катушка отключения) от бренда IEK предназначен для надежной защиты мощных электрических цепей в промышленных установках. Модель из серии ARMAT оснащена встроенными механизмами управления и подходит для частых операций включения/выключения. Артикул ar-acb-3va-066-1000a-tycf обеспечивает совместимость с системами автоматизации благодаря электронному расцепителю и интерфейсу связи.

Назначение и область применения

Автоматический выключатель воздушный выдвижного исполнения 3P 66кА 1000А TY используется для защиты электрических сетей от коротких замыканий и длительных перегрузок. Также он применяется для ручного и удалённого включения и отключения нагрузки. Подходит для установки в распределительных щитах крупных предприятий: заводов, энергообъектов, ЖКХ, торгово-логистических комплексов. Благодаря высокой отключающей способности и возможности модульной настройки, модель идеальна там, где требуется точная защита и управление мощностями выше 800 кВт.

Технические характеристики

• Номинальный ток: 1000 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Число полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 66 кА - способность безопасно прервать ток короткого замыкания величиной до 66 тысяч ампер.
• Рабочее напряжение: 400 В - оптимально для сетей 400/230 В переменного тока.
• Тип расцепителя: Электронный - позволяет точно настраивать пороги срабатывания по времени и току, отличается гибкостью по сравнению с тепловыми аналогами.
• Диапазон защиты от перегрузки: 400–1000 А - можно настроить чувствительность под конкретную нагрузку, даже ниже номинала аппарата.
• Задержка при КЗ: 1000–50000 А - режим немедленного отключения при сверхтоке, исключает ложные срабатывания при пусковых импульсах.
• Моторный привод: Да - обеспечивает дистанционное перемещение выключателя между рабочими положениями (включен / отключен / обслуживание).
• Подключение силовых контактов: Болтовое - требует профессионального монтажа с соблюдением усилия затяжки.
• Вспомогательные контакты: 6 шт. - используются для сигнализации состояния (вкл./откл.), передачи сигналов в системы АСУ ТП.
• Степень защиты IP30: Защита от доступа инструментов и частиц больше 2,5 мм; не герметичен, не предназначен для уличной установки.
• Гарантия: 60 месяцев - один из самых длинных сроков среди аналогов.

Совместимость и монтаж

Автоматический выключатель воздушный выдвижного исполнения 3P 66кА 1000А TY монтируется на специальные направляющие рампы (монтажные элементы), предусмотренные в сборочных ячейках типа KSE, RMU или аналогичных. Выдвижная конструкция позволяет легко выводить аппарат из корпуса для диагностики или ремонта без демонтажа проводов. Для работы с моторным приводом необходим источник питания 24…230 В постоянного или переменного тока - проверьте соответствие напряжения управления с заявленными требованиями. Все болтовые соединения должны выполняться с моментом, указанным в руководстве пользователя - переусилие вызывает деформацию контактных поверхностей.

Безопасность и стандарты

Модель соответствует ГОСТ Р 50030.2 - основному нормативу для воздушных выключателей в России. Применяет принципы двойной безопасности: механическая блокировка предотвращает случайное включение при открытой камере, а электронный расцепитель контролирует все параметры тока в реальном времени. Устройство имеет сертификат соответствия ЕАЭС и допущено к использованию в условиях повышенной опасности согласно ПУЭ.

Преимущества

• Высокая отключающая способность (66 кА) снижает риск аварий при больших токах КЗ.
• Электронный расцепитель даёт возможность программирования времятоковых характеристик - адаптивная защита под любой технологический процесс.
• Встроенный моторный привод исключает потребность во внешних механизмах - экономит место и упрощает интеграцию в автоматизированные системы.
• Шесть вспомогательных контактов позволяют реализовать сложные алгоритмы контроля и сигнализации без дополнительных устройств.
• Гарантия 5 лет - показатель уверенности производителя в долговечности конструкции.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от воды и пыли средней плотности.
• Требуется наличие свободного места вокруг аппарата для проведения выдвижения - минимум 80 см спереди и 60 см сбоку.
• Не работает без внешнего источника питания для моторного привода и электронного расцепителя - при отключении питания система теряет часть функций управления.
• Не рекомендован для бытовых сетей - слишком мощный и дорогой для нагрузок менее 400 А.
• Не поддерживает протокол Modbus в базовой комплектации - нужна дополнительная плата или модуль (не указано в характеристике).

Примеры использования

• Главный входной автомат в распределительном пункте завода с суммарной нагрузкой около 800 кВт.
• Щит главного распределения жилого микрорайона с несколькими трансформаторами.
• Линии питания насосных станций, конвейерных линий, печей индукционного нагрева.
• Объекты с высокой вероятностью возникновения КЗ - металлургия, химическая промышленность, судостроение.

Практические советы

• Перед первым запуском обязательно проверьте настройки расцепителя - они могут быть установлены на максимум с завода.
• При монтаже используйте только медные шины подходящего сечения - алюминий недопустим из-за окисления и плохого контакта.
• Регулярно проверяйте состояние болтовых соединений каждые 6–12 месяцев - особенно после первого года эксплуатации.
• Для дистанционного управления подключите моторный привод через PLC - так будет возможно формирование событий в SCADA-системе.
• Не открывайте крышку при наличии напряжения - даже при отключении выключателя внутри остаются заряды в конденсаторах расцепителя.
