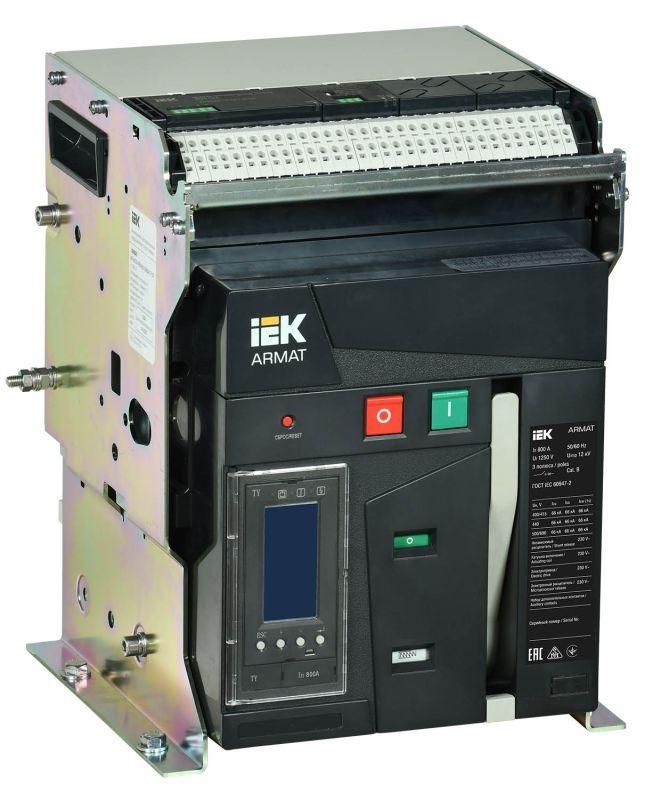

Выключатель автоматический воздушный 3п A 800А 66кА TY стац. с комплектом аксессуаров ARMAT IEK AR-ACB-3FA-066-0800A-TYCF

Автоматический выключатель воздушный стационарного исполнения 3P A 66кА 800А TY с комплектом аксессуаров (мотор привод катушка включения катушка отключения) от бренда IEK - устройство для защиты и управления мощными электрическими цепями в промышленных установках. Модель из серии ARMAT оснащена встроенными механизмами автоматического включения/выключения и подходит для систем с напряжением до 400 В и током до 800 А.

Назначение и область применения

Автоматический выключатель воздушный стационарного исполнения 3P A 66кА 800А TY предназначен для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или удалённого включения и отключения нагрузки. Применяется в распределительных щитах крупных объектов: заводов, энергоузлов, жилых комплексов, торговых центров и других местах с высокой плотностью потребления энергии. Подходит для работы в составе автоматизированных систем управления благодаря наличию электронного расцепителя и возможности подключения внешних устройств через вспомогательные контакты.

Технические характеристики

• Номинальный ток: 800 А
• Количество полюсов: 3
• Номинальная отключающая способность: 66 кА - способен безопасно отключить аварийный ток короткого замыкания такой величины
• Номинальное напряжение: 400 В (работает в сетях до 690 В согласно серии ARMAT)
• Тип расцепителя: электронный - обеспечивает точную настройку порогов срабатывания и диагностику состояния сети
• Диапазон защиты от перегрузки: 320–800 А - можно настраивать под конкретную нагрузку
• Диапазон защиты от КЗ: 800–50 000 А - гибкая настройка чувствительности к импульсным токам
• Моторный привод: встроенный электрический - позволяет управлять выключателем дистанционно без ручного воздействия
• Катушки включения и отключения: есть - обеспечивают управление сигналами от внешних систем (например, PLC)
• Защита по минимальному напряжению: да - предотвращает самопроизвольное включение при восстановлении питания после провала
• Количество вспомогательных контактов: 6 шт - используются для сигнализации положения (включен/отключен), контроля состояния системы
• Степень защиты IP30 - защищён от доступа посторонних предметов (>2,5 мм), но не от воды; требует установки в закрытые щитовые помещения
• Способ подключения: болтовое - надёжное, долговечное соединение с шинами или кабелями
• Гарантийный срок: 60 месяцев - один из самых длинных в классе аналогичных устройств

Совместимость и монтаж

Устройство монтируется на специальные монтажные элементы (дино-рейки или рамы) внутри распределительных щитов. Для подключения силовых цепей используется болтовое соединение - требуется соблюдение момента затяжки и использование подходящих контактных площадок. Автоматический выключатель воздушный стационарного исполнения 3P A 66кА 800А TY совместим с другими аппаратами серии ARMAT и может использоваться в качестве основного входного автомата в щите средней и большой мощности. Управление осуществляется через катушки включения/отключения и моторный привод - необходимо подвести питание 24 В постоянного или переменного тока (уточнять по документации производителя).

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным нормам безопасности для оборудования низковольтного распределения. Электронный расцепитель обеспечивает селективную защиту, снижая риск массового отключения всей сети при локальной аварии. Защита по минимальному напряжению исключает опасное самопроизвольное включение оборудования после перебоя питания.

Преимущества

• Встроенные моторный привод и катушки позволяют полностью отказаться от ручного управления - идеально для автоматизации
• Широкий диапазон настройки расцепителей (от 320 А до 50 кА) адаптирует устройство под различные типы нагрузок
• 6 вспомогательных контактов предоставляют достаточные возможности для интеграции в SCADA и другие системы контроля
• Гарантия 5 лет указывает на высокую надёжность конструкции и качество сборки
• Поддерживается серия ARMAT - легко найти запчасти, аксессуары и аналогичные модели для масштабирования системы

Ограничения применения

• Степень защиты IP30 не допускает установку во влажных, пыльных или открытых зонах - обязательно помещение с контролируемой средой
• Не предназначен для мобильных или передвижных установок - только стационарное исполнение
• Требуется профессиональный монтаж: болтовые соединения должны выполняться с соблюдением усилия, иначе возникнет нагрев и выход из строя
• Работает только при наличии внешнего управления (катушки и привод) - без подачи напряжения на них автомат не сможет включиться дистанционно
• Не имеет интерфейса Modbus в данной модификации - если нужна связь с системой управления, проверьте наличие опций или заказывайте другую версию

Примеры использования

• Главный входной автомат в распределительном щите производственного цеха с мощностью более 500 кВт
• Защита главного питания многоэтажного офисного здания с несколькими трансформаторами
• Контроль и отключение секции конвейера в пищевой промышленности при аварии
• Обеспечение селективной защиты в системах с несколькими уровнями автоматических выключателей

Практические советы

• Перед монтажом проверьте посадочные размеры и совместимость с вашей монтажной рамой - модель рассчитана на стандартные крепления серии ARMAT
• Для дистанционного управления убедитесь, что источник питания для катушек и моторного привода соответствует заявленным параметрам (обычно 24 В DC/AC)
• При настройке расцепителя начинайте с нижнего значения (320 А) и повышайте постепенно - так проще избежать ложных срабатываний
• Регулярно проверяйте состояние болтовых соединений - особенно после первых 100 циклов включения/отключения
• Если планируете интеграцию в систему автоматизации - выбирайте версию с Modbus, поскольку текущая модель не предоставляет эту возможность
