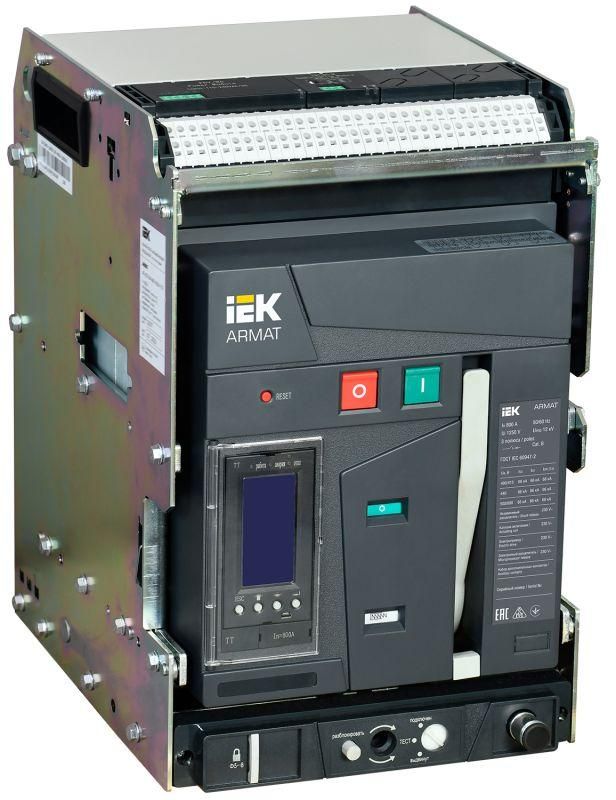

Выключатель автоматический воздушный 3п A 800А 66кА TT выдвижн. с комплектом аксессуаров ARMAT IEK AR-ACB-3VA-066-0800A-TTCF

Автоматический выключатель воздушный выдвижного исполнения 3P A 66кА 800А расцепитель TT с комплектом аксессуаров (мотор привод катушка включения катушка отключения) от бренда IEK - это надёжное устройство для защиты и управления мощными электрическими цепями в промышленных установках. Модель из серии ARMAT оснащена встроенным моторным приводом и электронным расцепителем, обеспечивает высокую отключающую способность и удобную эксплуатацию через удалённое управление.

Назначение и область применения

Автоматический выключатель воздушный выдвижного исполнения 3P A 66кА 800А расцепитель TT с комплектом аксессуаров (мотор привод катушка включения катушка отключения) предназначен для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Подходит для использования в распределительных щитах промышленных предприятий, энергообъектов, заводов, ЖКХ и других объектов с высокой потребляемой мощностью. Устройство применяется там, где требуется надёжная защита и возможность автоматизированного управления - например, на входе в трансформаторные подстанции, у питаемых крупных двигателей или на секционированных шинах.

Технические характеристики

• Номинальный ток: 800 А
• Количество полюсов: 3
• Номинальная отключающая способность: 66 кА
• Номинальное напряжение: 400 В (рабочий диапазон до 690 В)
• Тип расцепителя: Электронный, с функцией защиты по минимальному напряжению
• Диапазон настройки защиты от перегрузки: 320–800 А
• Диапазон срабатывания при КЗ без выдержки времени: 800–50 000 А
• Привод: Электрический, с встроенным моторным приводом
• Способ монтажа: На монтажные элементы (выдвижной корпус)
• Подключение силовых цепей: Болтовое
• Степень защиты IP: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды и пыли)
• Вспомогательные контакты: 6 шт. (для сигнализации состояния и управления)
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Устройство выполнено в выдвижном исполнении - это позволяет безопасно отсоединить его от основной сети без демонтажа проводов. Для монтажа используется специальная рампа или направляющие, совместимые с сериями ARMAT. Автоматический выключатель воздушный выдвижного исполнения 3P A 66кА 800А расцепитель TT с комплектом аксессуаров (мотор привод катушка включения катушка отключения) устанавливается в ячейки распределительных устройств с соответствующим габаритом. Болтовое подключение требует точного момента затяжки - следуйте рекомендациям производителя. Встроенные катушки включения и отключения позволяют управлять выключателем дистанционно через внешние команды (например, от PLC). Моторный привод обеспечивает автоматическое перемещение в положение “включено” или “отключено”, снижает риск человеческой ошибки и повышает скорость обслуживания.

Безопасность и стандарты

Автоматический выключатель воздушный выдвижного исполнения 3P A 66кА 800А расцепитель TT с комплектом аксессуаров (мотор привод катушка включения катушка отключения) соответствует требованиям ГОСТ Р 50030.2. Электронный расцепитель обеспечивает точную и настраиваемую защиту, исключая ложные срабатывания. Защита по минимальному напряжению предотвращает работу оборудования при аварийно низком напряжении, защищая двигатели и другие чувствительные нагрузки. IP30 не предусматривает защиту от влаги - устройство следует устанавливать внутри закрытых щитовых помещений.

Преимущества

• Встроенный моторный привод - позволяет выполнять включение/отключение без физического доступа к аппарату, что особенно важно в труднодоступных местах.
• Электронный расцепитель с широким диапазоном настройки - даёт гибкость адаптации под конкретную нагрузку, включая тонкую настройку тока перегрузки и КЗ.
• 6 вспомогательных контактов - обеспечивают полноценную интеграцию в системы АСУ ТП, SCADA, сигнализации состояния “вкл./откл.”, “неисправность”.
• Выдвижная конструкция - ускоряет сервисное обслуживание, ремонт и замену без отключения всей системы.
• Гарантия 5 лет - свидетельствует о высокой надёжности сборки и использовании качественных компонентов.

Ограничения применения

• Не предназначен для работы вне помещения - степень защиты IP30 не защищает от влаги, пыли и агрессивной среды.
• Работает только при номинальном напряжении до 690 В; использование выше этого значения недопустимо.
• Требует стабильного питания для катушек включения/отключения - скачки напряжения в цепях управления могут вызвать отказ.
• Не имеет интерфейса Modbus - хотя серия ARMAT поддерживает эту опцию, данная модификация не включает её, поэтому нельзя использовать для удалённой диагностики по протоколу.
• Максимальный ток перегрузки ограничен 800 А - не подходит для нагрузок выше этого значения даже при наличии запаса по току.

Примеры использования

• Главный ввод в распределительном щите промышленного цеха с мощностью более 500 кВт.
• Щит питания группы насосных станций, где требуется частое включение/отключение и защита от перегрузки.
• Система резервирования питания на объектах с двумя источниками - для автоматической передачи нагрузки между шинами.
• Участки с большими электродвигателями (более 200 кВт), где важна точная настройка тока срабатывания КЗ.

Практические советы

• Перед первым включением проверьте правильность настройки тока перегрузки - он должен быть равен или чуть ниже максимального рабочего тока нагрузки, но не менее 320 А.
• Обязательно используйте болтовое соединение с соблюдением усилия затяжки - указанного в руководстве, чтобы избежать нагрева и окисления контактов.
• Проверяйте состояние вспомогательных контактов при каждом плановом обслуживании - они часто выходят из строя при частых циклах.
• При работе с моторным приводом убедитесь, что цепь управления (катушки) получает стабильное напряжение - лучше использовать отдельный источник питания.
• Для быстрого ремонта всегда имейте запасной выключатель того же типа - выдвижная система позволяет менять его за 15–20 минут без отключения всего щита.
