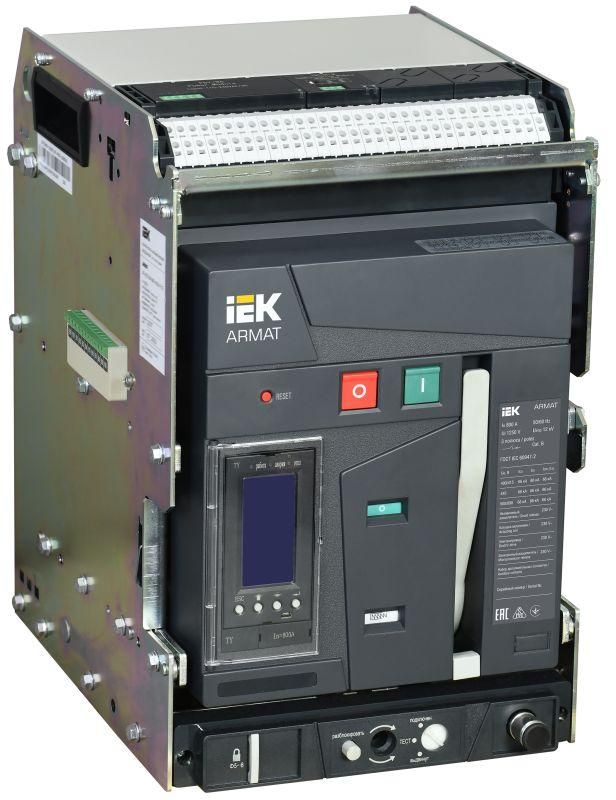

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P типоразмер A 66кА 800А расцепитель TY с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VA-066-0800A-TYCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VA-066-0800A-TYCF предназначен для защиты электрических цепей от перегрузок и коротких замыканий, обеспечивает удалённое управление и надёжную работу в промышленных системах с высокими токами. Выключатель оснащён встроенными аксессуарами - моторным приводом, катушками включения и отключения - и соответствует требованиям ГОСТ Р 50030.2.

Назначение и область применения

Выключатель IEK (ИЭК) AR-ACB-3VA-066-0800A-TYCF используется для защиты и управления мощными электрическими цепями переменного тока. Применяется в распределительных щитах промышленных предприятий, энергообъектах, заводских линиях, насосных станциях и других установках с нагрузкой до 800 А. Подходит для частого оперативного включения/выключения оборудования благодаря электрическому приводу. Обеспечивает безопасную изоляцию цепи при аварийных ситуациях - КЗ или перегреве.

Технические характеристики

• Номинальный ток: 800 А - максимальный постоянный ток, который выключатель может проводить длительно без повреждений;
• Количество полюсов: 3 - защищает три фазы трёхфазной сети;
• Номинальная отключающая способность: 66 кА - способен безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400 В - оптимально для сетей 400/230 В; допускает работу до 690 В согласно серии ARMAT;
• Электронный расцепитель - точная настройка порогов срабатывания, возможность диагностики состояния системы;
• Диапазон защиты от перегрузки: 320–800 А - можно настраивать чувствительность под конкретную нагрузку;
• Диапазон срабатывания при КЗ: 800–50 000 А - быстрое отключение даже при экстремальных токах;
• Встроенный моторный привод - позволяет управлять выключателем дистанционно через кнопки или систему АСУ;
• Катушки включения и отключения - обеспечивают командное управление без механического воздействия;
• 6 вспомогательных контактов - передают сигналы о состоянии (закрыт/открыт) в или сигнализацию;
• Защита по минимальному напряжению - предотвращает самопроизвольное включение при восстановлении питания после просадки;
• Степень защиты IP30 - защищён от доступа пальцев и предметов >2,5 мм, но не герметичен - требует установки в закрытый шкаф;
• Гарантия: 60 месяцев - один из самых длинных сроков в классе аналогичных устройств;
• Подключение силовой цепи: болтовое - требуется правильный момент затяжки и контроль качества контактных поверхностей;
• Способ монтажа: на монтажные элементы - устанавливается в специальные направляющие рампы выдвижного типа.

Совместимость и монтаж

Выключатель IEK (ИЭК) AR-ACB-3VA-066-0800A-TYCF совместим с выдвижными рампами серии ARMAT, имеющими стандартизованные направляющие и заземляющие контакты. Для монтажа необходим свободный доступ к тыльной стороне шкафа - выкатывается для обслуживания и проверки. Болтовые соединения требуют соблюдения момента затяжки, указанного в руководстве. Моторный привод и катушки работают от внешнего управления - необходимо предусмотреть питание 24…230 В переменного или постоянного тока (тип указывается при заказе). Убедитесь, что габариты шкафа позволяют разместить выключатель в полностью выдвинутом положении - он занимает значительное пространство.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2 - российскому стандарту, гармонизированному с международными IEC 60947-2. Электронный расцепитель обеспечивает селективность и координирование с другими аппаратами защиты. Защита по минимальному напряжению исключает опасные самооткрытия при колебаниях сети. Наличие сертификатов подтверждает соответствие требованиям безопасности для промышленного использования.

Преимущества

• Встроенные аксессуары (мотор, катушки) снижают стоимость и время монтажа - не нужны внешние модули;
• Широкий диапазон настройки расцепителей - адаптация под различные типы нагрузок без замены аппарата;
• Выдвижное исполнение - удобное обслуживание без демонтажа всей системы;
• Длинная гарантия (5 лет) - свидетельство надёжности сборки и материалов;
• Работа при низком напряжении - предотвращает неконтролируемое включение после аварии;
• 6 вспомогательных контактов - достаточное количество для интеграции в SCADA, PLC и сигнализационные системы.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP30 не защищает от воды и пыли;
• Требуется стационарная установка в металлическом шкафу с принудительной вентиляцией при высоких температурах окружающей среды;
• Не имеет интерфейса Modbus - хотя серия ARMAT поддерживает связь, данная модель не содержит коммуникационного модуля;
• Не рекомендован для частых циклов включения/выключения более 10 раз в час - риск перегрева механизмов;
• Не работает без внешнего управления - нельзя вручную включить при отказе электропитания катушек.

Примеры использования

• Главный входной автомат в распределительном пункте крупного завода;
• Щит питания технологической линии с двигателями мощностью до 400 кВт;
• Централизованное управление группой насосов на водоочистных станциях;
• Резервный автомат в системах бесперебойного питания (UPS) с двумя источниками;
• Объекты ЖКХ с повышенными требованиями к контролю и диагностике.

Практические советы

• Перед первым запуском проверьте настройки расцепителя - они могут отличаться от ваших потребностей;
• При использовании моторного привода убедитесь, что система управления отправляет импульсы нужной продолжительности - слишком долгие команды могут вызвать перегрев;
• Проверяйте момент затяжки болтов силового подключения каждые 6–12 месяцев - особенно важна эта процедура при больших токах;
• При проектировании шкафа место минимум на 15 см выше и ниже выключателя - для теплоотвода и обслуживания;
• Не используйте этот выключатель вместо рубильника - он не предназначен для частого ручного переключения;
• При необходимости увеличения числа вспомогательных контактов - обращайтесь к производителю за дополнительными модулями, так как в данной модели уже установлен максимум.
