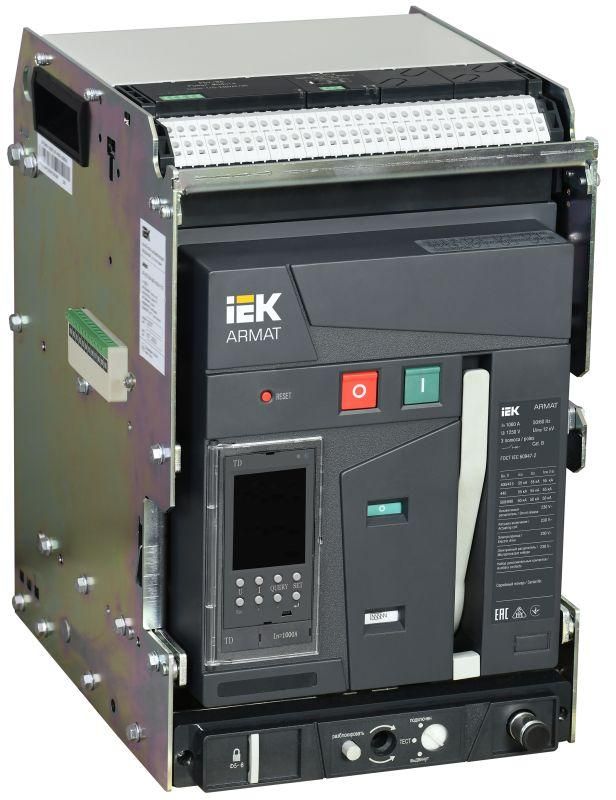

Выключатель автоматический воздушный 3п A 1000А 55кА TD выдвижн. с комплектом аксессуаров ARMAT IEK AR-ACB-3VA-055-1000A-TDCF

Автоматический выключатель воздушный выдвижного исполнения 3P A 55кА 1000А расцепитель TD с комплектом аксессуаров (мотор привод катушка включения катушка отключения) от бренда IEK - устройство для защиты и управления мощными электрическими цепями в промышленных установках. Модель из серии ARMAT оснащена электронным расцепителем, встроенным моторным приводом и шестью вспомогательными контактами, обеспечивает надёжную работу при номинальном токе 1000 А и отключающей способности 55 кА.

Назначение и область применения

Автоматический выключатель воздушный выдвижного исполнения 3P A 55кА 1000А расцепитель TD с комплектом аксессуаров предназначен для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или удалённого включения/выключения нагрузки. Применяется в распределительных щитах высокой мощности: на подстанциях, в цехах, энергоёмких производствах, объектах ЖКХ и инфраструктуре с напряжением до 400 В. Подходит для систем с высокими требованиями к надёжности и управляемости - например, на входе в трансформаторные подстанции, у питаемых крупных двигателей или конвейерных линий.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Число полюсов: 3
• Номинальный ток: 1000 А
• Номинальное напряжение: 400 В
• Отключающая способность: 55 кА
• Тип расцепителя: электронный, с возможностью настройки
• Диапазон защиты от перегрузки: 400–1000 А
• Диапазон срабатывания при КЗ: 1000–50 000 А
• Защита по минимальному напряжению: да - предотвращает самопроизвольное включение при восстановлении питания
• Привод: электрический, с встроенным моторным приводом
• Исполнение: выдвижное - позволяет выводить аппарат из ячейки для обслуживания без отключения сети
• Степень защиты IP: IP30 - защищён от доступа инструментов и предметов >2,5 мм, но не от воды и пыли
• Подключение силовых проводов: болтовое
• Вспомогательные контакты: 6 шт. - для сигнализации состояния (включен/выключен), управления приводом и связи с АСУ
• Гарантия: 60 месяцев

Совместимость и монтаж

Автоматический выключатель воздушный выдвижного исполнения 3P A 55кА 1000А расцепитель TD с комплектом аксессуаров монтируется на специальные направляющие рамы (монтажные элементы) внутри сборочных ячеек. Выдвижная конструкция требует наличия в ячейке механизма фиксации и перемещения аппарата. Для работы необходимо обеспечить свободный доступ к передней части корпуса для ручного вывода и проверки контактов. Болтовые зажимы подходят для медных шин или кабелей сечением, соответствующим току 1000 А - рекомендуется использовать жилы ≥185 мм2. Учёт посадочного размера и глубины ячейки обязателен - модель не совместима с ячейками, предназначенными для невыдвижных моделей.

Безопасность и стандарты

Автоматический выключатель соответствует ГОСТ Р 50030.2 - российскому аналогу международного стандарта IEC 60947-2. Электронный расцепитель обеспечивает точную и многократно настраиваемую защиту, снижая риск ложных срабатываний. Защита по минимальному напряжению исключает опасное самопроизвольное включение оборудования после аварийного отключения. Наличие встроенного моторного привода позволяет выполнять операции дистанционно, минимизируя контакт с токоведущими частями.

Преимущества

• Выдвижное исполнение - безопасное обслуживание без отключения всей системы
• Встроенный моторный привод - возможность автоматического включения/отключения через SCADA или пульт управления
• Электронный расцепитель с широким диапазоном настройки - гибкая адаптация под конкретную нагрузку
• Шесть вспомогательных контактов - удобство интеграции в системы контроля и автоматизации
• Длинная гарантия (5 лет) - подтверждение качества сборки и долговечности компонентов

Ограничения применения

• Не предназначен для внешнего монтажа - степень защиты IP30 не допускает воздействия влаги, пыли и агрессивной среды
• Требует установки в закрытый распределительный шкаф или ячейку с механической системой выдвижения
• Работает только при постоянном наличии напряжения для питания моторного привода и электронного расцепителя - при отсутствии вспомогательного питания (например, при полном отключении сети) привод не работает
• Не имеет интерфейса Modbus - хотя серия ARMAT поддерживает эту опцию, данная модель не включает её в базовую комплектацию

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 400 кВт
• Щит питания группы насосных станций в системе водоснабжения
• Распределительный пункт на заводе с конвейерной линией и частотниками
• Ячейка в компактной КТП (комплектной трансформаторной подстанции) с необходимостью быстрого сервисного доступа

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и болтовых зажимов - недостаточное сечение вызывает нагрев и выход из строя
• При использовании моторного привода убедитесь, что источник вспомогательного питания (24 В DC / 220 В AC) стабилен и подключён параллельно основной цепи
• Настройте пороги расцепления по перегрузке и КЗ согласно расчетным нагрузкам - не используйте максимальные значения без необходимости
• Проверяйте состояние контактов и механизмов выдвижения каждые 6–12 месяцев - даже при отсутствии срабатываний механика изнашивается
• Для удалённого управления подключите вспомогательные контакты к контроллеру - это позволит получать сигналы “вкл/выкл” и диагностировать отказы
