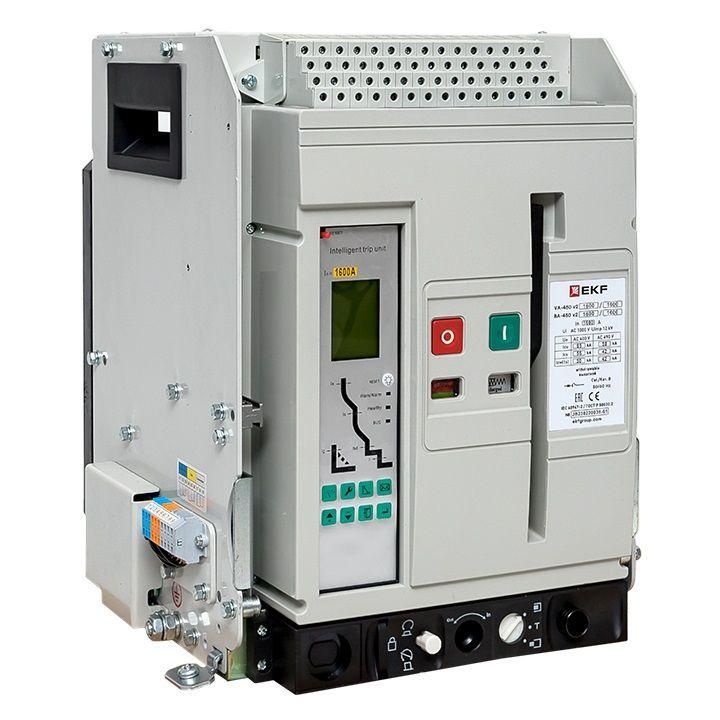

Выключатель автоматический ВА-450 1600/1250А 3P 65кА выкатной v2 | mccb450-1600-1250v-v2 EKF

Автоматический выключатель ВА-450 1600/1250А 3P 65кА выкатной от EKF предназначен для защиты мощных трёхфазных сетей от перегрузок и коротких замыканий, включая замыкания на землю. Выкатная конструкция упрощает обслуживание и замену, а высокая отключающая способность делает его надёжным решением для промышленных объектов, ГРЩ и трансформаторных подстанций.

Назначение и область применения

Выключатель ВА-450 1600/1250А 3P 65кА выкатной используется в качестве вводного автомата в распределительных устройствах, защите основных линий и отходящих цепей. Применяется в:

• ГРЩ и ЩС - для защиты ввода и главных шин;
• На низкой стороне трансформаторных подстанций 10/0,4 кВ - для защиты отходящих линий;
• В системах АВР - при использовании трёх выключателей для секционирования или без него;
• Для защиты электродвигателей средней и большой мощности;
• В промышленных установках с высокими токами короткого замыкания.

Технические характеристики

• Количество полюсов: 3 - для трёхфазных сетей.
• Номинальный ток: 1250 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Отключающая способность: 65 кА - максимальный ток КЗ, который выключатель способен безопасно отключить.
• Номинальное напряжение: 400–690 В - работает в сетях переменного тока до 690 В, 50 Гц.
• Диапазон настройки защиты от перегрузки: 500–1250 А - можно настроить порог срабатывания по перегрузке в этом интервале.
• Диапазон регулировки расцепителя КЗ: 1250–25 000 А - позволяет задать чувствительность к короткому замыканию в широких пределах.
• Тип элемента управления: рычажковый - удобный механический привод для ручного включения/выключения.
• Защита от замыканий на землю: да - встроенная функция для обнаружения утечек тока на корпус или землю.
• Степень защиты: IP30 - защита от доступа инструментов и частиц больше 2,5 мм, но не от воды.
• Тип подключения: болтовое - клеммы для присоединения кабелей через болты, требует точного момента затяжки.
• Количество НО контактов: 2 - два вспомогательных нормально открытых контакта для сигнализации состояния (вкл./выкл.) в системах управления.

Совместимость и монтаж

Выключатель ВА-450 1600/1250А 3P 65кА выкатной устанавливается в ячейки комплектных распределительных устройств (КРУ) с соответствующим габаритом. Конструкция «выкатной» позволяет выводить аппарат из ячейки для осмотра, тестирования или замены без демонтажа кабелей.

• Подключение выполняется только при отключенном питании - перед работой необходимо отключить и заблокировать источник.
• Момент затяжки болтов должен соответствовать рекомендациям производителя - перетягивание повредит клеммы, недотягивание вызовет нагрев.
• Не допускается использование адаптеров или переходников - кабель должен подходить по сечению и типу к контактам.
• Для работы с выкатной конструкцией требуется специальный механизм перемещения - он обычно предусмотрен в ячейке КРУ.

Безопасность и стандарты

Выключатель ВА-450 1600/1250А 3P 65кА выкатной соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Обладает сертификатом соответствия ЕАЭС. Защита от замыканий на землю обеспечивает соответствие требованиям безопасности при работе в условиях повышенной опасности.

Преимущества

• Выкатная конструкция снижает время простоев при техобслуживании - не нужен полный демонтаж.
• Широкий диапазон настройки расцепителей - возможность точно адаптировать защиту под конкретную нагрузку.
• Высокая отключающая способность (65 кА) - подходит для современных промышленных сетей с большими токами КЗ.
• Интегрированная защита от замыканий на землю - исключает необходимость внешних УЗО.
• Наличие двух НО контактов - упрощает интеграцию в системы автоматизации и контроля.

Ограничения применения

• Степень защиты IP30 - нельзя использовать во влажных помещениях, на улице или там, где возможен попадание брызг и пыли.
• Не предназначен для частого включения/отключения - рассчитан на работу в нормальных и аварийных режимах, не на операционное управление.
• Требует установки в закрытые щитовые камеры - не имеет собственного корпуса для открытого монтажа.
• Не совместим с модульными щитами - монтируется только в крупногабаритные КРУ или ячейки с выкатной рамой.
• Номинальный ток 1250 А - не подходит для малых и средних потребителей (например, офисов, жилых домов).

Примеры использования

• Вводной автомат в ГРЩ промышленного цеха с трансформатором 10/0,4 кВ, мощностью 2 МВА.
• Защита главного силового кабеля, питающего несколько асинхронных двигателей суммарной мощностью более 800 кВт.
• Линейный автомат в схеме АВР с двумя вводами и секционным выключателем - три аппарата ВА-450 обеспечивают бесперебойное питание.
• Защита отходящей линии от трансформаторной подстанции к насосной станции с высоким пусковым током.

Практические советы

• Перед установкой проверьте, что ток КЗ в вашей сети не превышает 65 кА - иначе выключатель не справится.
• Настройте защиту от перегрузки на 80–90% от максимальной рабочей нагрузки - это обеспечит надёжную работу без ложных срабатываний.
• Используйте НО контакты для подключения к системе SCADA - они позволят получать сигналы о состоянии выключателя удалённо.
• При замене старого автомата - сравните габариты и глубину посадки. ВА-450 1600/1250А выкатной требует определённого места в ячейке.
• Обязательно используйте изолирующие средства и запрещайте доступ к ячейке при включённом питании - даже при выкатной конструкции токоведущие части остаются под напряжением.
