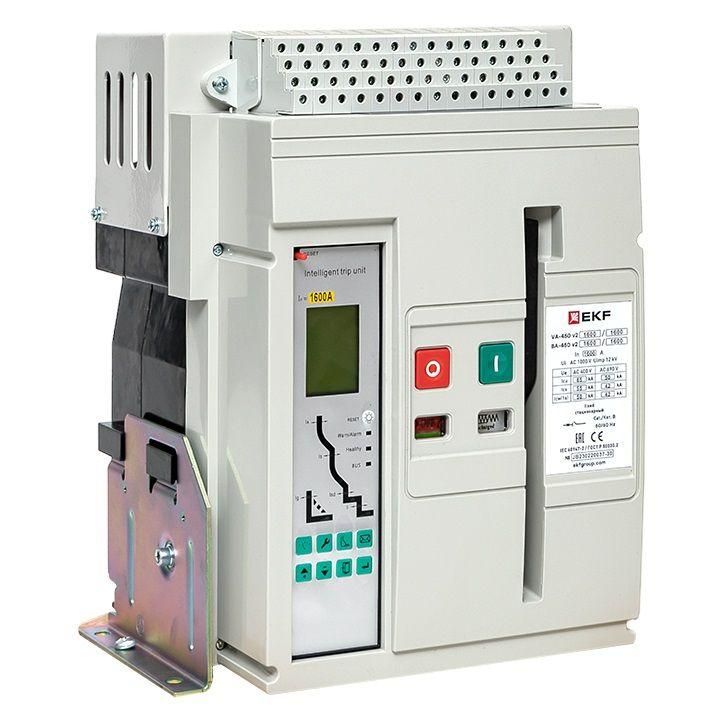

Выключатель автоматический ВА-450 1600/1250А 3P 65кА стационарный v2 | mccb450-1600-1250-v2 EKF

Автоматический выключатель ВА-450 стационарный от EKF с номинальным током 1250 А предназначен для защиты трёхфазных сетей до 690 В от перегрузок и коротких замыканий. Устройство используется в качестве вводного автомата в ГРЩ, щитах силового освещения и на низкой стороне трансформаторных подстанций. Артикул mccb450-1600-1250-v2 соответствует серии ВА-45 v2.

Назначение и область применения

Выключатель ВА-450 стационарный применяется в промышленных и коммерческих объектах для защиты электросетей переменного тока 50 Гц. Он обеспечивает безопасную работу в следующих случаях:

• Как вводной автомат в главных распределительных щитах (ГРЩ) и силовых щитах (ЩС).
• Для защиты отходящих линий, включая питание электродвигателей и распределительных шин.
• В системах автоматического включения резерва (АВР) - как на одном, так и на трёх выключателях при секционировании.
• На низкой стороне трансформаторных подстанций 10/0,4 кВ.

Подходит для установки в помещениях с контролируемой средой, где требуется надёжная защита от перегрузок, КЗ и замыканий на землю.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальный ток: 1250 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Отключающая способность: 65 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 400–690 В - работает в трёхфазных сетях с линейным напряжением до 690 В.
• Диапазон настройки защиты от перегрузки: 500–1250 А - можно задать порог срабатывания по перегрузке в этом интервале.
• Диапазон регулировки расцепителя КЗ: 1250–25 000 А - позволяет настроить чувствительность к короткому замыканию в широком диапазоне.
• Тип управления: рычажковый - удобное механическое управление положением контактов.
• Защита от замыканий на землю: да - встроенная функция для обнаружения утечек тока на корпус или землю.
• Степень защиты: IP30 - защита от твёрдых предметов больше 2,5 мм, но не от воды и пыли.
• Тип подключения: болтовое - клеммы подсоединяются через гайки и болты, требуют точного момента затяжки.
• Количество НО контактов: 2 - два вспомогательных контакта нормально открытого типа для сигнализации состояния (вкл./выкл.).

Совместимость и монтаж

Выключатель ВА-450 стационарный устанавливается в распределительные устройства с жёсткими рамами или специальными креплениями. Подключение осуществляется исключительно болтовым способом - кабельные наконечники должны иметь подходящую площадь сечения и соответствовать требованиям производителя. Для правильного монтажа важно соблюдать:

• Момент затяжки болтов - не превышать рекомендованное усилие, чтобы избежать повреждения клемм.
• Чистоту контактных поверхностей - окислы и грязь снижают надёжность соединения.
• Правильную последовательность подключения фаз - L1, L2, L3 должны совпадать с маркировкой на устройстве.
• Учёт посадочного размера - устройство рассчитано на установку в шкафы с достаточным свободным пространством вокруг, особенно сзади и сбоку для теплоотвода.

Не предназначен для модульной установки в DIN-рейку. Монтаж возможен только в стационарных щитах с жесткой конструкцией.

Безопасность и стандарты

Выключатель ВА-450 соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей низкого напряжения. Защита от замыканий на землю реализована в соответствии с принципами селективности и координированной защиты. Сертифицирован для работы в условиях промышленных электроустановок, включая системы с глухозаземлённой нейтралью.

Преимущества

• Широкий диапазон настройки расцепителей - позволяет точно адаптировать защиту под конкретную нагрузку.
• Функция защиты от замыканий на землю - снижает риск возгорания и поражения током при утечках.
• Высокая отключающая способность (65 кА) - обеспечивает надёжность даже в мощных сетях с высоким током КЗ.
• Наличие двух НО контактов - упрощает интеграцию в системы контроля и автоматизации.
• Совместимость с другими компонентами серии ВА-45 v2 - легко масштабируется в рамках одной линейки оборудования.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP30 не защищает от влаги и пыли.
• Не подходит для мобильных или временных установок - требует жёсткого крепления и стационарной среды.
• Не имеет встроенной дуговой защиты - при работе в условиях повышенной взрывоопасности необходимы дополнительные меры.
• Не допускается использование в сетях постоянного тока - только переменный ток 50 Гц.
• Требуется профессиональная настройка расцепителей - некорректные значения могут привести к ложному срабатыванию или отказу защиты.

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 800 кВт.
• Защита питающей линии к группе насосов на водоканале.
• Секционирующий автомат в системе АВР на ТП 10/0,4 кВ.
• Отходящий автомат для группы электродвигателей конвейера в пищевой промышленности.

Практические советы

• Перед первым запуском проверьте настройки расцепителей - они могут отличаться от заводских при сборке.
• Используйте термографическую камеру для диагностики нагрева клемм после нескольких часов работы под нагрузкой.
• При использовании в системах АВР убедитесь, что время срабатывания всех выключателей согласовано - иначе возможна потеря селективности.
• Не забудьте подключить вспомогательные контакты (НО) к системе учёта или SCADA - это позволит получать сигналы о состоянии аппарата удалённо.
• При замене старого автомата - сравните габариты и тип подключения. Выключатель ВА-450 стационарный не является прямой заменой для модульных аппаратов.
