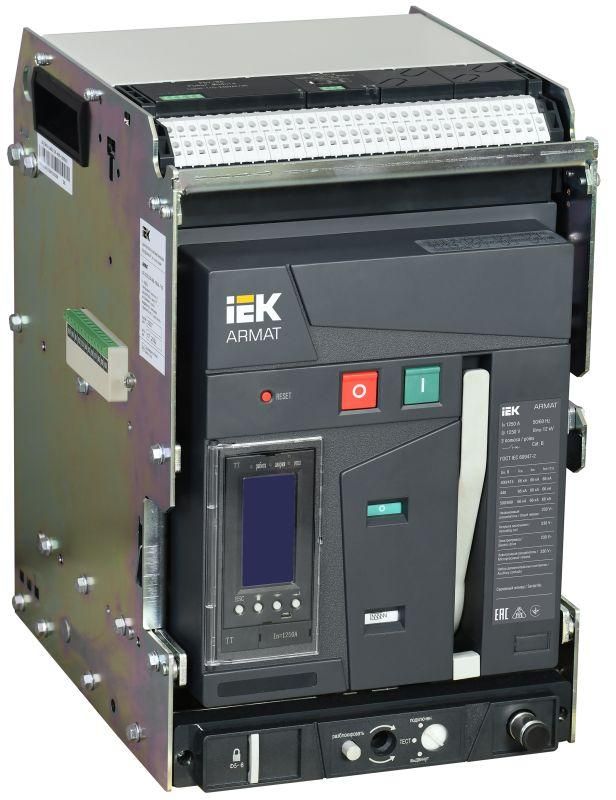

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P типоразмер A 66кА 1250А расцепитель TT с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VA-066-1250A-TTCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VA-066-1250A-TTCF предназначен для защиты электрических сетей от перегрузок и коротких замыканий, обеспечивает безопасное управление нагрузкой в промышленных установках. Выдвижное исполнение упрощает обслуживание и замену без демонтажа проводов.

Назначение и область применения

Выключатель IEK (ИЭК) AR-ACB-3VA-066-1250A-TTCF используется для защиты и управления мощными электрическими цепями в промышленных и коммерческих объектах. Подходит для установки в распределительных щитах высокой мощности: на входе в ТП, на секционных разъединителях, перед крупными двигателями и преобразователями частоты. Обеспечивает надёжную работу в системах с высокими токами КЗ - до 66 кА.

Технические характеристики

• Номинальный ток: 1250 А - допустимый постоянный ток через устройство без перегрева;
• Количество полюсов: 3 - защищает три фазы трёхфазной сети;
• Номинальная отключающая способность: 66 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Номинальное напряжение: 400 В - оптимальное рабочее напряжение для промышленных сетей 380/400 В;
• Тип расцепителя: электронный - точная настройка защитных параметров, возможность диагностики и связи с системами управления;
• Защита от перегрузки: диапазон 500–1250 А - можно задать порог срабатывания в зависимости от нагрузки;
• Защита от КЗ: диапазон 1250–50 000 А - гибкая настройка чувствительности к аварийным токам;
• Моторный привод и электрический привод - позволяют удалённо включать и отключать выключатель без ручного воздействия;
• Защита по минимальному напряжению - предотвращает самопроизвольное включение при восстановлении питания после просадки;
• Количество вспомогательных контактов: 6 шт - используются для сигнализации состояния (включен/выключен), блокировок и подключения к АСУ ТП;
• Степень защиты IP30 - защита от доступа инструментов и предметов более 2,5 мм, но не герметична - требует установки в закрытые щитовые помещения;
• Гарантийный срок: 60 месяцев - один из самых длинных в классе аналогичных устройств.

Совместимость и монтаж

Выключатель IEK (ИЭК) AR-ACB-3VA-066-1250A-TTCF имеет выдвижное исполнение - он устанавливается на направляющие рейки внутри шкафа и фиксируется механически. Для работы требуется монтажный элемент (каретка), совместимый с сериями ARMAT. Подключение силовой цепи - болтовое, с зажимами для медных шин или кабелей сечением до 2×240 мм2. Монтаж выполняется только специализированной бригадой с соблюдением правил безопасности при работе под напряжением. Устройство не предусматривает монтаж на DIN-рейку - требует полноценного силового шкафа.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 - российскому эквиваленту международного стандарта IEC 60947-2. Электронный расцепитель обеспечивает селективную защиту, снижая риск массового отключения оборудования. Наличие защиты по минимальному напряжению исключает опасное самопроизвольное включение после аварии. Все материалы соответствуют нормам пожаробезопасности и не поддерживают горение.

Преимущества

• Выдвижная конструкция позволяет легко доставать устройство для осмотра, тестирования или замены без отключения всей системы - экономит время на плановое обслуживание;
• Электронный расцепитель с широким диапазоном настроек даёт точную адаптацию под конкретную нагрузку - минимизирует ложные срабатывания;
• Шесть вспомогательных контактов обеспечивают полную интеграцию в системы автоматизации - удобно для АСУ ТП и SCADA;
• Моторный привод позволяет реализовать дистанционное управление и автоматическое переключение режимов;
• Длительная гарантия (5 лет) свидетельствует о высокой надёжности сборки и использовании качественных компонентов.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от воды и пыли; требуется герметичный шкаф или помещение;
• Не работает без внешнего источника питания 220 В - необходима отдельная цепь для питания расцепителя и моторного привода;
• Не рекомендован для частых циклов включения/отключения (более 10 раз в час) - это снижает срок службы контактной группы;
• Требуется свободное место вокруг устройства для выдвижения - необходимо предусмотреть минимум 800 мм глубины шкафа;
• Не поддерживает модульную связь по Modbus - хотя в описании серии указано такое возможно, данная модель не содержит интерфейса связи.

Примеры использования

• Главный ввод в распределительном пункте (РП) промышленного цеха;
• Щит главного распределительного устройства (ГРЩ);
• Защита крупного насосного агрегата или компрессора;
• Система бесперебойного питания (UPS) средней и большой мощности;
• Цепи питания конвейерных линий с высокими пусковыми токами.

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров - выдвижной механизм должен точно совпадать с кареткой вашего шкафа;
• Обязательно используйте защитные средства при работе рядом с выключателем - даже при отключении есть потенциально опасные части;
• Настройте расцепитель согласно реальной нагрузке - не оставляйте заводские значения, они часто завышены;
• Подключите вспомогательные контакты к контроллеру - это позволит получать сигналы о состоянии выключателя в режиме реального времени;
• Проверяйте затяжку болтов силовых соединений каждые 6–12 месяцев - ослабление вызывает нагрев и выход из строя;
• Не применяйте этот выключатель вместо маломощного - для нагрузок ниже 630 А лучше выбрать менее дорогую и компактную модель.
