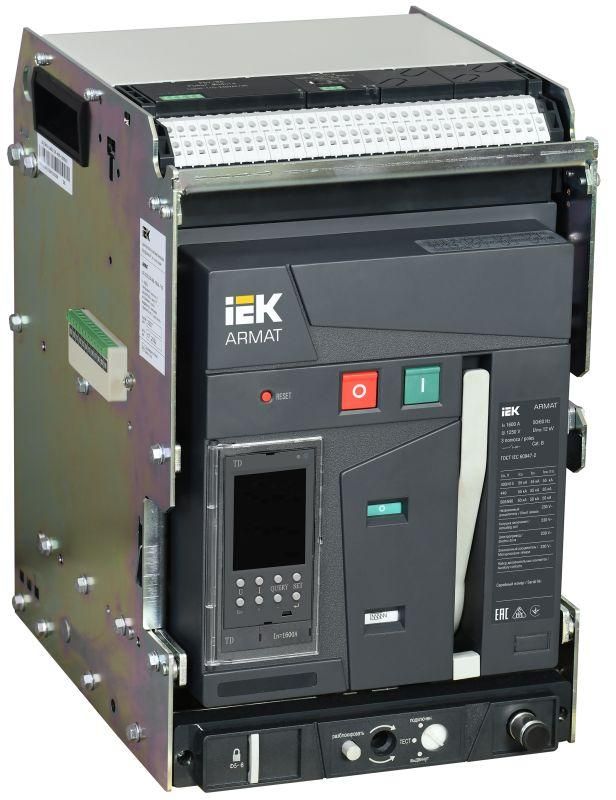

Выключатель автоматический воздушный 3п A 1600А 55кА TD выдвижн. с комплектом аксессуаров ARMAT IEK AR-ACB-3VA-055-1600A-TDCF

Автоматический выключатель воздушный выдвижного исполнения 3P A 55кА 1600А расцепитель TD с комплектом аксессуаров (мотор привод катушка включения катушка отключения) от бренда IEK (ИЭК) - устройство для защиты и управления мощными электрическими цепями в промышленных и коммерческих установках. Артикул ar-acb-3va-055-1600a-tdcf обеспечивает надёжную работу в системах с высокой нагрузкой благодаря встроенному моторному приводу и электронному расцепителю.

Назначение и область применения

Автоматический выключатель воздушный выдвижного исполнения 3P A 55кА 1600А расцепитель TD с комплектом аксессуаров предназначен для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Подходит для использования в распределительных щитах крупных объектов: заводов, энергообъектов, торгово-логистических центров, жилых комплексов с центральными подстанциями. Устройство применяется там, где требуется высокая надёжность, возможность обслуживания без отключения всей системы и управление через внешние сигналы.

Технические характеристики

• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Количество полюсов: 3 - защищает три фазы трёхфазной сети;
• Номинальная отключающая способность: 55 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400 В - оптимальное рабочее напряжение для промышленных сетей 400/230 В;
• Исполнение: выдвижное - позволяет извлекать аппарат из корпуса для обслуживания без демонтажа проводов;
• Тип расцепителя: электронный - точная настройка порогов защиты, диагностика состояния, гибкая адаптация под нагрузку;
• Моторный привод: встроенный - обеспечивает дистанционное включение и отключение без ручного воздействия;
• Диапазон настройки защиты от перегрузки: 640–1600 А - можно задать порог срабатывания в этом интервале;
• Диапазон регулировки защиты от КЗ: 1600–50 000 А - настраивается чувствительность к аварийным токам;
• Защита по минимальному напряжению: да - отключает цепь при снижении напряжения ниже установленного уровня;
• Степень защиты IP30 - предохраняет от доступа пальцев и твердых предметов, но не от воды и пыли;
• Количество вспомогательных контактов: 6 - используются для сигнализации положения (включен/отключен), подключения к системам АСУ ТП;
• Способ монтажа: на монтажные элементы - устанавливается в специальные направляющие шины внутри ячеек;
• Подключение силовой цепи: болтовое - требует качественного затягивания клемм с соблюдением момента;
• Гарантийный срок: 60 месяцев - один из самых длинных в классе аналогичных устройств.

Совместимость и монтаж

Автоматический выключатель воздушный выдвижного исполнения 3P A 55кА 1600А расцепитель TD с комплектом аксессуаров совместим с ячейками типа KSE, KSA и другими, соответствующими требованиям ГОСТ Р 50030.2. Монтаж выполняется исключительно на специально подготовленные монтажные элементы - не допускается крепление на стену или раму. Выдвижная конструкция требует наличия свободного пространства перед щитом для полного извлечения аппарата (минимум 800 мм глубины). Болтовые соединения должны затягиваться с моментом, указанным в руководстве - переусердствовать нельзя, чтобы не повредить контактные поверхности. Для работы с моторным приводом необходим источник питания 220 В переменного тока или 24 В постоянного тока - проверьте наличие и соответствие напряжения перед запуском.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 50030.2, что гарантирует соответствие международным нормам IEC 60947-2. Электронный расцепитель обеспечивает селективность и минимизирует риск ложных срабатываний. Защита по минимальному напряжению предотвращает запуск оборудования при недостаточном питании, что снижает риск повреждения двигателей и других чувствительных нагрузок. IP30 не обеспечивает защиту от влаги - использование вне закрытых щитовых помещений не рекомендовано.

Преимущества

• Встроенная система моторного привода - исключает необходимость вручную перемещать выключатель, повышает скорость реакции и удобство удалённого управления;
• Электронный расцепитель TD - позволяет точно настраивать все параметры защиты, включая времятоковые характеристики, что особенно важно для сложных систем с несколькими уровнями защиты;
• Шесть вспомогательных контактов - обеспечивают полноценную интеграцию с системами контроля и автоматизации (SCADA, PLC);
• Выдвижная конструкция - позволяет проводить профилактику, замену или тестирование без отключения всего щита;
• Длительная гарантия - 5 лет свидетельствуют о высоком качестве сборки и использовании долговечных материалов.

Ограничения применения

• Не предназначен для эксплуатации во взрывоопасных зонах - отсутствует сертификат взрывозащиты;
• IP30 не защищает от пыли и влаги - запрещено использовать в открытых помещениях, на улице, в сырых цехах без дополнительной герметизации;
• Требуется стационарная установка в щите с достаточным пространством для выдвижения - не подходит для компактных или модульных решений;
• Работа с моторным приводом требует внешнего источника питания - без него невозможно дистанционное управление;
• Номинальное напряжение 400 В - не используется в сетях выше 690 В, даже если другие параметры подходят.

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха с мощностью более 1 МВт;
• Щит питания основного конвейера на заводе по производству пищевых продуктов - где важна селективность и отказоустойчивость;
• Центральный выключатель в ЖКХ-распределительной подстанции, обслуживающей несколько многоквартирных домов;
• Система резервирования питания в больницах - когда необходимо быстрое переключение на резервный источник с контролем напряжения.

Практические советы

• Перед первым включением обязательно проверьте настройки расцепителя - они могут отличаться от заводской конфигурации;
• При монтаже используйте динамометрический ключ для затяжки болтов - перетягивание вызывает деформацию контактов, недотягивание - нагрев и окисление;
• Для интеграции в SCADA-систему используйте вспомогательные контакты + опциональный модуль связи Modbus (если заказан дополнительно);
• Проверяйте состояние контактов и механизмов выдвижения каждые 6–12 месяцев - особенно при частых циклах включения/отключения;
• При замене устройства сохраняйте оригинальный комплект аксессуаров - катушки включения/отключения и моторный привод не являются универсальными.
