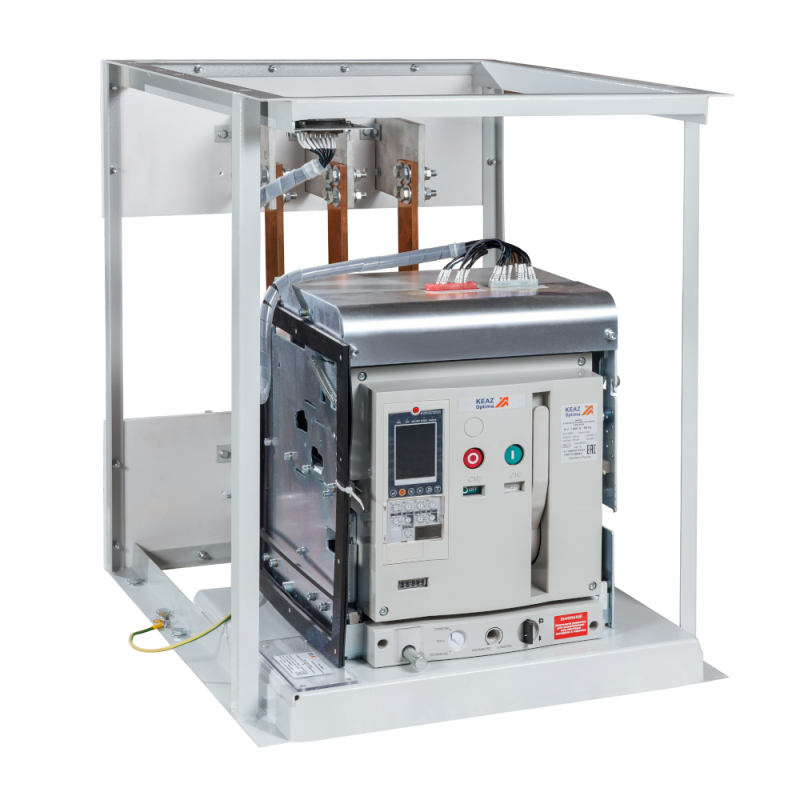

Блок замены автоматического выключателя Э16В OptiMat A-1600-S2-3P-85-D-MR8.0-B-C2200-M2-P01-S1-03 предназначен для замены устаревших или отказавших вводных автоматических выключателей без демонтажа шкафа или изменения проводки. Этот продукт от КЭАЗ позволяет обновить оборудование с минимальным простоем, сохраняя совместимость с существующими системами управления.

Назначение и область применения

Блок замены автоматического выключателя Э16В OptiMat A-1600-S2-3P-85-D-MR8.0-B-C2200-M2-P01-S1-03 используется для модернизации старых распределительных щитов, где требуется замена выключателя с высокой отключающей способностью. Подходит для вводных участков энергосистем в промышленных объектах: цехах, насосных станциях, компрессорных установках, на конвейерах и других мощных нагрузках. Особенно эффективен там, где невозможно или невыгодно полностью менять шкаф или перестраивать первичную сеть.

Технические характеристики

• Тип: автоматический выключатель, трёхполюсный (3P)
• Номинальный ток: 1600 А
• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальная отключающая способность: 85 кА
• Частота: 50/60 Гц
• Тип расцепителя: электронный, с регулируемой защитой от перегрузки (диапазон 640–1600 А)
• Конструкция: выдвижное/выкатное устройство — позволяет извлекать блок для обслуживания без отключения питания всей системы
• Привод: двигательный, с встроенным мотором — обеспечивает дистанционное управление и автоматизацию
• Степень защиты: IP20 — защищён от доступа пальцев и предметов более 12 мм, не предназначено для работы во внешней среде
• Климатическое исполнение: У3 — рассчитан на работу при температурах от -25°C до +70°C, в помещениях с нормальной влажностью
• Подключение силовой цепи: болтовое — надёжное и проверенное соединение
• Количество вспомогательных контактов: 6 — для передачи сигналов в систему управления (например, состояние “включен”, “отключен”)
• Наличие окна: да — позволяет визуально определить положение контактов
• Тип элемента управления: кнопка нажимная — для ручного включения/отключения
• Способ монтажа: на монтажную плату — совместим с типовыми рамками старых выключателей
• Задержка срабатывания: есть — предотвращает ложные срабатывания при кратковременных перегрузках
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Блок замены автоматического выключателя Э16В OptiMat A-1600-S2-3P-85-D-MR8.0-B-C2200-M2-P01-S1-03 спроектирован как прямая замена для модели 277240 OptiMat. Он устанавливается в те же габариты и крепится на стандартную монтажную плату без сверления или доработок. Все разъёмы для вторичных цепей соответствуют классическим стандартам — можно использовать имеющиеся кабели управления. Комплектация включает все крепёжные элементы и инструкцию, что позволяет выполнить монтаж силами обслуживающего персонала. Для подключения необходимо лишь отключить питание, извлечь старый выключатель и вставить новый — процесс занимает несколько часов вместо дней.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на автоматические выключатели для промышленного применения. Номинальная отключающая способность 85 кА гарантирует безопасное отключение даже при крупном КЗ. Электронный расцепитель обеспечивает точную и настраиваемую защиту от перегрузок и коротких замыканий. IP20 и климатическое исполнение У3 указывают на применение исключительно внутри закрытых помещений. Отсутствие защиты от воды и пыли делает невозможным использование вне электрощита.

Преимущества

• Не требует реконструкции шкафа — экономит время и деньги
• Выдвижная конструкция позволяет обслуживать выключатель без отключения всего щита
• Встроенный моторный привод поддерживает автоматизированные системы управления
• Электронный расцепитель с широким диапазоном настройки повышает гибкость защиты
• Шесть вспомогательных контактов обеспечивают полноценную интеграцию в SCADA и АВР
• Гарантия 5 лет — один из самых длинных сроков в категории

Ограничения применения

• Не предназначен для открытых площадок или агрессивных сред — степень защиты IP20 не защищает от влаги и пыли
• Требует наличия монтажной платы с подходящими креплениями — не подходит для установки в свободные ниши
• Не работает без вторичных цепей управления — без подключения сигнальных кабелей функции удалённого контроля недоступны
• Максимальная температура окружающей среды +70°C — не применяйте рядом с источниками сильного тепла без принудительного охлаждения

Примеры использования

• Замена старого автомата в вводном щите цеха на заводе, где остановка производства стоит десятки тысяч рублей в час
• Обновление вводного устройства в насосной станции без вывода из эксплуатации водопроводной сети
• Модернизация распределительного щита в пищевом производстве с внедрением АВР через вспомогательные контакты
• Реконструкция щитов в зданиях с ограниченным доступом — когда нельзя вскрыть стену или перекладывать кабельные трассы

Практические советы

• Перед установкой проверьте соответствие посадочных размеров вашей монтажной платы — хотя блок совместим с моделью 277240, возможны отличия у сторонних производителей
• Убедитесь, что вспомогательные контакты правильно подключены к контроллеру — неправильная коммуникация может нарушить работу АВР
• Настройте пороги защиты электронного расцепителя под реальные нагрузки вашего оборудования — используйте диапазон 640–1600 А для адаптации под текущую мощность
• При работе в условиях частых колебаний напряжения учтите наличие задержки срабатывания — она снижает количество ложных отключений, но требует правильной настройки времени
• Храните запасной блок замены автоматического выключателя Э16В OptiMat A-1600-S2-3P-85-D-MR8.0-B-C2200-M2-P01-S1-03 — он легко заменяет неисправный экземпляр без длительного простоя
