Блок замены автоматического выключателя-Э16В-OptiMat A-1600-S2-3P-85-D-MR7.0-B-C2200-M2-P01-S1-03| 287531 | КЭАЗ

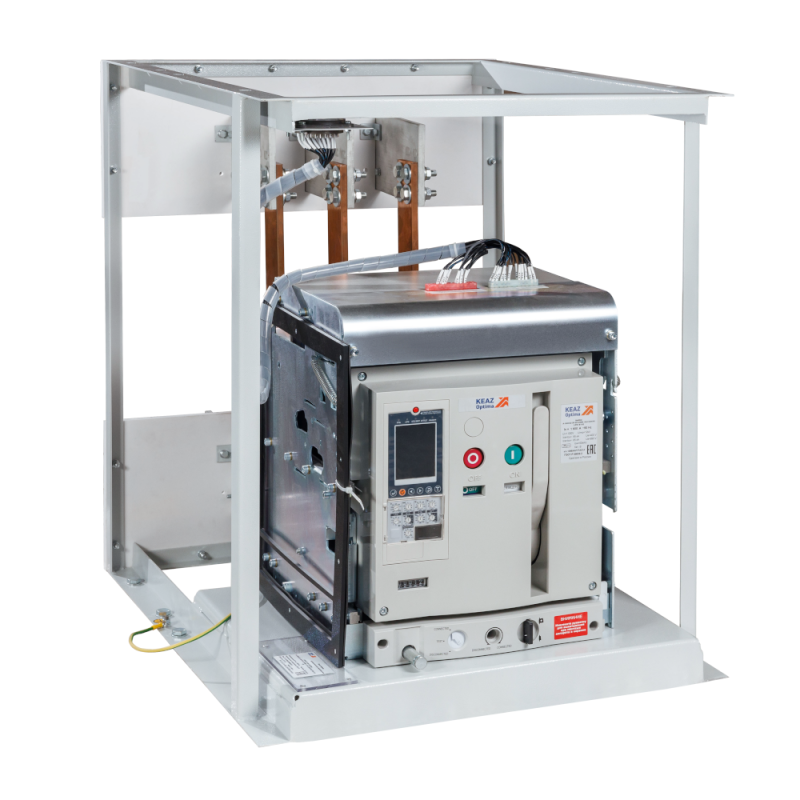

Блок замены автоматического выключателя Э16В OptiMat A-1600-S2-3P-85-D-MR7.0-B-C2200-M2-P01-S1-03 предназначен для замены устаревших или отказавших вводных автоматических выключателей без демонтажа шкафа или изменения первичных цепей. Благодаря совместимости с существующими установками и встроенному двигателю, этот продукт от КЭАЗ позволяет провести модернизацию за несколько часов, минимизировав простои производства.

Назначение и область применения

Блок замены автоматического выключателя Э16В OptiMat A-1600-S2-3P-85-D-MR7.0-B-C2200-M2-P01-S1-03 используется для замены старых вводных автоматов в распределительных устройствах высокой мощности. Подходит для объектов с нагрузкой до 1600 А — промышленные цеха, энергоузлы, насосные станции, системы АВР. Особенно эффективен там, где требуется сохранить существующую сборку шкафа, избежать длительных отключений и сэкономить на реконструкции.

Технические характеристики

• Род тока: переменный (AC), частота 50/60 Гц
• Номинальное напряжение: 690 В
• Номинальный ток: 1600 А
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА
• Тип расцепителя: электронный с возможностью настройки
• Диапазон настройки защиты от перегрузки: 640–1600 А
• Конструкция: выдвижное/выкатное устройство — позволяет выводить блок на обслуживание без отключения питания всей системы
• Моторный привод: встроенный — обеспечивает автоматическое включение/отключение
• Степень защиты: IP20 — подходит для внутренней установки в закрытых щитах
• Климатическое исполнение: У3 — работает при температурах от -25°C до +70°C
• Количество вспомогательных контактов: 6 — для сигнализации состояния, удалённого управления
• Тип подключения силовой цепи: болтовое — надёжное и проверенное соединение
• Способ монтажа: монтажная плата — устанавливается вместо старого аппарата без переделки корпуса
• Наличие задержки срабатывания: да — предотвращает ложные срабатывания при кратковременных перегрузках
• Наличие окна: да — позволяет визуально контролировать положение контактов
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Блок замены автоматического выключателя Э16В OptiMat A-1600-S2-3P-85-D-MR7.0-B-C2200-M2-P01-S1-03 спроектирован как точная замена для модели 277038. Он полностью совместим с существующими креплениями, шинами и вторичными разъёмами. Монтаж выполняется без сварки, резки или переоборудования шкафа. Все необходимые крепёжные элементы и инструкция входят в комплект. Разъёмы для управления уже стандартизованы — достаточно подключить имеющиеся кабели. Обслуживающий персонал может выполнить замену самостоятельно в плановый период, без привлечения сторонних организаций.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для коммутационной аппаратуры. Номинальная отключающая способность 85 кА гарантирует безопасную работу даже при максимальных токах КЗ. Электронный расцепитель обеспечивает точную защиту от перегрузок и коротких замыканий. IP20 исключает доступ к токоведущим частям при закрытом корпусе. Климатическое исполнение У3 подтверждает работоспособность в типовых промышленных условиях.

Преимущества

• Не требует полной замены шкафа — экономия до 70% затрат по сравнению с реконструкцией
• Встроенная система выкатного механизма — возможность обслуживания без отключения всего оборудования
• Встроенный двигатель — управление через кнопки или внешние сигналы без необходимости установки отдельного привода
• Электронный расцепитель с широким диапазоном настройки — гибкая адаптация под текущую нагрузку
• Шесть вспомогательных контактов — легко интегрируется в систему контроля и АВР
• Гарантия 5 лет — один из самых длинных сроков в классе

Ограничения применения

• Не предназначено для наружной установки — степень защиты IP20 не защищает от влаги и пыли вне шкафа
• Подходит только для замены конкретной модели 277038; не является универсальным решением для других серий
• Требует наличия свободного места для выдвижения — необходимо соблюдать зазоры согласно чертежам
• Не поддерживает механический привод — если ранее использовались ручные рычаги, потребуется изменение операторского интерфейса
• Не рассчитан на постоянную работу при температурах ниже -25°C — в холодных регионах нужна дополнительная теплоизоляция шкафа

Примеры использования

• Замена старого автомата на вводе в цехе металлобработки с нагрузкой 1500 А — снижение времени простоя с 8 часов до 2
• Обновление вводного аппарата в распределительном пункте тепловой станции — внедрение функции АВР без перепроектирования щита
• Модернизация системы управления на конвейере с частыми перегрузками — настройка электронного расцепителя на порог 1200 А для предотвращения аварийных отключений

Практические советы

• Перед заменой обязательно сверьте номер модели старого аппарата — блок замены Э16В OptiMat A-1600-S2-3P-85-D-MR7.0-B-C2200-M2-P01-S1-03 совместим только с 277038
• Проверьте наличие достаточного зазора для выдвижения — минимальный проход должен быть не менее 800 мм
• Используйте вспомогательные контакты для подключения к SCADA-системе — это позволит получать сигналы о состоянии аппарата в реальном времени
• Настройку расцепителя выполняйте после запуска — начните с нижнего порога (640 А) и повышайте постепенно, наблюдая за нагрузкой
• При работе в условиях повышенной вибрации дополнительно закрепите болтовые соединения силовой цепи контргайками
