Выключатель автоматический воздушный 3P 1600А 100кА выкатной, расцепитель М ВА-752 | 27055DEK DEKraft APC

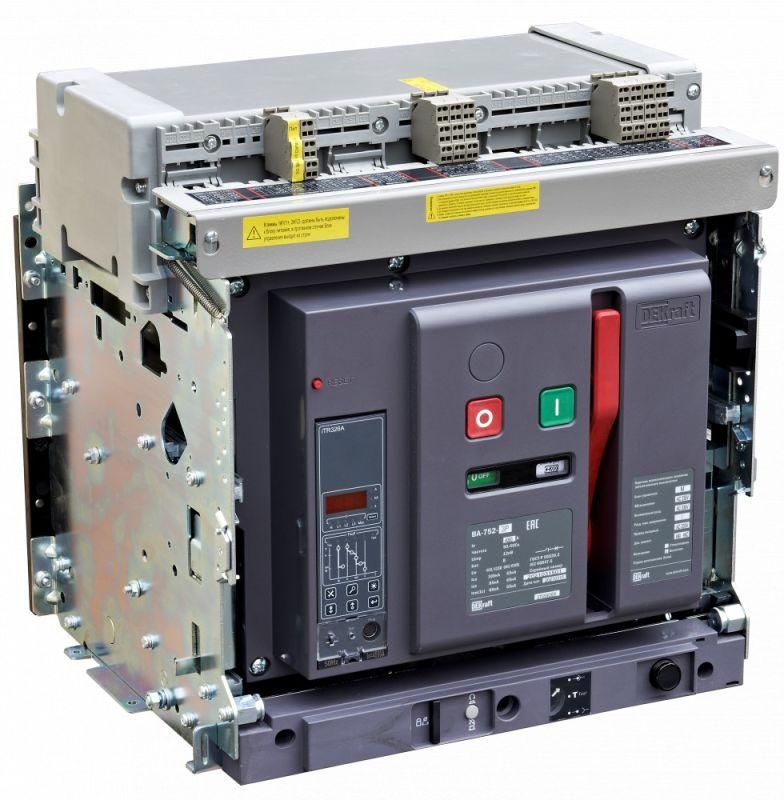

Автоматический выключатель воздушный выкатной 3P 1600А 100кА расцепитель М ВА-752 от DEKraft предназначен для защиты мощных электрических сетей от перегрузок, коротких замыканий и замыканий на землю. Выкатная конструкция позволяет легко обслуживать и менять аппарат без демонтажа проводов - идеально для распределительных щитов высокой надёжности.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 1600А 100кА расцепитель М ВА-752 используется в промышленных и энергетических объектах для защиты главных вводов, секционных соединений и крупных потребителей. Подходит для установки в ячейках КРУ, распределительных пунктах, на производствах с высокими требованиями к бесперебойности питания - например, на металлургических заводах, химических предприятиях, в системах водоснабжения и насосных станциях.

Технические характеристики

• Номинальный ток: 1600 А
• Номинальное напряжение: 690 В переменного тока
• Количество полюсов: 3
• Номинальная отключающая способность: 100 кА
• Тип расцепителя: электронный, с возможностью точной настройки
• Защита от замыканий на землю: встроенная, с регулируемой чувствительностью
• Диапазон настройки защиты от перегрузки: до 640 А
• Диапазон регулировки защиты от короткого замыкания: до 3200 А
• Степень защиты IP40: защищён от доступа пальцами и твёрдых предметов >1 мм, но не от воды
• Тип подключения: заднее, на шину (без болтовых соединений)
• Конструкция: выкатная (выдвижная) - аппарат устанавливается в корзину, которая выдвигается для обслуживания
• Моторный привод: встроенный, электрический, 230 В переменного тока
• Вспомогательные контакты: 4 шт. (состояние ВКЛ/ОТКЛ, сигнал положения в корзине, сигнальный контакт)
• Управление: кнопка нажимная на лицевой панели
• Дополнительно: встроены электромагнит включения, независимый расцепитель (230 В), разделители полюсов, рамка передней панели

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 1600А 100кА расцепитель М ВА-752 совместим с типовыми ячейками КРУ, где предусмотрена выкатная система монтажа. Установка требует предварительно смонтированную металлическую корзину с направляющими и контактными шинами. Присоединение силовых цепей осуществляется через заднюю часть корпуса - к шинам, что исключает необходимость отсоединения кабелей при замене. Для монтажа требуется свободное пространство минимум 800–1000 мм в глубину для полного выдвижения корзины. Нельзя использовать в открытых помещениях без защиты от влаги из-за IP40.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-2 для автоматических выключателей. Электронный расцепитель обеспечивает селективную работу с другими защитными устройствами. Все функции (включение, расцепление, контроль положения) имеют механическую и электрическую блокировку, предотвращающую случайное включение при открытом кожухе. Встроенные разделители полюсов обеспечивают видимый разрыв цепи при отключении - важное условие безопасности при работах на оборудовании.

Преимущества

• Выкатная конструкция позволяет заменить или осмотреть выключатель без отключения всей системы - снижает время простоев.
• Электронный расцепитель с широким диапазоном настройки даёт гибкую адаптацию под нагрузку - от 640 А до 3200 А.
• Встроенная защита от замыканий на землю повышает безопасность в сетях с изолированной нейтралью.
• Моторный привод и электромагнит включения позволяют удалённо управлять выключателем - удобно для автоматизации.
• Четыре вспомогательных контакта обеспечивают полноценную интеграцию в системы SCADA и АСУ ТП.
• Заднее подключение на шину экономит место и ускоряет монтаж.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP40 не защищает от брызг и пыли в больших количествах.
• Требует специализированной корзины и монтажной платы; нельзя установить в обычный щит без выкатной системы.
• Напряжение управления (230 В) должно быть стабильным - скачки могут вызвать отказ моторного привода или расцепителя.
• Не рекомендован для частого включения/отключения - рассчитан на основную защиту, а не на операционное управление.
• Габариты и масса велики - требуют прочной опорной конструкции и доступа для обслуживания.

Примеры использования

• Главный ввод в цехе с мощностью более 1 МВт - защита от КЗ и перегрузок.
• Секционный выключатель в КРУ 6(10)/0,4 кВ - быстрая замена при аварии без остановки всего участка.
• Щит питания насосной станции с высоким током замыкания - благодаря 100 кА отключающей способности.
• Объекты с системой АСУ ТП - использование вспомогательных контактов для сигнализации состояния.

Практические советы

• Перед монтажом проверьте соответствие шин и корзины - посадочные размеры должны точно совпадать с заявленными в документации DEKraft.
• Настройте расцепитель после запуска системы - начните с нижнего порога (640 А) и увеличивайте по фактической нагрузке.
• Проверяйте состояние контактов в корзине каждые 6 месяцев - окисление может вызвать нагрев и отказ.
• При использовании моторного привода убедитесь, что источник 230 В имеет достаточную мощность и стабильность - лучше подключить через ИБП.
• Для сервиса всегда используйте средства защиты: отключите питание, заблокируйте включение, закоротите фазы.
• Не заменяйте оригинальные вспомогательные контакты сторонними - они протестированы на совместимость с расцепителем М.
