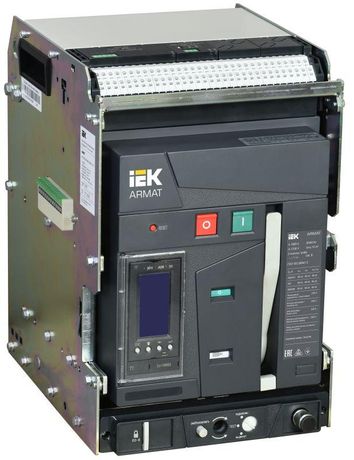

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P типоразмер A 66кА 1600А расцепитель TY с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VA-066-1600A-TYCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VA-066-1600A-TYCF предназначен для защиты электрических цепей от перегрузок и коротких замыканий, обеспечивает дистанционное управление и надёжное отключение при высоких токах. Выключатель выдвижного исполнения с электронным расцепителем и встроенным моторным приводом подходит для промышленных щитов, где требуется частое обслуживание и безопасная работа под напряжением.

Назначение и область применения

Выключатель IEK (ИЭК) AR-ACB-3VA-066-1600A-TYCF используется для защиты и управления мощными электрическими цепями в промышленных и коммерческих объектах. Он применяется в главных вводах, секционных переключениях, на выходах трансформаторов и в системах бесперебойного питания. Подходит для установки в распределительных пунктах, подстанциях, на заводах, в ЖКХ и энергообъектах, где необходима высокая отключающая способность и возможность удалённого управления.

Технические характеристики

• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Количество полюсов: 3 - защищает три фазы трёхфазной сети;
• Номинальная отключающая способность: 66 кА - способен безопасно прервать ток короткого замыкания до 66 тысяч ампер;
• Номинальное напряжение: 400 В - оптимально для сетей 0,4 кВ; совместим с системами TN-S, TN-C-S, IT;
• Тип расцепителя: электронный - точная настройка порогов срабатывания, диагностика состояния, возможность интеграции в системы автоматизации;
• Диапазон защиты от перегрузки: 640–1600 А - можно настраивать чувствительность под нагрузку оборудования;
• Диапазон защиты от КЗ: 1600–50 000 А - гибкая настройка быстродействия при аварийных токах;
• Моторный привод: встроенный - позволяет выполнять включение/отключение дистанционно без ручного воздействия;
• Катушки включения и отключения: в комплекте - обеспечивают командное управление через внешние сигналы (например, от PLC);
• Защита по минимальному напряжению: да - отключает устройство при проседании напряжения ниже заданного уровня, предотвращая запуск оборудования при нестабильном питании;
• Степень защиты IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли - требует установки в закрытые шкафы;
• Количество вспомогательных контактов: 6 - используются для сигнализации положения (включен/выключен), контроля работы и связи с системами автоматики;
• Способ монтажа: на монтажные элементы - устанавливается в специальные направляющие рамы выдвижного типа;
• Подключение силовых цепей: болтовое - надёжное, требует правильного момента затяжки;
• Гарантийный срок: 60 месяцев - один из самых длинных в классе аналогичных устройств.

Совместимость и монтаж

Выключатель AR-ACB-3VA-066-1600A-TYCF совместим с выдвижными рамами серии ARMAT, соответствующими стандарту IEC 60947-2. Установка выполняется только в закрытые металлические шкафы с доступом к передней панели. Для монтажа необходимо использовать специализированные направляющие, которые позволяют выдвигать выключатель на сервисную зону без отключения всей системы. Болтовое подключение требует соблюдения усилия затяжки - рекомендовано использовать динамометрический ключ. Моторный привод и катушки работают от постоянного или переменного тока 24…230 В - проверьте соответствие напряжения управления перед подключением.

Безопасность и стандарты

Выключатель IEK (ИЭК) AR-ACB-3VA-066-1600A-TYCF соответствует требованиям ГОСТ Р 50030.2, что подтверждает его соответствие международным нормам IEC 60947-2. Электронный расцепитель обеспечивает селективность и координированную работу с другими защитными устройствами. Наличие защиты по минимальному напряжению снижает риск самозапуска оборудования после восстановления питания. Все внутренние части изолированы, исключая контакт с токоведущими элементами при открытой лицевой панели - однако работа под напряжением запрещена без соблюдения правил безопасности.

Преимущества

• Встроенная система дистанционного управления - минимизирует необходимость ручного вмешательства;
• Широкий диапазон настройки расцепителей - адаптация под конкретную нагрузку, включая сложные режимы работы;
• Высокая отключающая способность (66 кА) - подходит даже для крупных промышленных объектов с большими короткозамкнутыми токами;
• 6 вспомогательных контактов - позволяют легко интегрировать в SCADA, PLC и системы мониторинга;
• Длительная гарантия (5 лет) - свидетельствует о надёжности конструкции и качества сборки;
• Совместимость с сериями ARMAT - унифицированные решения для масштабирования проектов.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP30 не защищает от влаги и пыли;
• Требует наличия выдвижной рамы - нельзя установить в обычный щит без специальных направляющих;
• Работает только при наличии напряжения управления - при отключении питания отдельного контура управления (24–230 В) мотор и катушки не будут реагировать на команды;
• Не имеет интерфейса Modbus - хотя в описании серии указано, что некоторые модели поддерживают связь, данная модификация (TYCF) не включает коммуникационный модуль - не используйте для систем, требующих протокола Modbus;
• Не рекомендуется для частых циклов включения/отключения более 10 раз в час - это снижает срок службы механических компонентов.

Примеры использования

• Главный ввод в промышленном цехе с мощностью 1 МВт и выше;
• Щитовая на входе трансформаторной подстанции 10/0,4 кВ;
• Управление питанием конвейерной линии с частотниками и двигателями большой мощности;
• Система резервирования питания в больницах или серверных помещениях - благодаря возможности дистанционного отключения и сигнализации;
• Объекты с высокой плотностью потребителей, где важна селективность и минимизация простоев.

Практические советы

• Перед первым включением проверьте настройки расцепителя - убедитесь, что ток перегрузки установлен в соответствии с нагрузкой (не менее 80% от номинала оборудования);
• При использовании моторного привода убедитесь, что источник управления (24/110/230 В) работает стабильно - скачки напряжения могут вызывать ложные срабатывания;
• При замене выключателя сохраните все перемычки и настройки расцепителя - они не всегда дублируются в новых экземплярах;
• Проверяйте момент затяжки болтов силового подключения - недостаточно затянутый контакт нагревается, слишком сильно - повреждается медная шина;
• Плановое обслуживание: каждые 12 месяцев - осмотр контактов, чистка, проверка действия механизма и тестирование срабатывания расцепителя;
• Для удобства ремонта используйте выдвижную раму - она позволяет вытянуть выключатель на 50–70 см, не отключая всю систему.
