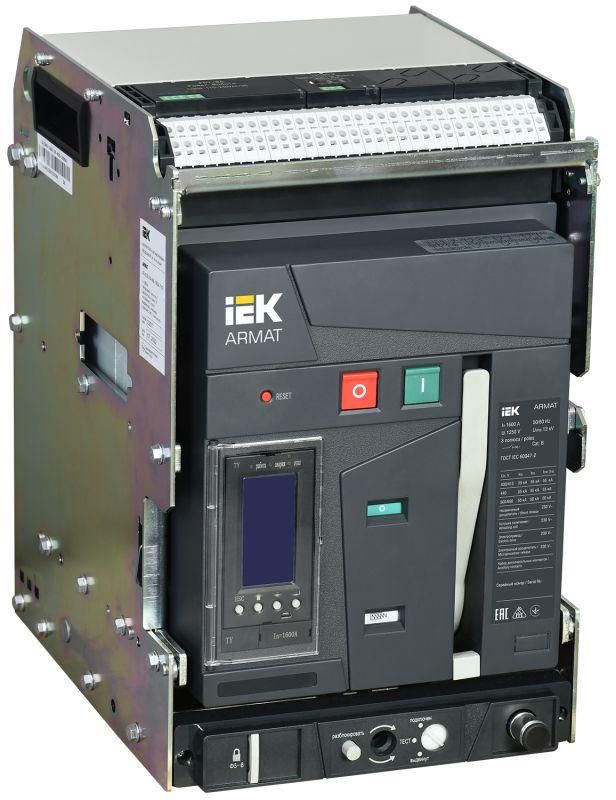

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P типоразмер A 55кА 1600А расцепитель TY с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VA-055-1600A-TYCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VA-055-1600A-TYCF - устройство высокой мощности для защиты и управления электрическими цепями до 1600 А в промышленных установках. Благодаря выдвижной конструкции и встроенному моторному приводу обеспечивает безопасную эксплуатацию, удобный сервис и удалённое управление.

Назначение и область применения

Выключатель предназначен для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Применяется в распределительных щитах крупных предприятий, заводов, энергообъектов, ЖКХ и других местах, где требуется надёжная защита цепей с токами до 1600 А и отключающей способностью до 55 кА.

Технические характеристики

• Номинальный ток: 1600 А
• Число полюсов: 3
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 55 кА
• Тип расцепителя: электронный, с настраиваемыми параметрами
• Диапазон защиты от перегрузки: 640–1600 А
• Диапазон срабатывания при КЗ: 1600–50 000 А (без задержки)
• Моторный привод: встроенный, электрический - позволяет управлять выключателем дистанционно
• Катушки включения и отключения: в комплекте - обеспечивают командное управление
• Защита по минимальному напряжению: да - предотвращает самопроизвольное включение при восстановлении питания
• Степень защиты IP30: защищено от доступа пальцев и твердых предметов >12 мм, но не от воды
• Количество вспомогательных контактов: 6 шт. - для сигнализации состояния (включен/отключен) и внешних систем контроля
• Способ подключения: болтовое соединение - требует правильного затягивания контактных зажимов
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Устройство монтируется на специальные монтажные элементы (рейки или рамы) внутри распределительного щита. Выдвижная конструкция позволяет выводить аппарат из корпуса для обслуживания без демонтажа проводов - достаточно откатить его на роликах. Подключение силовых кабелей осуществляется через болты - необходимо соблюдать момент затяжки, указанный в руководстве. Моторный привод и катушки подключаются к слаботочной цепи 24...230 В переменного или постоянного тока - проверьте совпадение напряжения перед подключением.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным нормам безопасности для воздушных выключателей. Электронный расцепитель обеспечивает точную и быстродействующую защиту, снижая риск повреждения оборудования. Защита по минимальному напряжению исключает автономное включение после отключения - важный фактор для безопасности персонала и технологического процесса.

Преимущества

• Выдвижная конструкция - возможность ремонта и диагностики без отключения всей системы
• Встроенные моторный привод, катушки включения и отключения - позволяют реализовать автоматическое управление и интеграцию в SCADA-системы
• Широкий диапазон настройки расцепителей - адаптация под конкретную нагрузку, минимизация ложных срабатываний
• 6 вспомогательных контактов - достаточные для сигналов состояния и взаимодействия с другими устройствами
• Длинный гарантийный срок (5 лет) - свидетельство качества сборки и материалов

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP30 не предусматривает защиту от брызг и пыли; запрещена установка вне закрытых помещений
• Рассчитан на работу при температуре +5…+40 C - экстремальные условия требуют дополнительного климатического контроля
• Подключение к сети выше 400 В не допускается - максимальное напряжение 400 В, хотя серия ARMAT поддерживает до 690 В, этот конкретный артикул ограничен 400 В
• Требуется профессиональный монтаж - нельзя использовать без знания принципов работы воздушных выключателей и правил электромонтажа

Примеры использования

• Главный входной выключатель в распределительном щите производства
• Щиты питания насосных станций, конвейерных линий, печей
• Центры управления энергией на заводах с автоматизированными системами
• Объекты с необходимостью дистанционного управления и сигнализации состояния (например, в системах BMS)

Практические советы

• Перед первым включением обязательно проверьте настройки расцепителя - они должны соответствовать реальной нагрузке (не ниже 640 А, не выше 1600 А)
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и стабильное напряжение
• При замене или профилактике используйте только оригинальные комплектующие - особенно катушки и модули расцепления
• Проверяйте состояние контактов и механизмов каждые 6–12 месяцев - даже при отсутствии отказов механическая часть нуждается в смазке и осмотре
• Для интеграции в системы автоматизации учитывайте наличие свободных вспомогательных контактов - можно дополнительно заказать расширители, если потребуется больше сигналов
