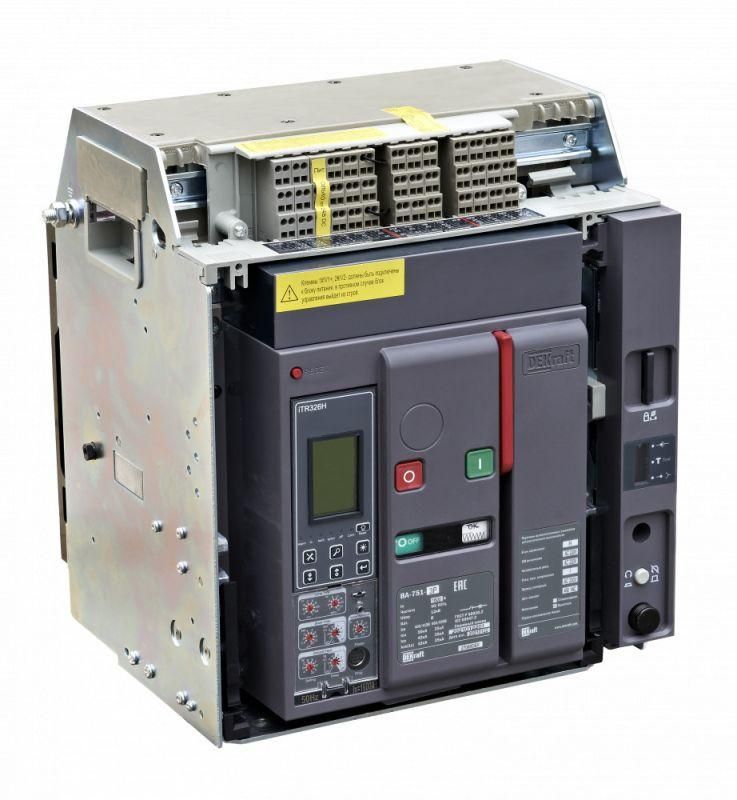

Автоматический выключатель воздушный выкатной 3P 800А 50кА расцепитель Н ВА-751 от DEKraft предназначен для защиты силовых цепей переменного тока до 690 В в распределительных устройствах высокой мощности. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает точную защиту и удобство обслуживания без демонтажа всей системы.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 800А 50кА расцепитель Н ВА-751 используется для коммутации и защиты электроустановок с большими токами короткого замыкания. Применяется в главных распределительных щитах промышленных объектов, на входе в трансформаторные подстанции, в системах питания крупных насосов, компрессоров, конвейеров и других энергоёмких устройств. Подходит для установки в ячейках КРУ и распределительных пунктах с доступом с фронтальной стороны.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Номинальный ток: 800 А
• Число полюсов: 3
• Номинальное напряжение: 690 В AC
• Номинальная отключающая способность: 50 кА
• Тип расцепителя: электронный, с возможностью настройки параметров
• Диапазон регулировки срабатывания по току короткого замыкания: 1600 А
• Конструктивное исполнение: выкатное - позволяет извлекать аппарат из корпуса для обслуживания
• Степень защиты IP: IP40 - защита от предметов более 1 мм, но не от воды
• Способ монтажа: монтажная плата - устанавливается на жесткую основу внутри шкафа
• Количество вспомогательных контактов: 4 шт. (состояние ВКЛ/ОТКЛ, сигнал положения в корзине)
• Встроенная защита от замыканий на землю: да
• Привод: электрический, с моторным приводом 230 В AC
• Питание вспомогательных цепей: 230 В AC (для моторного привода, электромагнита включения, независимого расцепителя)

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 800А 50кА расцепитель Н ВА-751 устанавливается в специализированные выкатные направляющие (корзины) в сборочных щитах. Монтаж требует предварительно подготовленной монтажной платы с соответствующими креплениями. Присоединения - задние горизонтальные, что исключает необходимость доступа спереди при подключении кабелей. Для работы необходимо подключение к сети 230 В AC для питания моторного привода и вспомогательных цепей. Убедитесь, что глубина шкафа достаточна для полного выдвижения аппарата - рекомендуется запас минимум 150–200 мм.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-2 для автоматических выключателей. Электронный расцепитель обеспечивает селективную защиту по времени и току, снижая риск ложных срабатываний. Защита от замыканий на землю повышает безопасность при поражении током или повреждении изоляции. IP40 не предусматривает защиту от брызг и пыли - применение допускается только во внутренних помещениях с контролируемой средой.

Преимущества

• Выкатная конструкция позволяет проводить диагностику, тестирование и замену без отключения всего щита
• Электронный расцепитель с настраиваемыми параметрами обеспечивает гибкую адаптацию под конкретную нагрузку
• Встроенные вспомогательные контакты и модуль управления типа H обеспечивают интеграцию в SCADA и системы диспетчеризации
• Наличие моторного привода и электромагнита включения позволяет реализовать удалённое управление и автоматическое включение после аварийного отключения
• Защита от замыканий на землю снижает риски возгорания и поражения током

Ограничения применения

• Не предназначена для установки на открытом воздухе - степень защиты IP40 не защищает от влаги и пыли
• Требуется постоянное питание 230 В AC для функционирования моторного привода и вспомогательных цепей - при отключении питания невозможно выполнить дистанционное включение
• Подходит только для трёхфазных сетей; однофазные или двухполюсные системы не поддерживаются
• Запрещено использовать в условиях повышенной вибрации без дополнительной амортизации - механическая прочность рассчитана на стандартные условия эксплуатации
• Не совместим с другими сериями выкатных систем - требуется использование оригинальных направляющих от DEKraft

Примеры использования

• Главный ввод в промышленном цехе с мощными станками и конвейерами
• Щит питания трансформаторной подстанции 10/0,4 кВ
• Распределительный пункт на химическом заводе с высокими токами короткого замыкания
• Система бесперебойного питания (UPS) большой мощности
• Объекты с требованиями к диспетчеризации - данные с контактов передаются в центральный контроль

Практические советы

• Перед монтажом проверьте соответствие посадочного места - выкатная система должна точно совпадать с типом корзины ВА-751
• При подключении вспомогательных цепей используйте отдельные кабели сечением не менее 1,5 мм2 - слабые соединения могут вызвать отказ управления
• Настройку расцепителя выполняйте только после полной сборки и проверки всех соединений - изменение параметров при работающей системе опасно
• Регулярно проверяйте состояние контактов в корзине - окисление может привести к нагреву и выходу из строя
• Для долговечности рекомендуется периодически смазывать движущиеся части механизма выкатывания (не более одного раза в год, согласно руководству DEKraft)
• При использовании в составе комплексной системы автоматизации - убедитесь, что протокол связи (например, Modbus) поддерживается вашим контроллером
