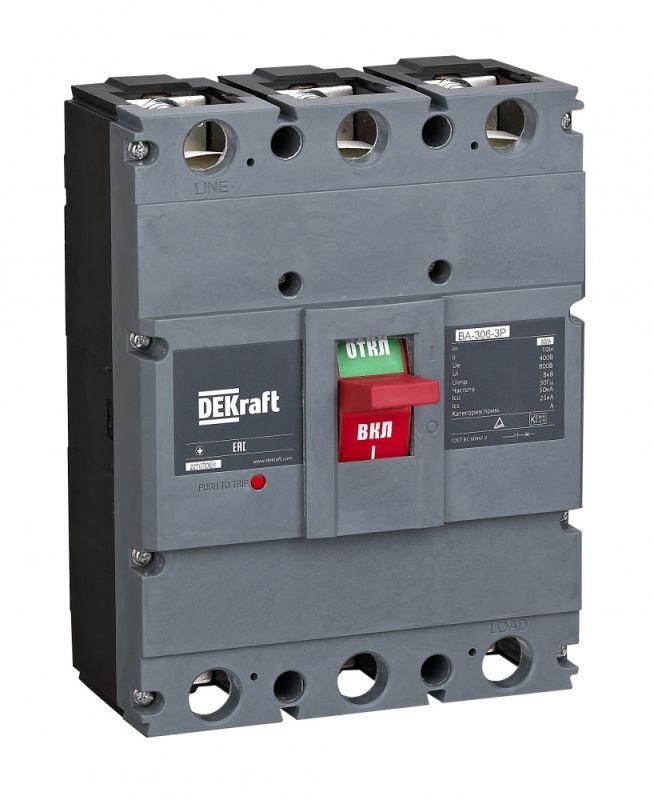

Выключатель автоматический 3п 800А 50кА ВА-306 DEKraft 22767DEK APC

Автоматический выключатель ВА-306 от DEKraft - трёхполюсный силовой автомат на 800 А с отключающей способностью 50 кА, предназначен для надёжной защиты и коммутации мощных электрических цепей в промышленных и энергетических системах. Устройство оснащено моторным приводом и болтовым подключением, что делает его подходящим для стационарной установки в щитах высокой мощности.

Назначение и область применения

Автоматический выключатель ВА-306 используется для распределения электроэнергии и защиты цепей от перегрузок и коротких замыканий в сетях переменного тока 400–415 В, 50 Гц. Применяется в силовых распределительных устройствах на промышленных предприятиях, энергообъектах, транспортных узлах и крупных жилых комплексах. Подходит для защиты тяжёлых потребителей: трансформаторов, больших двигателей, конвейеров, насосных станций и другого оборудования с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 800 А
• Число полюсов: 3
• Номинальная отключающая способность: 50 кА
• Номинальное напряжение: 400 В
• Тип расцепителя: электромагнитный + тепловой (нерегулируемый)
• Привод: моторный, управление рычагом
• Способ монтажа: встраиваемый, фиксированная установка
• Подключение: болтовое
• Крепление: болтовое
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Индикация: есть указатель положения контакта и сигнал расцепления

Совместимость и монтаж

ВА-306 устанавливается исключительно в шкафах и распределительных устройствах с достаточными габаритами для встраивания. Монтаж выполняется через болтовые зажимы - требуется подготовить провода с соответствующими наконечниками. Для работы с моторным приводом необходимо обеспечить питание управляющего сигнала (обычно 24 В постоянного или переменного тока, проверьте спецификацию привода отдельно). Обязательно соблюдайте требуемые моменты затяжки болтов - перетягивание или слабое крепление снижают контактную надёжность. Устройство не рассчитано на поверхностный монтаж или использование вне щита.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм для силового оборудования, в том числе IEC 60947-2. Наличие индикатора отключения и указателя расцепления позволяет оперативно определить причину отключения - перегрузка или КЗ. Однако степень защиты IP20 не допускает применение во влажных, запылённых или открытых помещениях - обязательна установка внутри закрытого щита.

Преимущества

• Высокая отключающая способность (50 кА) - гарантирует безопасное отключение даже при серьёзных аварийных режимах.
• Моторный привод позволяет удалённо управлять выключателем, что удобно для автоматизированных систем и дистанционного контроля.
• Надёжный двухступенчатый расцепитель сочетает быстрое реагирование на КЗ (магнитный элемент) и защиту от длительных перегрузок (тепловой элемент).
• Ярко выраженные индикаторы состояния - минимизируют время диагностики после срабатывания.
• Литой корпус обеспечивает механическую прочность и долговечность в условиях вибрации и частых коммутаций.

Ограничения применения

• Не для цепей постоянного тока - работает только с переменным током 50 Гц.
• IP20 - нельзя использовать в сырых, пыльных или наружных условиях без дополнительной герметизации шкафа.
• Нерегулируемый расцепитель - невозможно изменить пороги срабатывания, поэтому подбирается точно под нагрузку.
• Требуется значительное место в щите - из-за большого размера и необходимости свободного пространства вокруг для теплоотвода.
• Моторный привод требует внешнего источника питания - без него функция дистанционного управления недоступна.

Примеры использования

• Главный входной автомат в промышленном распределительном щите 0,4 кВ.
• Защита главного двигателя прокатного стана мощностью более 300 кВт.
• Коммутирование секции питания системы вентиляции на заводе.
• Щитовая автоматизация на железнодорожной станции с несколькими тяговыми подстанциями.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинального тока - для 800 А обычно нужны медные провода сечением 2×185–240 мм2.
• Обеспечьте вентиляцию в щите - нагрев при работе на пределе возможен, особенно при многократных включениях.
• При использовании моторного привода убедитесь, что управляющее реле имеет достаточную мощность и совместимо с типом сигнала (DC/AC).
• Проверяйте состояние болтовых соединений каждые 6–12 месяцев - ослабление вызывает перегрев и выход из строя.
• ВА-306 - часть серии DEKraft ВА-300. Аналогичные модели с другими токами (например, 630 А или 1000 А) можно использовать для масштабирования проекта без изменения принципа сборки.
