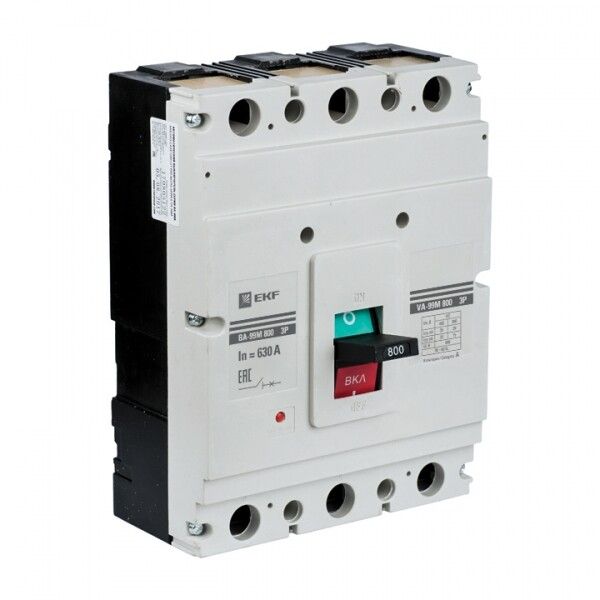

Автоматический выключатель ВА-99М 800/800А 3P 50кА EKF Basic | mccb99-800-800m

Автоматический выключатель ВА-99М 800/800А 3P 50кА от EKF предназначен для защиты промышленных электросетей от перегрузок и коротких замыканий, обеспечивает надёжное отключение при токах до 800 А и коммутацию в условиях высоких нагрузок. Модель входит в серию PROxima и соответствует требованиям ГОСТ Р 50030.2-2010.

Назначение и область применения

Автоматический выключатель ВА-99М 800/800А 3P 50кА используется для защиты и редкой коммутации трёхфазных сетей переменного тока с напряжением до 400 В и частотой 50 Гц. Применяется в промышленных объектах: на производственных линиях, в распределительных щитах, на электроподстанциях, в системах питания крупного оборудования. Подходит для установки в шкафах и панелях, где требуется надёжная защита от сверхтоков.

Технические характеристики

• Номинальный ток: 800 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 3
• Номинальная отключающая способность: 50 кА
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Уставка магнитного расцепителя: 8000 А (10×I_n)
• Частота: 50 Гц
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Климатическое исполнение: УХЛ3 (работает при температурах от -40C до +55C)
• Способ подключения: шинное, болтовое
• Тип привода: ручной рычаг
• Индикация: есть указатель расцепления
• Гарантийный срок: 84 месяца
• Серия: ВА-99М
• Производитель: EKF
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель ВА-99М 800/800А 3P 50кА монтируется на монтажную плату или DIN-рейку (не указано явно, но совместим с типовыми решениями для серии). Подключение силовых проводников - через болты, что позволяет использовать медные шины или многожильные кабели с предварительно установленными наконечниками. Диаметр зажимаемых проводников не указан - необходимо проверить по техпаспорту производителя. Для удобства обслуживания предусмотрен ручной рычаг управления. Электропривод - опционально, требует допзаказа и согласования с монтажной схемой.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010, что гарантирует безопасность при работе в промышленных условиях. Конструкция защищена от случайного прикосновения к токоведущим частям (IP30). Наличие указателя расцепления позволяет быстро диагностировать причину отключения - перегрузка или КЗ. Корпус изготовлен из термостойкой ABS-пластика, устойчивой к возгоранию и механическим повреждениям.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мест с большими токами КЗ, например, рядом с трансформаторами.
• Термомагнитный расцепитель обеспечивает двойную защиту: от длительной перегрузки (тепловой элемент) и внезапных КЗ (магнитный элемент).
• Упрощённая конструкция снижает массу и занимает меньше места в щите.
• Поддерживается шинное подключение - ускоряет сборку и снижает количество точек соединения.
• Возможность установки индикатора отключения - улучшает управляемость системы.
• Длительная гарантия - 84 месяца, что выше среднего для аналогичных изделий.

Ограничения применения

• Не предназначен для частых включений - рассчитан на редкую коммутацию (до 1–2 раз в день).
• Степень защиты IP30 исключает использование во влажных помещениях, на улице или в пыльных средах без дополнительной оболочки.
• Отсутствуют вспомогательные контакты - нельзя подключить сигнализацию или удалённое управление без внешних модулей.
• Не имеет встроенного моторного привода - он требует отдельного заказа и доработки схемы управления.
• Не рекомендован для бытовых или маломощных объектов - избыточен по мощности и стоимости.

Примеры использования

• Защита главного входа в промышленный цех с питанием от трансформаторной подстанции.
• Щитовая распределительной сети на заводе с несколькими конвейерами и насосами.
• Центральный автомат в распределительном пункте (РП) производственного комплекса.
• Обеспечение отключения при аварии в системе освещения больших помещений (например, складских ангаров).

Практические советы

• При выборе убедитесь, что расчетный ток КЗ в вашей сети не превышает 50 кА - иначе выключатель не справится с отключением.
• Для шинного подключения используйте медные шины с подходящим сечением; соблюдайте момент затяжки болтов - указан в техпаспорте.
• Если нужна дистанционная сигнализация - выбирайте модель с опциональным моторным приводом и дополнительно закажите блок вспомогательных контактов.
• Устанавливайте ВА-99М 800/800А 3P 50кА в сухих, хорошо вентилируемых щитах - даже при UHL3 не допускайте конденсата.
• Проверьте соответствие номинала автомата нагрузкам подключённых потребителей - 800 А подходит для мощных установок, но не для групповых линий.
