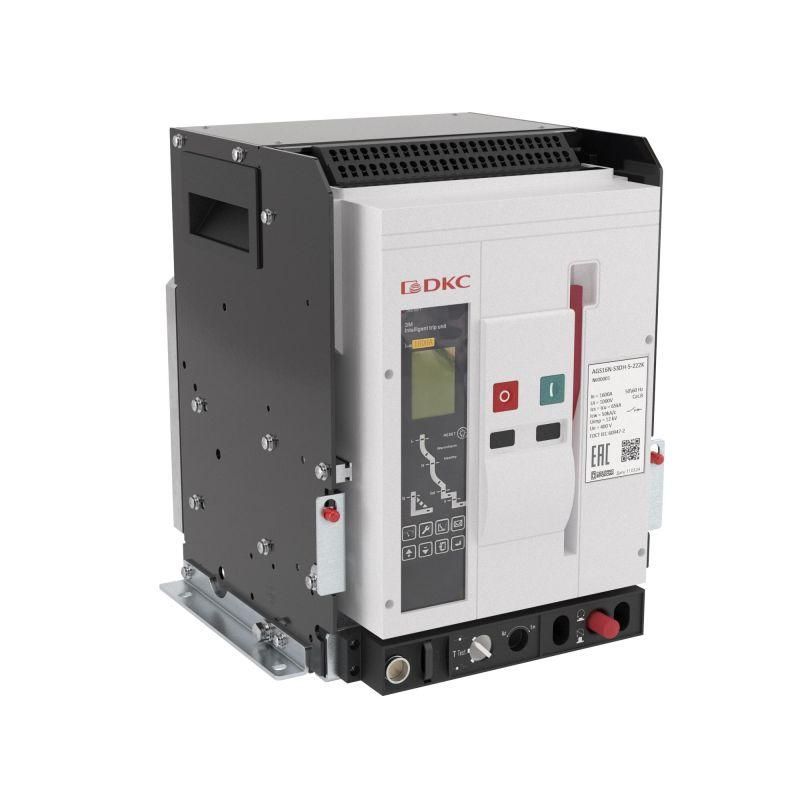

Выключатель автоматический воздушный AGS16N 3Р 1600А 65кА расцепитель 3M выкатн. управление 220В AC горизонт. подключение YON AGS16N-S3DH-5-222K ДКС

Автоматический выключатель воздушный AGS16N 3P 1600A 65kA расцепитель 3M выкатной управление 220V AC - устройство для защиты и управления мощными электрическими цепями в системах низкого напряжения. Произведённый компанией DKC (ДКС), он относится к серии YON MAX AGS и рассчитан на работу в промышленных объектах с высокой нагрузкой.

Назначение и область применения

Автоматический выключатель воздушный AGS16N 3P 1600A 65kA расцепитель 3M выкатной управление 220V AC используется для коммутации и защиты электроустановок с токами до 1600 А. Он защищает оборудование от перегрузок, коротких замыканий и замыканий на землю. Подходит для установки в распределительных щитах крупных предприятий: заводов, энергообъектов, водоканалов, метрополитена, где требуется надёжная защита силовых цепей. Управление через 220 В переменного тока позволяет легко интегрировать его в системы автоматизации.

Технические характеристики

• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Количество полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 65 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 380–415 В - оптимальный диапазон работы в трёхфазных сетях 400 В.
• Конструктивное исполнение: выкатное - позволяет извлекать аппарат из корпуса для обслуживания без демонтажа проводов.
• Тип расцепителя: электронный 3M - точная настройка порогов срабатывания по току, времени и типу аварии.
• Моторный привод: да - обеспечивает дистанционное включение/отключение без ручного воздействия.
• Диапазон регулировки расцепления при КЗ: 1600–50 000 А - можно задать чувствительность защиты под конкретную сеть.
• Тип дополнительного расцепителя: независимый - позволяет отключать выключатель внешним сигналом (например, от системы безопасности).
• Защита от замыканий на землю: да - реагирует на утечки тока в землю, предотвращая опасность поражения и возгорания.
• Способ монтажа: вертикальный - требует установки в положении, указанном производителем; горизонтальная ориентация запрещена.
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли.
• Количество переключающих контактов: 4 - используются для сигнализации состояния (закрыт/открыт) и подключения к системам контроля.

Совместимость и монтаж

Автоматический выключатель воздушный AGS16N 3P 1600A 65kA расцепитель 3M выкатной управление 220V AC совместим со шкафами, соответствующими требованиям к выкатным конструкциям. Монтаж допускается **только в вертикальном положении** - даже если в названии указано “горизонтальное подключение”, это относится к расположению кабельных входов, а не к самому аппарату. Для подключения используйте кабели сечением, соответствующим 1600 А (обычно 2×(240–300) мм2 медные). Выкатная система требует наличия направляющих и фиксирующих механизмов в шкафу. Обязательно проверьте соответствие габаритов и глубины шкафа перед установкой. Электропитание моторного привода - 220 В AC +-10%, частота 50 Гц.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в промышленных условиях. Защита от замыканий на землю и независимый расцепитель обеспечивают соответствие требованиям по электробезопасности. IP20 не предусматривает защиту от влаги - применение вне закрытых помещений или в сырых средах недопустимо.

Преимущества

• Выкатная конструкция снижает время техобслуживания - не нужно отключать питание всей линии.
• Электронный расцепитель 3M позволяет точно настраивать параметры защиты под специфику оборудования.
• Моторный привод обеспечивает удалённое управление и возможность интеграции в SCADA-системы.
• Поддержка защиты от замыканий на землю повышает безопасность персонала и снижает риск пожара.
• Чёткая классификация по току и отключающей способности делает его подходящим для ответственных участков сети.

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, пылью или агрессивной средой - степень защиты IP20 не обеспечивает герметичность.
• Запрещено монтировать в горизонтальном положении - это нарушает механическую и тепловую стабильность аппарата.
• Работает только при температуре окружающей среды +5…+40 C; при более низких или высоких температурах возможны отказы.
• Не предназначен для частых операций включения/отключения (не является выключателем нагрузки); рекомендовано использовать с контактными аппаратами для частых коммутаций.
• Требуется наличие резервного питания 220 В AC для работы моторного привода - при отключении основного питания привод не будет работать.

Примеры использования

• Главный ввод в распределительном щите производственного цеха.
• Защита главного трансформатора 6/0,4 кВ на подстанции.
• Щиты питания конвейерных линий с большими пусковыми токами.
• Системы бесперебойного питания (ИБП) большой мощности.
• Объекты ЖКХ: насосные станции, компрессорные, теплоэнергетика.

Практические советы

• Перед первым включением обязательно настройте все параметры расцепителя 3M согласно расчетам нагрузки - неверная настройка может вызвать ложные срабатывания или отказ защиты.
• Проверяйте состояние контактов и механизма выкатывания каждые 6–12 месяцев - особенно при частых отключениях.
• Для удобства диагностики подключите четыре переключающих контакта к контроллеру - они покажут состояние (замкнут/разомкнут) и наличие аварии.
• При использовании в системах с частыми пусками (например, насосы, компрессоры) убедитесь, что токи пуска не превышают порог срабатывания расцепителя.
• Не забудьте про необходимость резервного источника 220 В AC для моторного привода - без него дистанционное управление станет невозможным.
• Артикул ags16n-s3dh-5-222k - это именно тот вариант с моторным приводом и 220 В AC. Уточните этот артикул при заказе - другие модификации отличаются по управлению и расцепителю.
