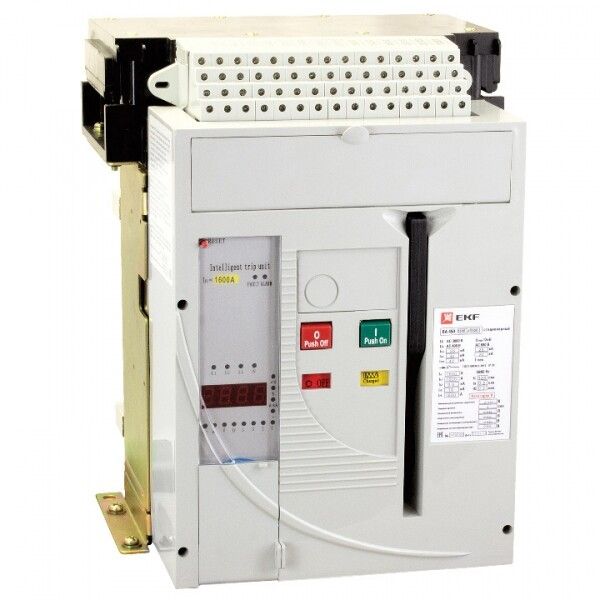

Автоматический выключатель ВА-450 1600/1250А 3P 55кА выкатной EKF | mccb450-1600-1250v

Автоматический выключатель ВА-450 от EKF - это выкатной аппарат серии PROxima с номинальным током 1250 А и отключающей способностью 55 кА, предназначенный для надежной защиты мощных трёхфазных сетей. Устройство обеспечивает управление и защиту в условиях высоких нагрузок, особенно там, где требуется быстрая замена без отключения всей системы.

Назначение и область применения

Автоматический выключатель ВА-450 используется в качестве вводного аппарата в распределительных устройствах - ГРЩ, ЩС, на низкой стороне трансформаторных подстанций 10/0,4 кВ. Применяется для защиты цепей электродвигателей, отходящих линий и систем автозапуска резерва. Подходит для установки в помещениях с постоянным обслуживанием, где важна возможность оперативной замены без демонтажа шин.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1250 А
• Номинальная отключающая способность: 55 кА
• Номинальное напряжение: 400–690 В, 50 Гц
• Тип расцепителя: термомагнитный
• Диапазон настройки защиты от перегрузки: 500–1250 А
• Диапазон регулировки защиты от КЗ: 2500–62500 А
• Защита от замыканий на землю: да (дифференциальная)
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, без защиты от воды)
• Тип подключения: болтовое
• Моторный привод: есть (дистанционное включение/отключение)
• Расцепитель минимального напряжения: есть (отключение при проседании сети)
• Индикатор отключения: да (визуальный сигнал положения)
• Указатель расцепления: да (показывает причину отключения - перегрузка или КЗ)
• Количество переключающих контактов: 4
• Тип элемента управления: кнопка нажимная
• Способ монтажа: на монтажную плату
• Комплектное устройство: да (в комплекте все необходимые элементы для работы)
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Автоматический выключатель ВА-450 устанавливается на специализированную монтажную плиту с фиксацией через болты. Выкатная конструкция позволяет извлекать устройство из корпуса без отключения основной сети - удобно для планового обслуживания и замены. Для подключения используются медные шины или кабели сечением, соответствующим току 1250 А. Обязательно соблюдайте момент затяжки болтов согласно документации производителя. Моторный привод требует подключения внешнего управления (например, от PLC или пульта). Убедитесь, что габариты монтажной платы совпадают с размерами выкатного механизма - посадочные размеры рассчитаны под стандартные рамы EKF серии PROxima.

Безопасность и стандарты

Автоматический выключатель ВА-450 соответствует требованиям международных стандартов IEC 60947-2. Защита от замыканий на землю реализована через встроенный датчик тока нулевой последовательности. Индикация состояния и указание причины расцепления повышают безопасность при диагностике. IP30 не защищает от влаги - применение допускается только в закрытых щитовых с контролируемой средой.

Преимущества

• Выкатная конструкция снижает время ремонта и исключает риск поражения током при замене
• Широкий диапазон настройки расцепителей позволяет точно адаптировать защиту под конкретную нагрузку
• Встроенная защита от замыканий на землю устраняет необходимость в дополнительных УЗО
• Моторный привод и расцепитель минимального напряжения обеспечивают работу в автоматизированных системах
• Длительная гарантия (7 лет) подтверждает надежность сборки и качества материалов

Ограничения применения

• Не предназначен для открытых площадок или помещений с повышенной влажностью - степень защиты IP30 недостаточна
• Требует жесткой фиксации на металлической монтажной плите; не устанавливается на DIN-рейку
• Не рекомендован для частых циклов включения/отключения без пауз - возможен износ механики
• Подключение кабелей требует точного расчета сечения - при недостаточном сечении возможен нагрев и выход из строя
• Не работает без внешнего управления при использовании моторного привода - необходимо предусмотреть источник сигнала

Примеры использования

• Вводный автомат в ГРЩ промышленного цеха с питанием от трансформатора 10/0,4 кВ
• Защита крупного электродвигателя насосной станции (до 1250 А)
• Система АВР с секционированием - три выключателя ВА-450 работают в связке: два на входах, один на секционном разъединителе
• Щиты управления технологическими линиями с частотными преобразователями и высокими пусковыми токами

Практические советы

• Перед первым запуском проверьте настройки расцепителей - они должны соответствовать реальной нагрузке, а не максимальному значению
• При использовании моторного привода убедитесь, что напряжение управления совпадает с заявленным в паспорте (обычно 220 В AC / 24 В DC)
• Проверяйте состояние контактных групп каждые 6 месяцев - особенно после многократных срабатываний
• Для замены используйте только оригинальные комплектующие EKF - несовместимые детали нарушают сертифицированные параметры отключения
• Обеспечьте свободный доступ к передней панели - механизм выкатывания требует минимум 600 мм свободного пространства спереди
