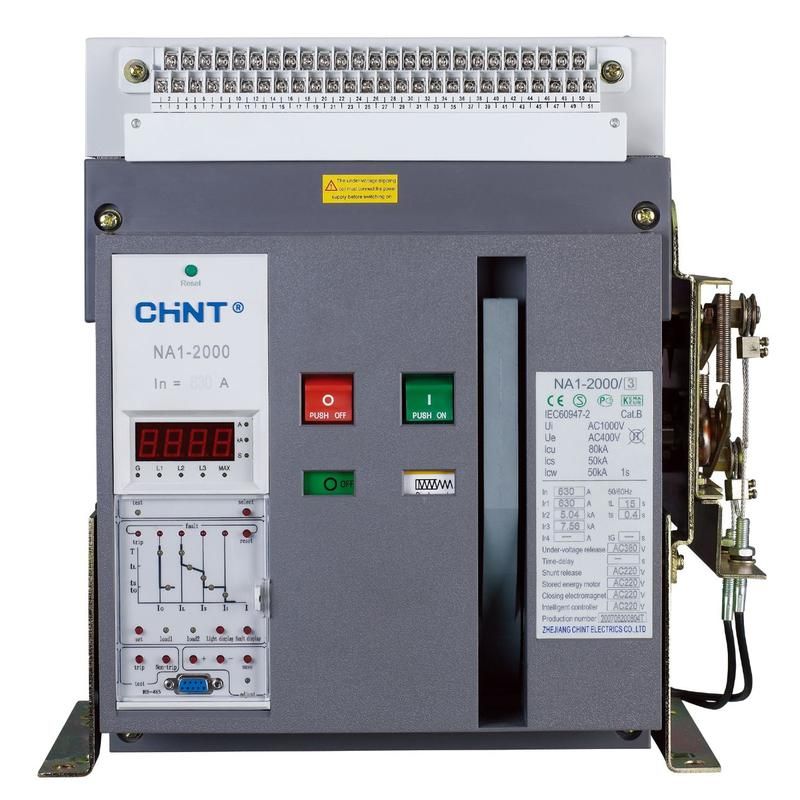

Выключатель автоматический воздушный NA1-2000-1600М/3P стац.,1600A, 80kA, тип М, AC220В (R) | 101084 CHINT

Автоматический выключатель CHINT NA1-2000-1600М/3P стационарный предназначен для защиты силовых цепей переменного тока в распределительных устройствах промышленных и коммерческих объектов. Этот аппарат обеспечивает надёжную защиту от перегрузок и коротких замыканий при рабочих напряжениях до 690 В и токе до 1600 А.

Назначение и область применения

Частичная версия модели NA1-2000-1600М/3P используется в качестве основного аппарата защиты в распределительных шкафах, генераторных рубильниках (ГРЩ) и комплектных трансформаторных подстанциях (КТП). Подходит для установки в электроустановках промышленных предприятий, крупных торгово-офисных комплексов и высотных зданий. Применяется там, где требуется высокая отключающая способность и точная настройка защитных функций.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы сети одновременно;
• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Отключающая способность: 80 кА - способность безопасно прервать ток короткого замыкания величиной до 80 тысяч ампер;
• Номинальное напряжение: 400–690 В переменного тока - работает в трёхфазных сетях с этими значениями;
• Диапазон настройки защиты от перегрузки: 0–1600 А - можно задать порог срабатывания при длительной перегрузке в пределах этого интервала;
• Диапазон регулировки защиты от короткого замыкания: 2400–32000 А - позволяет выбрать чувствительность быстродействующей защиты при аварийных токах;
• Конструкция: стационарная - устанавливается в шкафу с жёстким креплением через болтовые соединения, не предусматривает возможность извлечения под нагрузкой;
• Степень защиты IP20: защита от доступа пальцев и предметов более 12 мм, но не защищён от пыли и воды - требует установки внутри закрытого корпуса.

Совместимость и монтаж

Устройство совместимо с другими элементами серии NA1 и монтируется в сборочные рамы стандарта IEC 60947-2. Для подключения используются медные шины или кабельные выводы с площадью сечения, соответствующей току 1600 А. Учитывайте посадочные размеры: контакты расположены сверху и снизу, что требует свободного места для подводящих и отходящих шин. Недоступна опциональная установка в выдвижной тележке - устройство нельзя обслуживать без отключения питания всей секции.

Безопасность и стандарты

Произведено в соответствии с международными нормами IEC 60947-2 и ГОСТ Р 50030.2. Соответствует требованиям безопасности для оборудования класса II. Защита от короткого замыкания реализуется с помощью электронного расцепителя на основе микропроцессора, обеспечивающего селективность и отказоустойчивость даже при сложных режимах работы системы.

Преимущества

• Широкий диапазон настроек защиты - позволяет точно адаптировать параметры под конкретную нагрузку и координировать работу с нижестоящими автоматами;
• Высокая отключающая способность (80 кА) - гарантирует сохранность оборудования даже при серьёзных авариях в мощных сетях;
• Интегрированный микропроцессорный модуль - обеспечивает диагностику состояния, точность срабатывания и возможность будущего подключения к системам управления;
• Поддержка однофазных замыканий на землю - повышает уровень безопасности в TN-S и TT системах заземления.

Ограничения применения

• Не допускается использование вне закрытых щитов - степень защиты IP20 исключает эксплуатацию во влажных, запылённых или открытых помещениях;
• Стационарная конструкция не позволяет менять положение аппарата без демонтажа - затрудняет плановое техобслуживание; рекомендовано использовать в местах с минимальным числом операций переключения;
• Не рассчитан на частые включения/выключения - предназначен для защиты, а не для обычного управления нагрузкой;
• Запрещена работа при температуре ниже –25 C и выше +70 C - необходимо контролировать условия окружающей среды в помещении.

Примеры использования

• Главный входной автомат в ГРЩ многоквартирного дома с энергоёмкими лифтами и насосами;
• Защита главной шины распределительного пункта на заводе с мощными двигателями и сварочными установками;
• Федеральный выходной автомат в КТП высотного офисного центра с системами HVAC и серверными комнатами;
• Централизованная защита группы потребителей в торговом комплексе с несколькими контурами освещения и рекламных экранов.

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и шин номинальному току 1600 А - недостаточное сечение вызывает нагрев и риск возгорания;
• Настройте защиту от перегрузки на уровне 80–90 % от максимальной нагрузки цепи - это снижает количество ложных срабатываний;
• При использовании нескольких таких выключателей в одной системе обязательно проведите согласование времени срабатывания (селективность);
• Обязательно используйте пломбы после настройки - изменения параметров должны выполняться только специалистами;
• Для удобства сервисного обслуживания предусмотрите наличие достаточного доступа вокруг аппарата - минимум 60 см спереди и 40 см с боков.
