Автоматический воздушный выключатель Metasol AS-20E3-20P M2D2D2BX AC6U0 | 290806148B Lsis

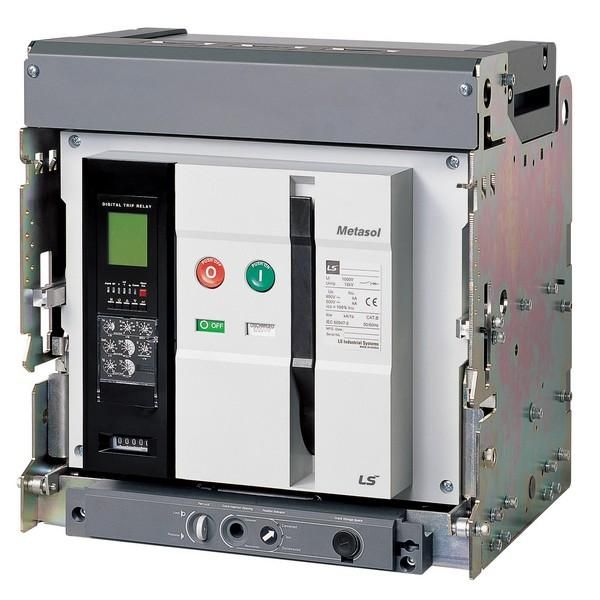

Автоматический выключатель воздушный AS-20E3-20P от LS Electric — трёхполюсный силовой аппарат на 2000 А с электронным расцепителем и отключающей способностью 85 кА. Предназначен для защиты и коммутации мощных электрических сетей в промышленных объектах, где требуется надёжность, точная настройка и возможность удалённого управления.

Назначение и область применения

AS-20E3-20P используется для защиты электрических цепей от перегрузок, коротких замыканий и замыканий на землю. Применяется в распределительных устройствах высокой мощности: на вводах подстанций, в центрах управления двигателями, на шинах питания крупных производственных линий, конвейерах, насосных станциях и других системах с токами выше 1000 А. Подходит для нечастых оперативных включений и отключений нагрузки.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC), допускается работа и на постоянном токе (DC)
• Номинальный ток: 2000 А
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА при 690 В
• Тип расцепителя: электронный, с возможностью настройки параметров
• Диапазон настройки защиты от перегрузки: 1000–2000 А
• Уставка магнитного расцепления: 1,5–15 × In (настраивается в зависимости от нагрузки)
• Задержка срабатывания: есть — позволяет избежать ложных срабатываний при кратковременных бросках тока
• Защита по минимальному напряжению: да — отключает при снижении напряжения ниже порогового значения
• Частота: 50/60 Гц
• Степень защиты: IP20 — защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Диапазон рабочих температур: от –40 °C до +60 °C
• Встроенные дополнительные контакты: 5 нормально открытых (5NO) и 5 нормально закрытых (5NC)
• Указатель расцепления: есть — визуальный сигнал причины отключения
• Привод: ручной и моторный — можно управлять как вручную, так и через внешние команды
• Специальные функции: логическая селективность, интерфейс связи, регистрация аварийных событий

Совместимость и монтаж

AS-20E3-20P выполнен в стационарном исполнении с передним подключением. Монтируется на монтажную плату или в сборку щита с жесткими креплениями. Для установки необходима свободная площадь согласно габаритам типоразмера, совместимому с сериями Metasol до 6300 А. Клеммы рассчитаны на большие токи — требуют правильного затягивания моментом, соответствующим спецификации производителя. Подключение проводов должно выполняться с учётом сечения, подходящего для 2000 А. Наличие моторного привода и интерфейса связи позволяет интегрировать выключатель в системы SCADA и АСУ ТП.

Безопасность и стандарты

AS-20E3-20P соответствует международным требованиям к устройствам класса Air Circuit Breaker (ACB). Электронный расцепитель обеспечивает точную и быстродействующую защиту, что снижает риск повреждения оборудования. Защита от замыканий на землю и функция селективности предотвращают массовые отключения в многоуровневых сетях. Указатель расцепления помогает быстро определить причину отказа — перегрузка, КЗ или другая нештатная ситуация.

Преимущества

• Высокая отключающая способность (85 кА) — подходит для сетей с большими токами КЗ
• Гибкая настройка электронного расцепителя — адаптация под конкретную нагрузку
• Поддержка селективности — минимизация простоев при аварии
• Интеграция с системами автоматизации через интерфейс связи
• Работа в широком диапазоне температур — годится для холодных и жарких помещений
• Наличие моторного привода — удобство дистанционного управления
• Регистрация аварий — анализ причин отключений после события

Ограничения применения

• Не предназначен для частых операций включения/отключения — не является контактным аппаратом
• IP20 — нельзя использовать во влажных, запылённых или наружных условиях без дополнительной защиты корпуса
• Требуется профессиональный монтаж: неверное подключение или недостаточная затяжка клемм может вызвать нагрев и выход из строя
• Не работает без внешнего питания для электронного расцепителя и моторного привода — необходимо подать питание на управляющие цепи
• Не подходит для маломощных цепей (<1000 А): избыточная мощность увеличивает стоимость и усложняет настройку

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 1 МВт
• Щит питания группы станков с ЧПУ
• Распределительный пункт на заводе с несколькими трансформаторами
• Система бесперебойного питания (UPS) средней и большой мощности
• Объекты с высокой степенью ответственности: медицинские центры, серверные, водоканалы

Практические советы

• При выборе проверьте соответствие посадочных размеров вашей шинной системе — AS-20E3-20P совместим с другими моделями серии Metasol
• Настройте ток срабатывания перегрузки не выше 90% от максимальной нагрузки цепи — это продлит срок службы аппарата
• Используйте дополнительные контакты (5NO/5NC) для сигнализации состояния в систему контроля
• При использовании моторного привода убедитесь, что источник управления (например, PLC) имеет достаточную мощность для работы катушки включения
• Регулярно проверяйте состояние контактов и механической части — особенно при работе в условиях повышенной вибрации
• Документируйте все настройки расцепителя — они теряются при потере питания, если не сохранены в памяти
