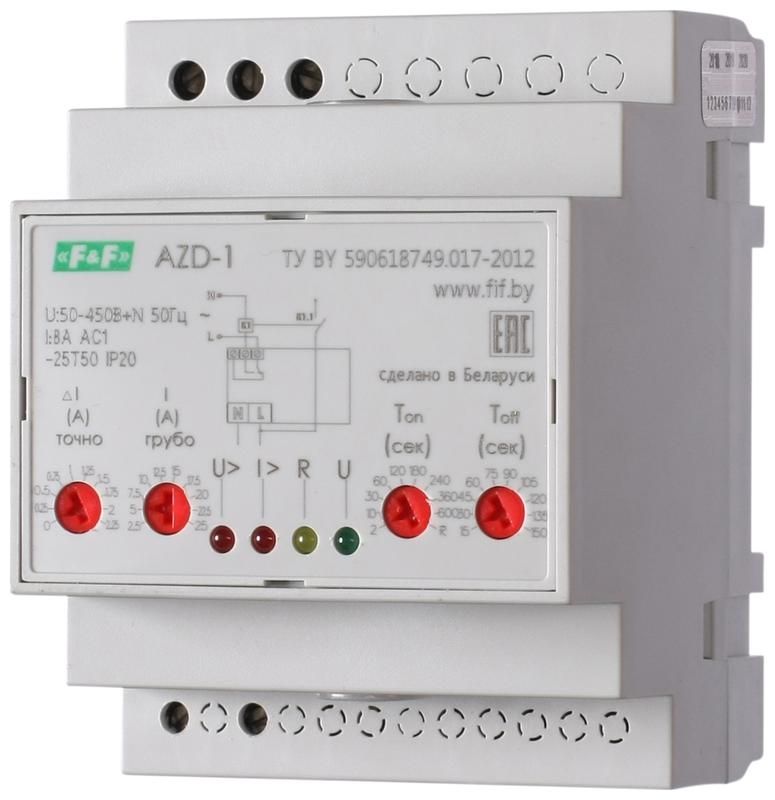

Автомат защиты электродвигателей AZD-1 микропроцессорн. защита однофазн. двигателей до 5кВт 50-450В AC 8А 1P IP20 F&F EA05.004.003 Евроавтоматика

Автомат защиты электродвигателей Евроавтоматика ea05.004.003 — это микропроцессорное реле для защиты однофазных двигателей мощностью до 5 кВт от перегрузок, перепадов напряжения и других аварийных режимов. Устройство монтируется на DIN-рейку и подходит для промышленного оборудования, насосов, компрессоров и конвейеров.

Назначение и область применения

Автомат защиты электродвигателей Евроавтоматика ea05.004.003 предназначен для защиты однофазных электродвигателей переменного тока от аварийных ситуаций, которые могут привести к выходу оборудования из строя. Подходит для установки в системах с питанием 50–450 В AC, где важна надежная работа: насосы, вентиляторы, компрессоры, конвейеры, станки с малой мощностью.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания: 50–450 В
• Номинальный ток: 8 А
• Количество фаз: одна
• Частота: 50 Гц
• Контакты: один переключающий контакт НО/НЗ (8 А)
• Измерение тока: да (диапазон 2,5–27,5 А)
• Измерение напряжения: да
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от воды и пыли
• Способ монтажа: на DIN-рейку шириной 35 мм
• Габариты: 4 модуля DIN
• Индикация: светодиоды показывают тип отказа (перегрузка, недогрузка, перенапряжение, понижение напряжения, КЗ)
• Климатическое исполнение: УХЛ4 — работает при температуре от -25°C до +50°C
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Автомат защиты электродвигателей Евроавтоматика ea05.004.003 устанавливается на стандартную DIN-рейку. Для подключения используются клеммы на передней панели. Максимальный коммутируемый ток через контакт — 8 А, поэтому он управляет внешним контактором, который уже включает сам двигатель. Не подключайте двигатель напрямую к этому устройству — оно служит только для контроля и отключения цепи управления.

Безопасность и стандарты

Устройство соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 обеспечивает безопасность при обслуживании в щитовых помещениях, но не защищает от попадания влаги или пыли — не используйте в открытых или сырых местах. Работает в условиях, допустимых для климатического исполнения УХЛ4: в закрытых, отапливаемых или хорошо проветриваемых помещениях.

Преимущества

• Микропроцессорная логика позволяет точно определить тип аварии и отреагировать быстрее, чем обычные тепловые реле
• Поддерживает широкий диапазон токов (2,5–27,5 А) — можно использовать с двигателями разной мощности, даже если они ниже номинала устройства
• Индикация конкретного типа отказа (например, “сухой ход” или “перенапряжение”) ускоряет диагностику
• Автоматический запуск после восстановления нормальных условий — не требует ручного сброса
• Компактный размер (4 модуля) экономит место в распределительном шкафе

Ограничения применения

• Не предназначено для трехфазных двигателей — только для однофазных
• IP20 не подходит для влажных, пыльных или уличных зон; требуется дополнительная защита корпуса
• Нельзя использовать при напряжении ниже 50 В или выше 450 В — возможны сбои или повреждение
• Максимальный ток через контакт — 8 А; для управления двигателями выше этого значения нужен внешний контактор
• Не имеет функции ручного отключения — только автоматическое срабатывание по параметрам

Примеры использования

• Насосная станция: защита от «сухого хода» при исчезновении жидкости в трубопроводе
• Компрессор воздуха: отключение при перегрузке из-за забитого фильтра
• Конвейер в цеху: защита от заклинивания роликов или механической перегрузки
• Вентиляционная система: отключение при скачках напряжения в сети
• Оборудование для пищевой промышленности: защита моторов в условиях колебаний напряжения

Практические советы

• Выбирайте устройство, исходя из максимального рабочего тока двигателя — он должен находиться в диапазоне 2,5–27,5 А. Автомат защиты электродвигателей Евроавтоматика ea05.004.003 не будет работать корректно, если ток ниже 2,5 А
• Проверьте соответствие напряжения сети 50–450 В — особенно важно при использовании в старых объектах с нестабильным питанием
• При монтаже на DIN-рейку убедитесь, что все клеммы плотно затянуты — слабый контакт вызывает нагрев и ложные срабатывания
• Не устанавливайте рядом с источниками сильного тепла — температура внутри шкафа не должна превышать +50 °C
• При первом запуске проверьте индикацию: если горят LED-индикаторы без причины — возможно, неверно заданы пороговые значения или есть помехи в сети
