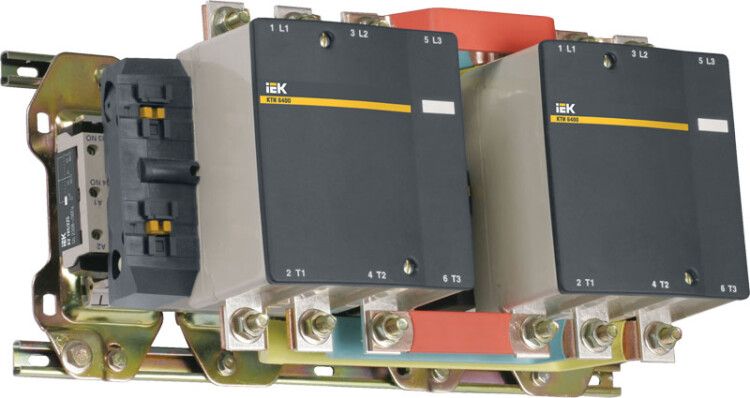

Контактор КТИ 500А катушка управления 230В АС реверсивный 2НО - KKT63-500-230-10 IEK КТИ-65003

Контактор реверсивный 500А 230В/АС3 2 нормально-открытых контакта от IEK (ИЭК), артикулы kkt63-500-230-10 и кти-65003, предназначен для переключения направления вращения трёхфазных двигателей и обеспечивает надёжную коммутацию высоких токов в условиях промышленной автономной работы.

Назначение и область применения

Контактор реверсивный 500А 230В/АС3 2 нормально-открытых контакта используется в схемах управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он позволяет безопасно запускать, останавливать и менять направление вращения . Подходит для применения в системах с частой сменой режимов: кран-балки, конвейеры, насосы, вентиляторы, печи и системы автоматического ввода резерва (АВР). Также может управлять другими активными и индуктивными нагрузками - освещением, нагревательными элементами.

Технические характеристики

• Номинальный ток: 500 А - способен выдерживать длительную работу при максимальном токе, близком к предельному значению для промышленных двигателей;
• Напряжение питания катушки: 230 В AC - совместим с распространёнными сетями управления в России и странах СНГ;
• Число силовых полюсов: 3 - полностью управляет всеми фазами трёхфазной сети;
• Количество силовых нормально-открытых (НО) контактов: 6 - обеспечивают двойную изоляцию цепей в реверсивной схеме;
• Количество вспомогательных НО контактов: 2 - используются для сигнализации, блокировок и передачи сигналов в ;
• Номинальная мощность двигателя: 115 кВт - оптимально для крупных промышленных машин;
• Мощность потребления катушки: 18 Вт - энергоэффективное управление даже при постоянной работе;
• Срок службы: 10 лет - рассчитан на долгую эксплуатацию при соблюдении условий;
• Тип тока: переменный (AC) - работает исключительно в сетях с переменным током;
• Климатическое исполнение: УХЛ3 - допущен к применению в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны;
• Диапазон рабочих температур: от –45 C до +55 C - сохраняет работоспособность в суровых условиях зимних объектов и жарких цехов;
• Степень защиты: IP00 - контакт не имеет корпусной защиты, требует установки в закрытом щите или защищённой среде;
• Подключение силовой цепи: болтовое - надёжное механическое соединение с медными шинами или кабелями;
• Подключение вспомогательной цепи: винтовое - удобно для подключения проводов сечением до 2,5 мм2;
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку через специальную платформу или крепится на панели с помощью крепёжных отверстий;
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009) - гарантированное соответствие международным требованиям безопасности и надёжности.

Совместимость и монтаж

Контактор реверсивный 500А 230В/АС3 2 нормально-открытых контакта совместим с любыми стандартными реверсивными схемами управления, где требуется взаимоблокировка двух контакторов. Для правильной сборки необходимо использовать два таких устройства - один для прямого, второй для обратного вращения. Монтаж выполняется на металлической панели или DIN-рейке с обязательным учётом теплового зазора между устройствами. Болтовое подключение силовых клемм требует момент затяжки 1–1,5 Нм - переизбыток усилия повредит контакты. Вспомогательные контакты подключаются однопроводными кабелями сечением до 2,5 мм2. Обязательно проверьте полярность и наличие блокировки против одновременного замыкания прямого и обратного контуров.

Безопасность и стандарты

Контактор реверсивный 500А 230В/АС3 2 нормально-открытых контакта сертифицирован по ГОСТ Р 50030.4.1 и имеет официальный сертификат соответствия РОСС CN.ME86.B00150. Прошёл испытания на термическую стойкость, электрическую прочность и механическую износостойкость. Однако из-за степени защиты IP00 использование вне герметичного корпуса недопустимо - риск поражения током и попадания сторонних предметов внутрь механизма. Все операции по обслуживанию должны проводиться после полного отключения питания и контрольной проверки отсутствия напряжения.

Преимущества

• Высокая коммутационная способность - 500 А позволяют управлять мощными двигателями без необходимости параллельного включения нескольких контакторов;
• Широкий температурный диапазон - надёжно функционирует в холодных складах и жарких цехах;
• Совместимость с существующими схемами АВР и промышленной автоматизации - легко интегрируется в старые и новые системы;
• Низкая мощность катушки - снижает нагрузку на источник управления и экономит энергию;
• Произведено по европейским стандартам - гарантирует качество комплектующих и точность сборки.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC);
• IP00 - нельзя устанавливать во влажных, пыльных или открытых местах без внешней защиты;
• Требуется обязательно использовать две единицы для полноценного реверса - одна не справится с задачей;
• Не рекомендован для частых включений более 600 раз в час - возможен преждевременный износ контактов;
• Не предназначен для управления однофазными нагрузками свыше 230 В - выход за рамки номинала вызывает пробой катушки.

Примеры использования

• Кран-балка с перемещением груза в обоих направлениях;
• Циркулярная пилы с реверсом для удаления забоя;
• Насосные станции с принудительной продувкой трубопровода;
• Оборудование для производства - конвейеры с изменяемым ходом;
• Системы АВР, где двигатель должен переключаться между основным и резервным питанием.

Практические советы

• Выбирая этот контактор, всегда проверяйте посадочные размеры и расстояние между клеммами - они отличаются от моделей с другим типом монтажа;
• Для увеличения срока службы используйте дополнительные RC-цепочки или варисторы на входе катушки - это снизит импульсы помех;
• Запрещена работа при наличии масла, эмульсии или агрессивных газов рядом - материал изоляции чувствителен к таким воздействиям;
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - окисление и подгорание снижают эффективность;
• При замене - используйте оригинальные детали IEK (ИЭК): клеммы, пружины, якорь - несовместимые аналоги нарушают срок службы и безопасность.
