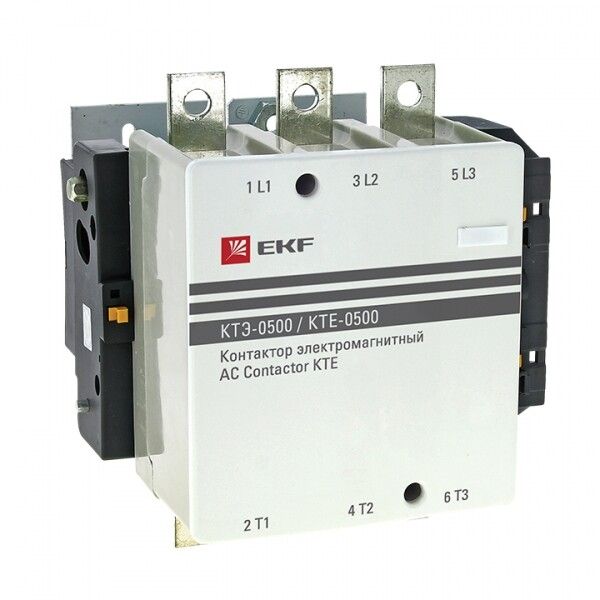

Пускатель магнитный 500А катушка управления 230В AC NO КТЭ - ctr-b-500 EKF

Контактор КТЭ 500А 230В AC 1 нормально разомкнутый контакт от EKF серии PROxima предназначен для частого включения и отключения трёхфазных электродвигателей мощностью до 250 кВт. Управление осуществляется через катушку 230 В переменного тока, а основной коммутационный элемент - три главных контакта с одним дополнительным нормально разомкнутым. Простая и надёжная конструкция делает этот контактор подходящим для промышленных автоматизированных систем.

Назначение и область применения

Контактор КТЭ 500А 230В AC 1 нормально разомкнутый контакт используется для дистанционного управления трёхфазными электродвигателями в режиме «вкл/выкл». Он применяется там, где требуется надёжная коммутация больших токов: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ. Одиночный нормально разомкнутый контакт позволяет подключить сигнализацию, блокировку или вспомогательную цепь контроля работы двигателя.

Технические характеристики

• Номинальный ток: 500 А - способен коммутировать нагрузки до 250 кВт при 380 В
• Напряжение катушки управления: 230 В AC - совместим с сетями 220–240 В
• Частота: 50 Гц - оптимизирован для российских и ближнеморских энергосистем
• Количество главных контактов: 3 - для коммутации трёх фаз
• Количество вспомогательных контактов: 1 нормально разомкнутый (НО) - для сигналов и блокировок
• Способ монтажа: на монтажную плату - требует установки на DIN-рейку или специальную базу
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Диапазон температур: от -25 до +50 C - работает в неотапливаемых помещениях, складах, цехах
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Гарантия: 84 месяца - один из самых длинных сроков в классе
• Серия: PROxima - серия EKF с проверенной конструкцией и сертифицированным качеством

Совместимость и монтаж

Контактор КТЭ 500А 230В AC 1 нормально разомкнутый контакт монтируется исключительно на монтажную плату - он не имеет встроенных креплений для DIN-рейки. Для правильной установки необходимо использовать совместимую базу или платформу, рекомендованную EKF. Подключение проводов - винтовое, допускает сечение до 95 мм2. Обязательно соблюдайте момент затяжки винтов: перетягивание повредит контакты, недотягивание вызывает нагрев и выход из строя. Монтаж следует выполнять в вертикальном положении +-15°.

Безопасность и стандарты

Контактор КТЭ 500А 230В AC 1 нормально разомкнутый контакт соответствует требованиям ГОСТ Р 50030.4.1-2002, что гарантирует соответствие европейским стандартам IEC 60947-4-1. Сертификаты подтверждают безопасность при работе с высокими токами и обеспечивают отказоустойчивость в условиях длительной эксплуатации. IP20 не обеспечивает защиту от внешних воздействий - устройство должно быть установлено внутри щита или корпуса.

Преимущества

• Высокая долговечность: конструкция с усиленными контактами и прочной магнитной системой снижает риск сваривания и износа
• Надёжная работа при колебаниях напряжения: катушка 230 В AC сохраняет работоспособность при отклонении +-10%
• Поддержка крупных двигателей: 500 А позволяют управлять оборудованием до 250 кВт без необходимости в дополнительных пускателях
• Сертифицированная продукция: серия PROxima получала награду на выставке «Электро-2008» за качество и дизайн
• Длительная гарантия: 84 месяца - выше среднего для аналогичных изделий

Ограничения применения

• Не предназначен для реверсирования - для этого нужны два контактора с механической блокировкой
• IP20 не допускает использование вне закрытых щитов - нельзя устанавливать на открытых площадках или в сырых местах
• Требуется монтажная плата - несовместим с обычными DIN-рейками без переходных адаптеров
• Не рекомендуется для частого пуска более 120 раз в час - возможен перегрев катушки и контактов
• Запрещено применение в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Автоматизация водяного насоса в котельной - управление 200 кВт насосом через PLC с использованием вспомогательного контакта для индикации “работа”
• Конвейерная линия на пищевом заводе - включение/выключение привода с помощью кнопочного поста и сигнала о состоянии
• Вентиляционная система в производственном цеху - управление 250 кВт вентилятором с аварийной остановкой по температуре

Практические советы

• Выбирая контактор КТЭ 500А 230В AC 1 нормально разомкнутый контакт, убедитесь, что ваша монтажная плата точно соответствует габаритам EKF PROxima - расстояние между креплениями важно для плотного контакта
• Для увеличения срока службы используйте RC-цепочки или варисторы на входе катушки - они гасят импульсы при отключении
• Проверьте температуру окружающей среды перед монтажом: при постоянной работе около +50C лучше выбрать вариант с принудительным охлаждением
• Не забывайте про вспомогательный контакт - его можно задействовать для создания цепи самоблокировки или подключения индикатора
• При замене старого контактора - сравнивайте тип подключения и количество контактов. КТЭ EKF PROxima не всегда является прямой заменой моделей других брендов
