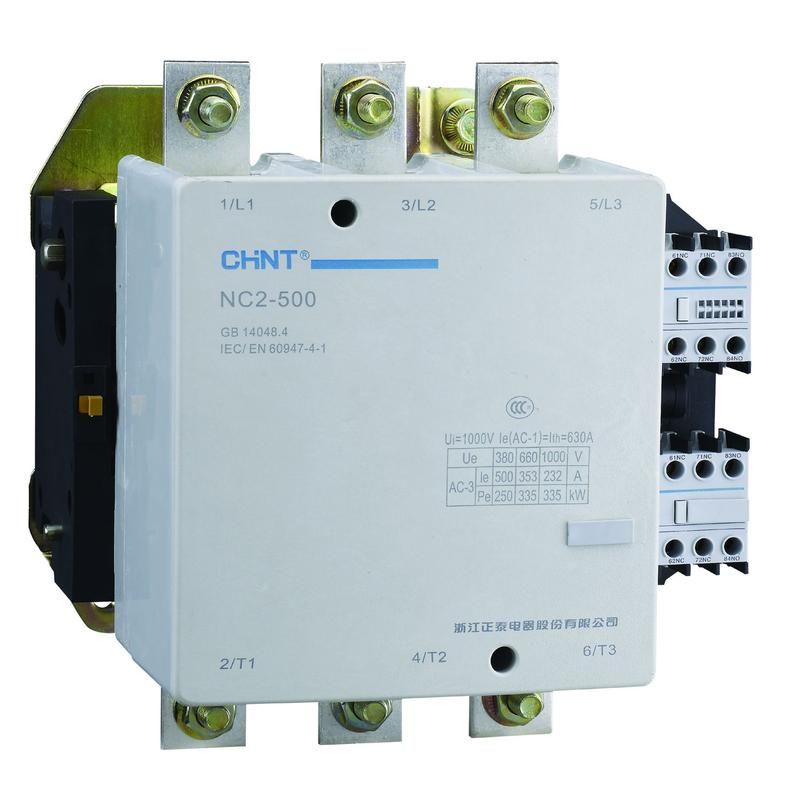

Контактор NC2-500 500A 230В/АС3 50Гц (R) | 236583 CHINT

Контактор NC2-500 500А катушка 230В AC AC-3 50Гц (R) от бренда CHINT - это силовой коммутационный аппарат для управления мощными электродвигателями и другим оборудованием с переменным током. Надёжная трёхполюсная конструкция, возможность установки дополнительных модулей и удобство сервисного обслуживания делают этот контактор NC2-500 подходящим для промышленных автоматических систем.

Назначение и область применения

Контактор NC2-500 предназначен для частого включения и отключения электрических цепей с высокими токами - например, двигателей, нагревателей, компрессоров и конвейеров. Он работает в режиме AC-3, что означает управление асинхронными двигателями с нормальным пуском и остановом. Подходит для установки в щитах управления на заводах, в насосных станциях, на производственных линиях и в системах HVAC.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 500 А
• Напряжение питания катушки: 230 В AC, 50 Гц
• Количество главных контактов: 3 (трёхполюсный)
• Количество вспомогательных контактов: 0 (не установлены, но есть гнёзда для монтажа)
• Максимальный номинальный ток серии NC2: до 800 А
• Конструкция: двойной разрыв цепи на каждом контакте
• Корпус: негорючий пластик, основание - алюминиевый профиль

Совместимость и монтаж

Контактор NC2-500 500А катушка 230В AC AC-3 50Гц (R) монтируется на DIN-рейку шириной 35 мм. Катушка управления является съёмным блоком - её можно заменить без демонтажа всего устройства. Для подключения силовых проводов используются болтовые зажимы, совместимые с медными жилами до 95 мм2. Встроенное гнездо позволяет установить дополнительные модули: вспомогательные контакты, таймеры, механические блокировки или сигнализаторы положения. Монтаж допускается как в горизонтальном, так и в вертикальном положении - шины можно подводить сверху или снизу.

Безопасность и стандарты

Контактор NC2-500 соответствует международным стандартам IEC/EN 60947-4-1 для контакторов класса AC-3. Корпус изготовлен из самозатухающего материала, обеспечивающего противопожарную безопасность. Отсутствие открытых токоведущих частей снижает риск поражения током при работе с закрытой крышкой. Продукт не требует специальных мер защиты от ионизации - он может располагаться рядом с другими устройствами без увеличения междуполюсных расстояний.

Преимущества

• Удобный доступ к катушке - её можно менять за минуты без отключения всей цепи
• Высокая надёжность благодаря двойному разрыву цепи и качественной дугогасительной камере
• Поддержка расширения функционала через внешние модули
• Стабильная работа при температуре от -5C до +40C
• Использование алюминиевого профиля в основании повышает теплоотвод и долговечность

Ограничения применения

• Не предназначена для постоянного тока (DC) - применение на DC может вызвать перегрев и выход из строя
• Нет встроенных вспомогательных контактов - их необходимо докупить и смонтировать отдельно
• Работает только с катушкой 230 В AC; другие напряжения (например, 110 В или 24 В) несовместимы
• Не рекомендуется для частых пусков с перегрузкой (более 60 раз в час) - возможен быстрый износ контактов

Примеры использования

• Управление крупным асинхронным двигателем насосной станции (500 А, 380 В)
• Коммутирующий элемент в системе вентиляции промышленного цеха
• Частичная замена старого контактора в существующем щите управления
• Составной элемент реверсивной схемы (при использовании пары контакторов NC2 с механической блокировкой)

Практические советы

• Проверьте соответствие сечения кабеля и момента затяжки болтов - для 500 А требуется минимум 70–95 мм2 меди
• Если нужен сигнал состояния (вкл./выкл.), сразу выбирайте вспомогательный контакт NO/NC и монтируйте его перед запуском
• При установке в условиях повышенной влажности или пыли используйте дополнительный кожух IP54
• Заменяя катушку, всегда отключайте питание - даже при отключенном основном контуре остаточные заряды могут сохраняться
• Для реверса используйте два контактора NC2-500 с механической блокировкой - это исключит одновременное включение
