Контактор реверсивный КТЭ 500А кат. 230В AC 2НО EKF ctr-b-r-500

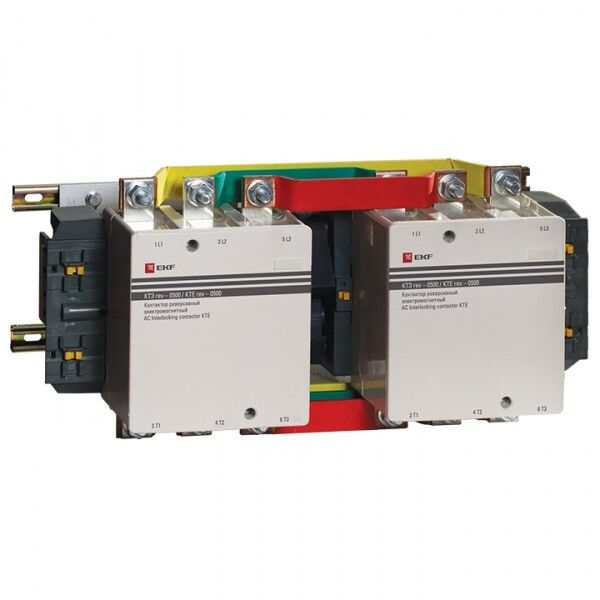

Контактор реверсивный КТЭ 500А катушка управления 230В АС 2 нормально-открытых контакта от бренда EKF, серия PROxima - устройство для переключения направления вращения трёхфазного электродвигателя с номинальным током до 500 А. Подходит для промышленных автоматизированных систем, где требуется надёжное и безопасное реверсирование.

Назначение и область применения

Контактор реверсивный КТЭ 500А предназначен для коммутации трёхфазных электродвигателей мощностью до 250 кВт. Благодаря реверсивному исполнению позволяет менять направление вращения двигателя - например, для перемещения механизмов в обоих направлениях. Применяется в системах с частым запуском/остановкой: конвейеры, насосы, компрессоры, подъёмники, станки с ЧПУ. Устройство работает в цепях переменного тока 50 Гц с напряжением управления 230 В AC.

Технические характеристики

• Номинальный ток: 500 А
• Напряжение катушки управления: 230 В AC
• Количество силовых полюсов: 3
• Количество нормально открытых контактов управления: 2
• Номинальная мощность двигателя: 250 кВт
• Частота сети: 50 Гц
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ4 (работает при температуре от -25 C до +50 C)
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (DIN-рейку)
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор реверсивный КТЭ 500А состоит из двух отдельных контакторов, установленных на одной DIN-рейке с механической блокировкой между ними. Это исключает одновременное включение прямого и обратного направления. Монтаж выполняется на стандартную монтажную плату (DIN-рейку 35 мм). Для подключения используются винтовые клеммы - провода зачищаются на 8–10 мм, затяжка осуществляется моментом 1,5–2,0 Нм. Шины внутри устройства уже соединены, внешнее подключение требует лишь подвода фаз и управляющего напряжения 230 В AC.

Безопасность и стандарты

Контактор КТЭ EKF PROxima соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует работу контактных аппаратов в промышленных установках. Механическая блокировка предотвращает короткое замыкание при случайном одновременном включении двух контакторов. IP20 обеспечивает базовую защиту от прикосновения к токоведущим элементам, но не защищает от попадания воды или пыли - поэтому применение допускается только в закрытых щитах.

Преимущества

• Высокая долговечность благодаря проверенной конструкции с металлическими контактами и прочным корпусом
• Механическая взаимоблокировка исключает риск аварийного включения противоположного направления
• Поддержка высокой нагрузки - 500 А и 250 кВт позволяют использовать устройство даже для крупных двигателей
• Длительная гарантия - 84 месяца свидетельствуют о стабильности качества сборки
• Сертифицированная продукция: получала награду на выставке «Электро-2008» за лучшее электрооборудование

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 требует установки в герметичный шкаф
• Не подходит для постоянного режима работы выше 50 C - возможен перегрев и снижение срока службы
• Требуется внешний источник питания 230 В AC для катушки; нельзя питать от постоянного тока
• Не имеет встроенных тепловых реле - необходимо дополнительно устанавливать защиту от перегрузки
• Монтаж только на DIN-рейку - невозможно крепление болтами или другими способами

Примеры использования

• Конвейерная лента с двусторонним движением - один контактор включает вперёд, второй - назад
• Циркулярная пила с функцией реверса для удаления опилок
• Подъёмник грузовой платформы, требующий точного позиционирования
• Вентиляционные установки с управляемым потоком воздуха
• Автоматические ворота и шлюзы с обратным ходом

Практические советы

• При монтаже обязательно используйте защитный кожух - контактор не защищён от пыли и влаги
• Проверьте соответствие сечения проводов: для 500 А рекомендовано сечение не менее 95 мм2 (медный)
• Обязательно подключите тепловое реле или электронный двигательный защитный модуль - сам контактор не защищает от перегрузки
• При использовании в условиях частых включений (более 600 раз/час) следите за температурой контактов - возможно потребуется принудительное охлаждение
• Замену контактора реверсивного КТЭ 500А следует выполнять при отключенном питании - даже после отключения катушки есть опасность остаточного напряжения
• При заказе запчастей указывайте артикул ctr-b-r-500 - он точно совпадает с оригиналом EKF PROxima
