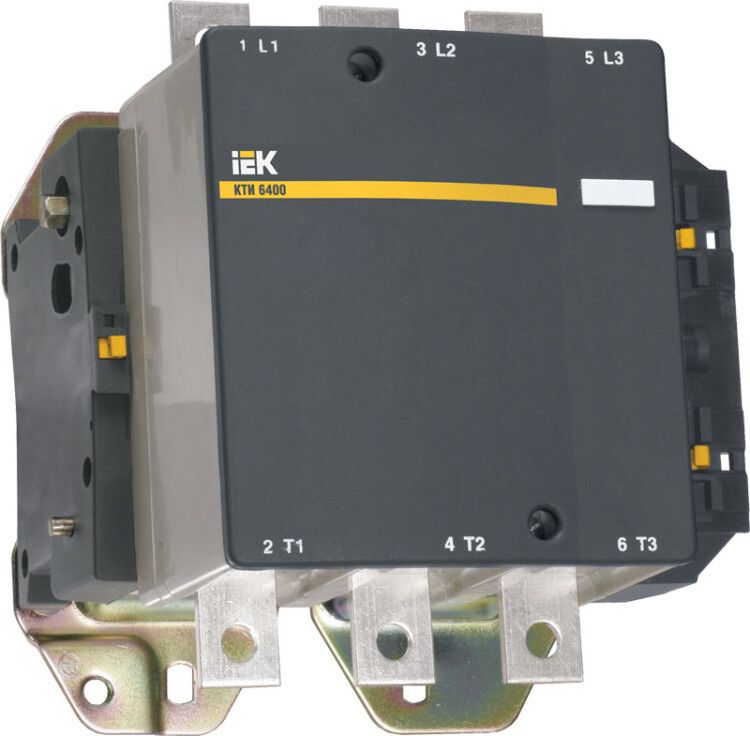

Пускатель магнитный 500А катушка 400В AC 1НО КТИ - KKT60-500-400-10 IEK КТИ-6500

Контактор КТИ-6500 500А 400В/АС3 — это трёхполюсный электромагнитный контактор серии КТИ от IEK, предназначенный для частого включения и отключения трёхфазных двигателей мощностью до 250 кВт. Артикул kkt60-500-400-10 обеспечивает надёжную коммутацию в промышленной автоматике при напряжении сети 400 В.

Назначение и область применения

Контактор КТИ-6500 500А 400В/АС3 используется для удалённого управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для пуска и остановки оборудования, требующего частых включений: насосов, вентиляторов, конвейеров, кран-балок, печей и систем АВР. Также применяется для коммутации осветительных и нагревательных нагрузок, если они имеют индуктивный характер.

Технические характеристики

• Номинальный ток: 500 А — способен выдерживать длительную работу при максимальном токе до 500 А в цепи силовых контактов;
• Номинальное напряжение цепи управления: 400 В AC — катушка срабатывает при таком напряжении, что позволяет использовать её в промышленных сетях без дополнительных преобразователей;
• Мощность катушки: 18 Вт — низкий энергопотребление управляющей обмотки, снижает нагрузку на системы управления;
• Число силовых полюсов: 3 — три пары контактов для переключения всех фаз трёхфазной сети;
• Количество нормально открытых (НО) контактов: 1 вспомогательный контакт + 3 силовых — для сигнализации состояния и управления внешними устройствами;
• Номинальная мощность двигателя: 250 кВт — оптимально подобран для управления двигателями этой мощности при классе нагрузки AC-3;
• Способ монтажа: монтажная плата — крепится через отверстия на плате, не требует DIN-рейки;
• Климатическое исполнение: УХЛ3 — работает в условиях повышенной влажности, запылённости и при низких температурах;
• Диапазон рабочих температур: от –45 до +55 °C — допускает применение в холодных помещениях и на открытом воздухе;
• Тип подключения: болтовое — провода закрепляются гайками, обеспечивают прочное и долговечное соединение;
• Степень защиты: IP00 — нет защиты от пыли и воды; требуется установка в защищённом корпусе или щите;
• Срок службы: 15 лет — расчётный срок работы при соблюдении условий эксплуатации и частоты включений;
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009) — гарантирует соответствие международным требованиям к надёжности и безопасности.

Совместимость и монтаж

Контактор КТИ-6500 500А 400В/АС3 предназначен для установки на монтажную плату. Для правильного монтажа необходимо:

• Использовать плату из диэлектрического материала с достаточной жесткостью;
• Обеспечить доступ к болтовым зажимам для обслуживания и замены проводов;
• Не забывать о тепловом режиме — при работе в плотной компоновке учитывать теплоотдачу, особенно при токе выше 400 А;
• Подключение силовых проводов — использовать медные кабели сечением не менее 120–150 мм² для тока 500 А;
• Затяжка болтов — выполнять моментом 10–12 Н·м, чтобы избежать перегрева и окисления контактов.

Безопасность и стандарты

Контактор КТИ-6500 500А 400В/АС3 сертифицирован по ГОСТ Р 50030.4.1 и имеет сертификат РОСС CN.ME86.B00150. Соответствует требованиям МЭК 60947-4-1, что подтверждает безопасность при эксплуатации в промышленных условиях. Однако из-за степени защиты IP00 использование вне электрического шкафа недопустимо — риск поражения током и повреждения от внешних воздействий высок.

Преимущества

• Высокая коммутационная износостойкость — рассчитан на 10 млн операций при AC-3, что делает его подходящим для частого включения;
• Низкая потребляемая мощность катушки (18 Вт) — экономичен в управлении, совместим с маломощными PLC и реле;
• Широкий температурный диапазон — можно применять в суровых климатических условиях без дополнительного обогрева;
• Болтовое подключение — более надёжно, чем клеммы типа “быстрый зажим”, особенно при больших токах;
• Совместимость с другими изделиями серии КТИ — легко заменяем и унифицирован в проектах.

Ограничения применения

• IP00 — нельзя устанавливать в сырых, пыльных или открытых местах без корпуса;
• Только нереверсивное исполнение — не подходит для схем с изменением направления вращения двигателя;
• Требуется внешняя защита от перегрузок — сам контактор не имеет термореле, нужна отдельная защита;
• Не рекомендован для постоянного тока — только переменный ток (AC);
• При напряжении ниже 340 В возможны отказы срабатывания — минимальное напряжение срабатывания составляет ~70 % от номинала (280 В).

Примеры использования

• Управление насосом в системе водоснабжения на промышленном объекте;
• Включение вентилятора в системе вентиляции с АВР;
• Коммутация печи сопротивления в цехе термообработки;
• Автоматический пуск крупного конвейера в пищевой промышленности;
• Система управления кран-балкой с частым включением/выключением.

Практические советы

• Выбирая КТИ-6500 500А 400В/АС3, проверьте, что ваша система управления выдаёт именно 400 В переменного тока — при другом напряжении катушка не сработает;
• Для увеличения срока службы используйте дугогасительные устройства или RC-цепочки на входе катушки, особенно при частых включениях;
• При сборке схемы — обязательно подключите предохранители или автоматические выключатели перед контактором для защиты от КЗ;
• Проверяйте затяжку болтов каждые 6–12 месяцев — при больших токах возможно ослабление контакта;
• Если требуется защита от пыли и влаги — монтируйте контактор внутри шкафа с степенью защиты IP54 или выше.
